這里以單相電動系功率表進行分析。

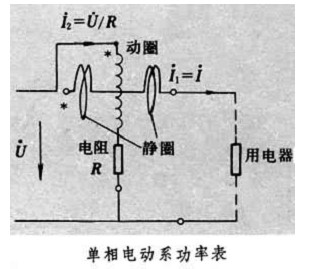

　　單相電動系功率表的接線原理見圖。

　　這種電表測量機構的轉動力矩M與I1I2cosθ有關﹐I1為靜圈電流，I2為動圈電流﹐θ為兩電流相量間夾角。使負載電流I通過靜圈﹐即I1=I。將負載電壓 加于動圈及與動圈串聯的大電阻R上﹐則動圈中電流I2=U/R。這樣θ=φ﹐而轉動力矩M=kI1I2cosφ﹐這反映了功率P的大小。

　　改變與動圈串聯的電阻值﹐可改變電壓量程﹐將靜圈的兩線圈由串聯改為并聯﹐可擴大電流量程。功率表的表盤一般按額定電壓與額定電流相乘﹐并使功率因數 cosφ＝1 來標值。如電壓量程為 300V﹑電流量程為 5A的功率表﹐表盤的滿刻度值為 300×5×1＝1500W。

　　也有制成功率因數為 0.1 的低功率因數功率表﹐其滿刻度值為 300×5×0.1=150W。功率表的量程不能簡單地只提功率量程﹐而應同時指明電壓﹑電流量程及功率因數數值。

　　1. 量程選擇：

　　功率表的電壓量程和電流量程根據被測負載的電壓和電流來確定，要大于被測電路的電壓、電流值。只有保證電壓線圈和電流線圈都不過載，測量的功率值才準確，功率表也不會被燒壞。

　　2. 連接方法；用功率表測量功率時，需使用四個接線柱，兩個電壓線圈接線柱和兩個電流線圈接線柱，電壓線圈要并聯接入被測電路，電流線圈要串聯接入被測電路。通常情況下，電壓線圈和電流線圈的帶有*標端應短接在一起，否則功率表除反偏外，還有可能損壞。

　　3. 功率表的讀數功率表與其它儀表不同，功率表的表盤上并不標明瓦特?cái)?shù)，而只標明分格數，所以從表盤上并不能直接讀出所測的功率值，而須經過計算得到。當選用不同的電壓、電流量程時，每分格所代表的瓦特?cái)?shù)是不相同的，設每分格代表的功率為c，則：

　　cosφ為功率表的功率因數，對于D34-W型功率表，表盤滿刻度數為125。

　　1. 功率表在使用過程中應水平放置。

　　2. 儀表指針如不在零位時，可利用表蓋上零位調整器調整。

　　3. 測量時，如遇儀表指針?lè)聪蚱D(zhuǎn)，應改變儀表面扳上的“+”、“-”換向開關極性，切忌互換電壓接線，以免使儀表產生誤差。

　　4. 功率表與其它指示儀表不同，指針偏轉大小只表明功率值，并不顯示儀表本身是否過栽，有時表針雖未達到滿度，只要U或I之一超過該表的量程就會損壞儀表。故在使用功率表時，通常需接入電壓表和電流表進行監控。

　　5. 功率表所測功率值包括了其本身電流線圈的功率損耗，所以在作準確測量時，應從測得的功率中減去電流線圈消耗的功率，才是所求負載消耗的功率。
