G2是一面鍍上半透半反膜，M1、M2為平面反射鏡，M1是固定的，M2和G1精密絲相連，使其可以向前后移動，最小讀數為10-4mm，可估計到10-5mm, M1和M2后各有幾個小螺絲可調節其方位。當M2和M1’嚴格平行時，M2會移動,表現為等傾干涉的圓環形條紋不斷從中心“吐出”或向中心“吞進”。兩平面鏡之間的“空氣間隙”距離增大時，中心就會“吐出”一個個條紋；反之則“吞進”。M2和M1’不嚴格平行時，則表現為等厚干涉條紋，在M2移動時，條紋不斷移過視場中某一標記位置，M2平移距離 d 與條紋移動數 N 的關系滿足。

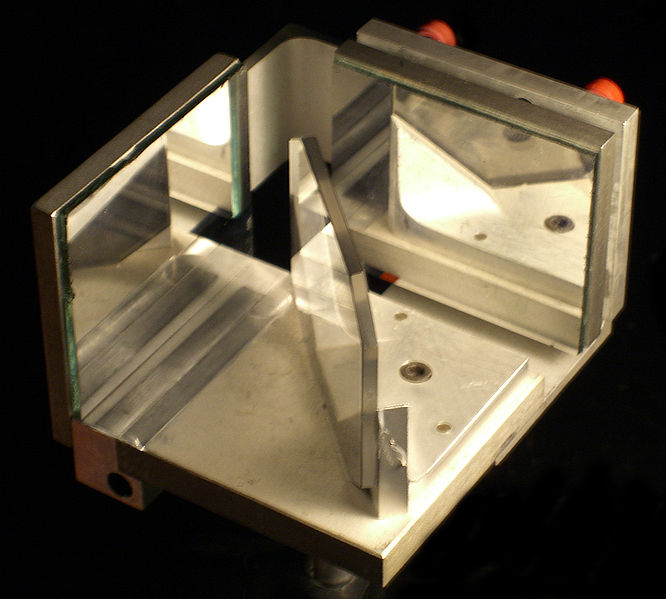

　　邁克爾遜干涉儀示意

　　經M2反射的光三次穿過分光板，而經M1反射的光通過分光板只一次。補償板的設置是為了消除這種不對稱。在使用單色光源時，可以利用空氣光程來補償，不一定要補償板；但在復色光源時，由于玻璃和空氣的色散不同，補償板則是不可或缺的。

　　如果要觀察白光的干涉條紋，臂基本上完全對稱，也就是兩相干光的光程差要非常小，這時候可以看到彩色條紋；假若M1或M2有略微的傾斜，就可以得到等厚的交線處（d=0）的干涉條紋為中心對稱的彩色直條紋，中央條紋由于半波損失為暗條紋。

　　邁克耳孫干涉儀在史上最著名的應用就是它在邁克耳孫-莫雷實驗中對以太風觀測中所得到的零結果，這為狹義相對論的基本假設提供了實驗依據。除此之外，由于激光干涉儀能夠非常精確地測量干涉中的光程差，在當今的引力波探測中邁克爾遜干涉儀以及其他種類的干涉儀都得到了相當廣泛的應用。

　　激光干涉引力波天文臺（LIGO）等諸多地面激光干涉引力波探測器的基本原理就是通過邁克耳孫干涉儀來測量由引力波引起的激光的光程變化，而在計劃中的激光干涉空間天線（LISA）中，應用邁克耳孫干涉儀原理的基本構想也已經被提出。

　　邁克耳孫干涉儀還被應用于尋找太陽系外行星的探測中，雖然在這種探測中馬赫-曾特干涉儀的應用更加廣泛。邁克耳孫干涉儀還在延遲干涉儀，即光學差分相移鍵控解調器（Optical DPSK）的制造中有所應用，這種解調器可以在波分復用網絡中將相位調制轉換成振幅調制。

　　概括來說應當有如下幾點：1. 微小位移量和微振動的測量；2. 角度測量；3.薄透明體的厚度及折射率的同時測量；4.氣體濃度的測量；5.引力波探測(超大型邁克爾遜干涉儀)
