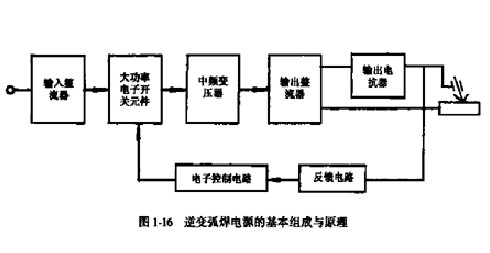

弧焊逆變電源主要由普通直流弧焊電源和逆變器組成主電路，通過逆變器把直流轉變成交流，頻率可調，正負半波通電時間比、正負半波電流比值也可以在一定范圍內自由調節，如圖所示：

　　單相或三相 50HZ 交流電經輸入整流器進行第一次整流，成為高壓直流電，通過大功率電子開關元件構件的逆變器，變頻為幾千至幾萬赫茲的中頻高壓交流電，再由中頻變壓器降低電壓，成為中頻低壓交流電，由輸出整流器進行第二次整流，經輸出電抗器濾波，得到焊接所需的低壓直流電輸出，向焊接電弧供電。

　　利用反饋電路和電子控制電路對大功率電子開關元件進行控制，可實現焊接電流和電壓的無級調節，得到所需的電源外特性。
