軟起動器是繼自耦減壓起動器、星-角減壓起動器等之后，采用電子半導體器件（晶閘管）和單片機控制的智能化程度較高的一種新型電機起動裝置，而且工作性能優于上述減壓起動器。

　　軟起器本質上仍屬于減壓起動裝置，但是減壓范圍更寬，且可以調整。星-三角減壓起動器，起動電壓為三相220V，運行電壓為三相380V，電機只能在此兩個電壓點上運行，為有級減壓起動模式。而軟起動器，起動初始電壓可以調整為任意電壓值，如60V，然后由60V線性上升至380V，電機的起動過程更為柔和，是一種電機電壓平滑上升的無級減壓起動模式，減緩了起動時造成的機械和電氣沖擊，能將起動電流限制在電機額定電流的4倍以內。

　　軟起動器，不但可以使電機“柔性”起動，而且可據需要“柔性”停止，如用于供水控制時，可有效消除“水錘效應”，對管網起到保護作用，這是除變頻器以外的起動器，所無法做到的。軟起動器通常有較好的人機交互界面，可以對運行參數進行設置，并顯示工作狀態?？梢栽O(shè)置多種起動模式和停止模式，對起動時間、軟停時間進行設置；有完善的保護功能，可靈活設置相關保護參數；有的機器具有先進的RS485等通訊功能，允許多種（模擬量和數字量）控制信號輸入，和有多種控制信號（模擬量和數字量）輸出，控制功能強大，便于構成自動化控制系統；工作狀態的實時監控，有工作電流、故障信號報警等功能。

　　軟起動器實質上是一種三相交流調壓設備，主電路采用晶閘管，在起動過程中，控制晶閘管的導通角，使三相輸出電壓按預設起動曲線上升，電機起動轉矩與轉速逐漸增加，一般有下面幾種起動方式：

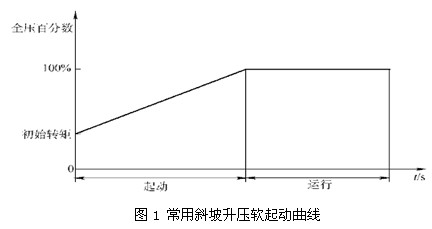

　　（1）斜坡升壓軟起動。這種起動方式最簡單，不具備電流閉環控制，僅調整晶閘管導通角，使之與時間成一定函數關系增加。用戶可以先設置一個初始轉矩（電壓），在加速斜坡時間內，電動機的端電壓均勻上升至全電壓，然后由延時控制，旁路接觸器閉合，電機起動過程結束，進入運行階段。該起動方式，適用空載或輕載起動。

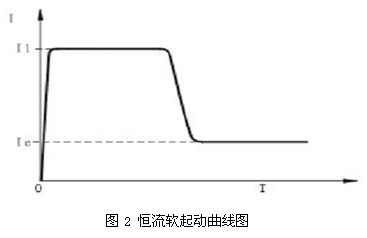

　　（2）斜坡恒流軟起動。這種起動方式是在電動機起動的初始階段起動電流逐漸增加，當電流達到預先所設定值I1后保持恒定，在此過程中電機逐漸加速至達到額定轉速時，旁路接觸器閉合，電機電流迅速下降至額定電流Ie以內，起動完畢。起動過程中，電流上升變化的速率是可以根據電動機負載調整設定。電流上升速率大，則起動轉矩大，起動時間短。

　　（3）脈沖（突調）沖擊起動。在起動開始階段，提供一個短時的較大轉矩，滿足在起動時需要一個較高起動轉矩的負載，以克服負載的靜摩擦力，然后再進入電壓斜坡（或恒流）起動模式。此種起動方式適用于帶較重負載起動或負載靜摩擦力較大的場合。

　　另外，尚有電流斜坡起動模式、電流、電壓雙閉環起動模式、雙斜坡起動模式等，個體應用時，要根據負載特性進行正確調整，達到減小起動電流、縮短起動時間、順利起動電機的目的。

　　軟起動器的停車方式，也有如下幾種：

　　1）自由停車。在這種停機模式下，軟起動器接到停止命令后即斷開旁路接觸器并禁止晶閘管的調壓輸出，電機依負載慣性逐漸停車。適用于對停車時間和停車距離無要求的負載設備。

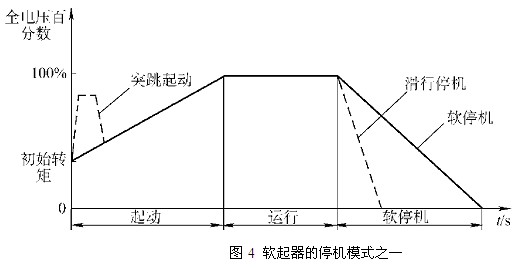

　　2）軟停車。在這種停機模式下，電動機的供電由旁路接觸器切換到晶閘管調壓輸出，輸出電壓由全壓逐漸減小，使電機轉速平穩降低，直至停止。適用于對停車時間有要求和柔性停機要求的泵類負載等場合。曲線例圖見圖4

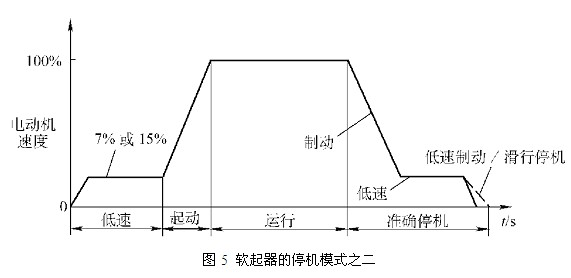

　　3）直流制動停機。又稱為精確停車控制，一般軟起動器不具備此種功能。軟起動器接到停機信號后，由旁路接觸器切換為晶閘管供電，由晶閘管主電路向電機輸入（可控）直流電流，從而加快制動，制動時間可調，用于對停車時間和停車距離有要求的工作場合，在一定程度上代替了反接制動停車。

　　以上起動過程中的起動模式、升速時間、降速時間，起動起始電壓、制動起始/結束電壓、制動時間等等，均可通過參數據實際需要進行調整。

　　軟起動器的主電路，一般也由六只正反向并聯的單向晶閘管組成，在三相調壓電路上并聯有旁路接觸器的三組主觸點。旁路接觸器一般均由用戶外置，由控制線路控制其通斷，部分中、小功率軟起動器機型，也有裝置內部自置旁路接觸器的，外圍控制線路也相對簡化。

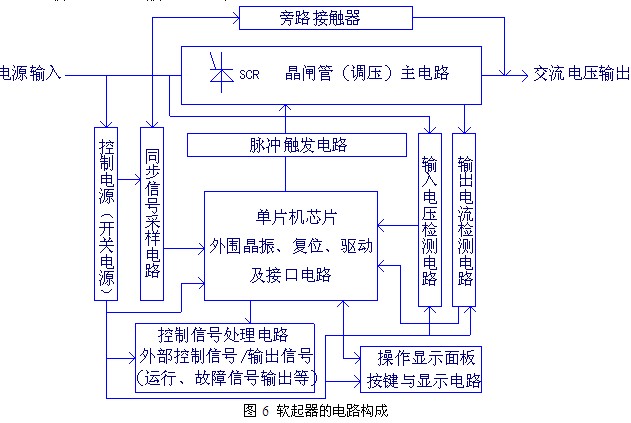

　　控制板是以單片機（或稱CPU）為核心的由模擬及數字集成電路構成的控制電路，包括CPU的基本電路、同步信號電路、輸入電壓、輸出電流檢測電路、脈沖觸發電路，控制端子（模擬、數字輸入/輸出控制信號）電路、和控制電源、操作顯示面板電路等單元電路，往往排列于1~3塊線路板上。其中控制電源電路，同步信號采樣電路和脈沖觸發電路，輸入電壓、輸出電流檢測的前級電路會安排于同一塊線路板上，這塊線路板又稱為觸發板；而其它電路和輸入電壓、輸出電流檢測的后級電路則安排于另一塊線路板上，這塊線路板又稱為CPU主板。

　?。?）能使電機起動電壓以恒定的斜率平穩上升，起動電流小，對電網無沖擊電流，減小負載的機械沖擊。

　　（2）起動電壓上升斜率可調，保證了起動過程的平滑性，起動電壓可依據不同的負載在30%～70%Ue(Ue為額定電壓)范圍內連續可調。

　　（3）可以根據不同的負載設定起動時間。

　　（4）起動器還具有可控硅短路保護、缺相保護、過熱保護、欠壓保護。

　　軟起動與傳統減壓起動方式的區別

　　1、無沖擊電流。軟起動器在起動電機時，通過逐漸增大晶閘管導通角，使電機起動電流從零線性上升至設定值

　　2、恒流起動。軟起動器可以引入電流閉環控制，使電機在起動過程中保持恒流，確保電機平穩起動。

　　3、根據負載情況及電網繼電保護特性選擇，可自由地?zé)o級調整至最佳的起動電流。

　　電機停機時，傳統的控制方式都是通過瞬間停電完成的。但有許多應用場合，不允許電機瞬間關機。例如：高層建筑、大樓的水泵系統，如果瞬間停機，會產生巨大的“水錘效應”，使管道，甚至水泵遭到損壞。為減少和防止“水錘”效應，需要電機逐漸停機，即軟停車，采用軟起動器能滿足這一要求。在泵站中，應用軟停車技術可避免泵站的“拍門”損壞，減少維修費用和維修工作量。軟起動器中的軟停車功能是，晶閘管在得到停機指令后，從全導通逐漸地減小導通角，經過一定時間過渡到全關閉的過程。停車的時間根據實際需要可在0~120s調整?；\型異步電機是感性負載，在運行中，定子線圈繞組中的電流滯后于電壓。如電機工作電壓不變，處于輕載時，功率因數低，處于重載時，功率因數高。軟起動器能實現在輕載時，通過降低電機端電壓，提高功率因數，減少電機的銅耗、鐵耗，達到輕載節能的目的；負載重時，則提高電機端電壓，確保電機正常運行。

　　高壓啟動器和低壓啟動器

　　軟啟動器主回路采用晶閘管，通過逐步改變晶閘管的導通角來抬升電壓，完成啟動過程，這是軟啟動器的基本原理。在低壓軟啟動器市場，產品繁多，但是高壓軟啟動器產品還是比較少。高壓軟啟動器與低壓軟啟動器基本原理一樣，但是高壓軟啟動器與低壓軟啟動器相比，有些地方存在著其特殊性：

　　1、高壓軟啟動器在高壓環境下工作，各種電氣元器件的絕緣性能一定要好，電子芯片的抗干擾能力要強。高壓軟起動器組成電氣柜時，電氣元器件的布局以及與高壓軟啟動器與其它電氣設備的連接也是非常重要的。

　　2、高壓軟起動器的工作環境容易受到各種電磁干擾，因此觸發信號的傳遞必須安全可靠。高壓軟起動器中，傳遞觸發信號，一般采用光纖傳輸，能有效地避免各種電磁干擾。通過光纖傳遞信號，也有兩種方式：一種多光纖方式，一種單光纖方式。多光纖方式即每塊觸發板有一路光纖；單光纖方式即每一相只有一路光纖，信號傳遞到一塊主觸發板，再由主觸發板傳遞到同一相的其他觸發板。由于各路光纖光電傳輸過程中損耗不盡一致，因此從觸發一致性上看，單光纖的方式比多光纖可靠。

　　3、高壓軟啟動器必須有一個高性能的控制核心,能對信號進行及時和快速地處理。因此這個控制核心一般采用高性能的DSP芯片，而不是低壓軟啟動器的普通單片機芯。低壓軟啟動器主回路由三組反并聯的晶閘管組成。而在高壓軟啟動器中，由于單只高壓晶閘管的耐壓能力不夠，所以必須由多個高壓晶閘管串聯進行分壓。但是每個晶閘管的性能參數沒有完全一致。晶閘管參數的不一致，會導致晶閘管開通時間不一致，從而導致晶閘管的損壞。因此在晶閘管的選配上，必須保證每一相的晶閘管參數盡可能地一致，并且每一相晶閘管的RC濾波電路的元件參數盡可能一致。

　　4、高壓軟啟動器對信號的檢測比低壓軟啟動器要求更高。高壓軟起動器所在的環境存在著大量的電磁干擾，并且高壓軟啟動器所用的真空接觸器和真空斷路器在其分?jǐn)嗪烷]合過程中會產生大量的電磁干擾。所以對檢測到的信號不僅要進行硬件濾波，也要進行軟件濾波，去掉干擾信號。

　　5、軟啟動器在完成啟動過程后，要切換到旁路運行狀態，如何平滑地切換到運行狀態，這也是軟啟動器的一個難點，如何選準旁路點非常重要。旁路點早了，電流沖擊非常大，即使在低壓條件下，也會造成三相電源中斷路器跳閘，甚至?xí)p壞斷路器。高壓條件下危害更大。旁路點遲了，電機抖動得厲害，影響負載正常工作。因此，旁路信號的硬件檢測電路必須非常精確，并且程序處理也要恰到好處。
