proteus軟件的安裝與運行

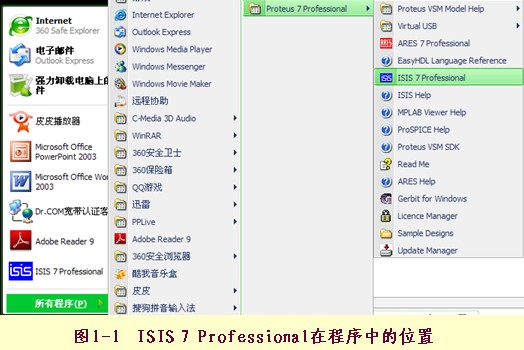

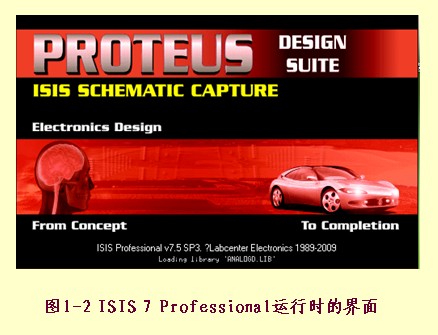

• 　　常使用Proteus軟件目前的版本為7.5，先按要求把軟件裝到計算機上，安裝結束后，在桌面“開始”程序菜單中，單擊運行原理圖(ISIS 7 Professional)設計界面。





  ?

proteus的特點

• 　　1、實現了單片機仿真和SPICE電路仿真相結合。具有模擬電路仿真、數字電路仿真、單片機及其外圍電路組成的系統的仿真、RS232動態仿真、I2C調試器、SPI調試器、鍵盤和LCD系統仿真的功能；有各種虛擬儀器，如示波器、邏輯分析儀、信號發生器等。

  　　2、支持主流單片機系統的仿真。目前支持的單片機類型有：68000系列、8051系列、AVR系列、PIC12系列、PIC16系列、PIC18系列、Z80系列、HC11系列以及各種外圍芯片。

  　　3、提供軟件調試功能。在硬件仿真系統中具有全速、單步、設置斷點等調試功能，同時可以觀察各個變量、寄存器等的當前狀態，因此在該軟件仿真系統中，也必須具有這些功能；同時支持第三方的軟件編譯和調試環境，如Keil C51 uVision2等軟件。

  　　4、具有強大的原理圖繪制功能。總之，該軟件是一款集單片機和SPICE分析于一身的仿真軟件，功能極其強大。

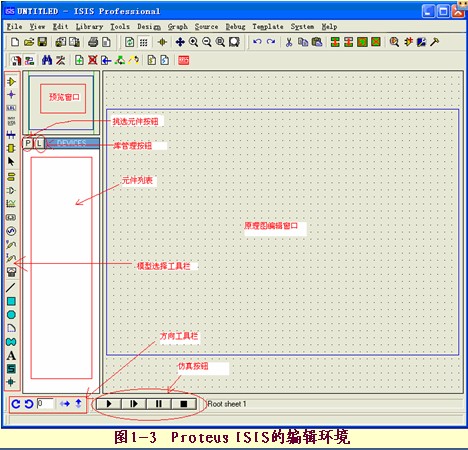

Proteus ISIS編輯環境

proteus的功能介紹

• 　　1．原理圖編輯窗口（The Editing Window）：顧名思義，它是用來繪制原理圖的。藍色方框內為可編輯區，元件要放到它里面。注意，這個窗口是沒有滾動條的，你可用預覽窗口來改變原理圖的可視范圍。同時，它的操作是不同于常用的WINDOWS應用程序的，正確的操作是：中鍵放縮原理圖；左鍵放置元件；右鍵選擇元件；雙擊右鍵刪除元件；先右鍵后左鍵編輯元件屬性；先右鍵后左鍵拖動元件；連線用左鍵，刪除用右鍵。

  　　2．預覽窗口（The Overview Window）：它可顯示兩個內容，一個是，當你在元件列表中選擇一個元件時，它會顯示該元件的預覽圖；另一個是，當你的鼠標焦點落在原理圖編輯窗口時（即放置元件到原理圖編輯窗口后或在原理圖編輯窗口中點擊鼠標后），它會顯示整張原理圖的縮略圖，并會顯示一個綠色的方框，綠色的方框里面的內容就是當前原理圖窗口中顯示的內容，因此，你可用鼠標在它上面點擊來改變綠色的方框的位置，從而改變原理圖的可視范圍。

  　　3.元件列表（The Object Selector）：

  　　用于挑選元件（components）、終端接口（terminals）、信號發生器（generators）、仿真圖表等舉例，當你選擇“元件（components）”，單擊“P”按鈕會打開挑元件對話框，選擇了一個元件后（單擊了“OK”后），該元件會在元件列表中顯示，以后要用到該元件時，只需在元件列表中選擇即可。

  　　4.仿真工具欄

  　　仿真控制按鈕

  　　1* 運行

  　　2* 單步運行

  　　3* 暫停

  　　4* 停止
