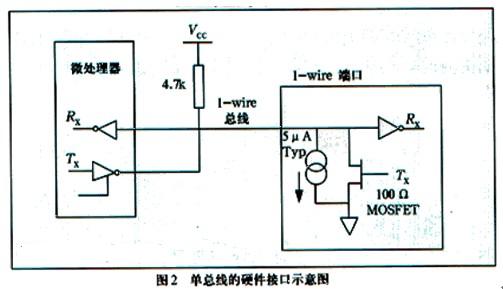

顧名思義，單總線只有一根數據線系統中的數據交換、控制都在這根線上完成。設備（主機或從機）通過一個漏極開路或三態端口連至該數據線，這樣允許設備不發送數據時釋放總線，以便其他設備使用總線，其內部等效電路如圖2所示。

　　單總線要求外接一個約4.7Ω的上拉電阻，這樣當總線閑置時，狀態為高電平。主機和從機之間的通信通過以下三個步驟完成：初始化1-wire器件，識別1-wire器件，交換數據。由于二者是主從結構，只有主機呼叫從機時，從機才能答應，因此主機訪問1-wire器件都必須嚴格遵循單總線命令序列：初始化、ROM命令、功能命令。如果出現序列混亂，1-wire器件不會響應主機（搜索ROM命令，報警搜索命令除外）。

　　顧名思義，單總線只有一根數據線。設備（主機或從機）通過一個漏極開路或三態端口連接至該數據線，這樣允許設備在不發送數據時釋放數據總線，以便總線被其它設備所使用。單總線端口為漏極開路，其內部等效電路如圖，1所示單總線要求外接一個約5k的上拉電阻，這樣，單總線的閑置狀態為高電平不管什么原因，如果傳輸過程需要暫時掛起，且要求傳輸過程還能夠繼續的話，則總線必須處于空閑狀態，位傳輸之間的恢復時間沒有限制，只要總線在恢復期間處于空閑狀態高電平。如果總線保持低電平超過，480s總線上的所有器件將復位，另外，在寄生方式供電時，為了保證單總線器件在某些工作狀態下（如溫度轉換期間、EEPROM寫入等）具有足夠的電源電流，必須在總線上提供強上拉，如圖1所示的MOSFET

　　單總線適用于單個主機系統，能夠控制一個或多個從機設備。主機可以是微控制器，從機可以是單總線器件，如圖1所示，

　　他們之間的數據交換只通過一條數據線。當只有一個從機設備時系統可按單節點系統操作；當有多個從機設備時，則系統按多節點系統操作。

　　所有單總線器件要求遵循嚴格的通信協議，以保證數據的完整性。1-wire協議定義了幾種信號類型：復位脈沖、答應脈沖、寫0、寫1、讀0和讀1時序。所有的單總線命令序列（初始化、ROM命令、功能命令）都是由這些基本的信號類型組成。這些信號，除了應答脈沖外都是由主機發出同步信號，并且發出的所有命令和數據都是字節的低位在前。初始化時序包括主機發送的復位脈沖和從機發出的應答脈沖主機通過拉低單總線至少480us，以產生TX復位脈沖：然后主機釋放總線，并進入RX接收模式，當主機釋放總線時，總線由低電平跳變?yōu)楦唠娖綍r產生一上升沿，單總線器件檢測到這上升沿后，延時15~60us,接著單總線器件通過拉低總線60~240us，以產生應答脈沖。主機接收到從機應答脈沖后，說明有單總線器件在線，然后主機就開始對從機進行ROM命令和功能命令操作。

　　寫1、寫0和讀時序。在每一個時序中，總線只能傳輸一位數據。所有的讀寫時序至少需要60us，且每兩個獨立的時序之間至少需要1us的恢復時間。讀寫時序均起始于主機拉低總線。在寫時序中，主機拉低總線后保持至少60us的低電平則向單總線器件寫0。單總線器件又在主機發發出讀時序時才向主機傳送數據，所以當主機向單總線器件發出數據命令后，必須馬上產生讀時序，以便單總線能傳輸數據。在主機發出讀時序之后，單總線器件才開始在總線上發送0或1，若單總線器件發送1，則保持總線高電平，若發送0，則拉低總線。單總線器件發送之后，保持有效時間，因而，主機在讀時序期間必須釋放總線，并且必須在15us之中采樣總線狀態，從而接收到從機發送的數據。
