照度傳感器的安裝與接線以LSR/V型室內照度傳感器和LSO/V型室外照度傳感器為例，如下：

　　一、LSR/V型室內照度傳感器的安裝與接線。

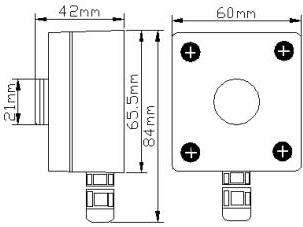

　　圖1 外形尺寸

　　圖2 接線圖

　　安裝說明：

　　該傳感器盡量安裝在四周空曠或射面上沒有任何障礙物的地方（感應面應保持清潔），與傳感器相銜接的線纜應該固定在安裝架上，以減少斷裂、脫皮等情況。光照度傳感器在使用一段時間后，應定期擦拭上方的濾光片，以保持測量數值的準確性。

　　二、LSO/V型室外照度傳感器的安裝與接線。

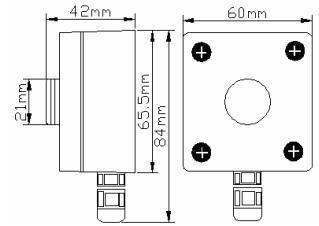

　　圖3 外形尺寸

　　圖4 接線圖

　　安裝說明：

　　該傳感器盡量安裝在四周空曠或射面上沒有任何障礙物的地方（感應面應保持清潔），與傳感器相銜接的線纜應該固定在安裝架上，以減少斷裂、脫皮等情況。光照度傳感器在使用一段時間后，應定期擦拭上方的濾光片，以保持測量數值的準確性。

　　供電電壓： 12VDC～30VDC

　　感光體： 帶濾光片的硅藍光伏探測器；

　　波長測量范圍： 380nm～730nm；

　　準 確 度： ±7％

　　重復測試： ±5%；

　　溫度特性： ±0.5%/℃；

　　測量范圍： 0～200000Lux

　　輸出形式：

　　二線制4～20mA電流輸出

　　三線制0～5V電壓輸出

　　液晶顯示輸出

　　232/485網絡輸出

　　使用環境：

　　0℃～40℃、0%RH～70%RH（帶液晶）；

　　0℃～70℃、0%RH～70%RH(不帶液晶)

　　大氣壓力： 80～110kPa

　　1、背光調節：電視機、電腦顯示器、LCD背光、手機、數碼相機、MP4、PDA、GPS；

　　2、節能控制：紅外攝像機、室外廣告機、感應照明器具、玩具；

　　3、儀器 儀表：測量光照度的儀器及工業控制；

　　4、環保替代：替代傳統光敏電阻、光敏二極管、光敏三極管；
