LED晶片的構成

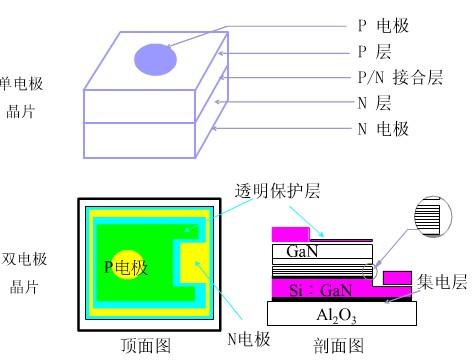

• 　　LED晶片主要有砷（AS）鋁（AL）鎵（Ga）銦（IN）磷（P）氮（N）鍶（Si）這幾種元素中的若干種組成。結構如圖：

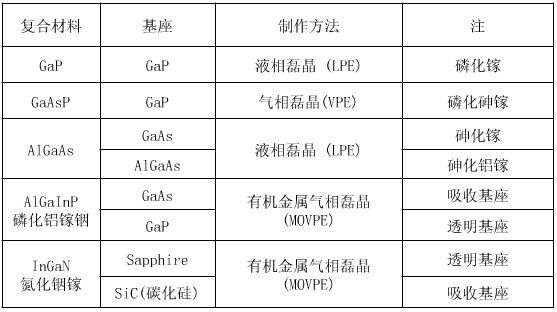

LED晶片的材料及制造方法

LED晶片的分類

• 　　按發光亮度分：

  　　A、一般亮度：R﹑H﹑G﹑Y﹑E等

  　　B、高亮度：VG﹑VY﹑SR等

  　　C、超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等

  　　D、不可見光(紅外線)：R﹑SIR﹑VIR﹑HIR

  　　E、紅外線接收管：PT

  　　F、光電管：PD

  　　按組成元素分：

  　　A、二元晶片(磷﹑鎵)：H﹑G等

  　　B、三元晶片（磷﹑鎵﹑砷）：SR﹑HR﹑UR等

  　　C、四元晶片(磷﹑鋁﹑鎵﹑銦)：SRF﹑HRF﹑URF﹑VY﹑HY﹑UY﹑UYS﹑UE﹑HE、UG

LED晶片的特性

• 　　LED晶片型號發光顏色組成元素波長晶片型號發光顏色組成元素波長

  　　SBI藍色lnGaN/sic 430 HY超亮黃色AlGalnP 595

  　　SBK較亮藍色lnGaN/sic 468 SE高亮桔色GaAsP/GaP 610

  　　DBK較亮藍色GaunN/Gan 470 HE超亮桔色AlGalnP 620

  　　SGL青綠色lnGaN/sic 502 UE最亮桔色AlGalnP 620

  　　DGL較亮青綠色LnGaN/GaN 505 URF最亮紅色AlGalnP 630

  　　DGM較亮青綠色lnGaN 523 E桔色GaAsP/GaP635

  　　PG純綠GaP 555 R紅色GAaAsP 655

  　　SG標準綠GaP 560 SR較亮紅色GaA/AS 660

  　　G綠色GaP 565 HR超亮紅色GaAlAs 660

  　　VG較亮綠色GaP 565 UR最亮紅色GaAlAs 660

  　　UG最亮綠色AIGalnP 574 H高紅GaP 697

  　　Y黃色GaAsP/GaP585 HIR紅外線GaAlAs 850

  　　VY較亮黃色GaAsP/GaP 585 SIR紅外線GaAlAs 880

  　　UYS最亮黃色AlGalnP 587 VIR紅外線GaAlAs 940

  　　UY最亮黃色AlGalnP 595 IR紅外線GaAs 940
