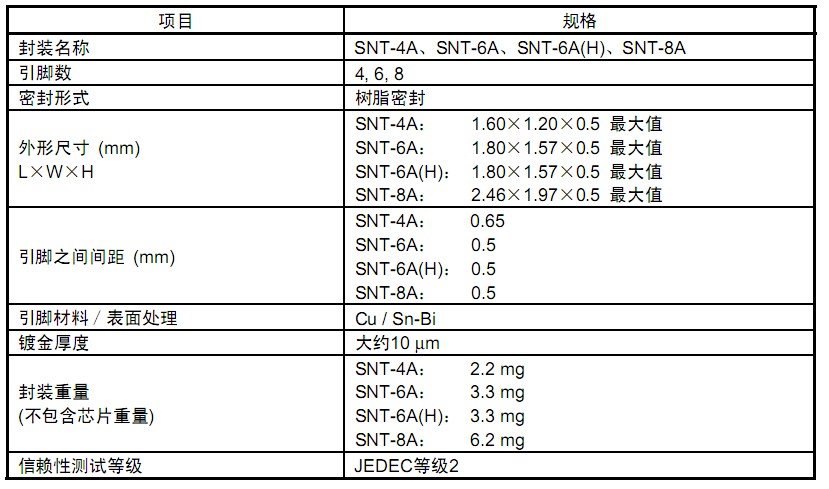

SNT封裝的常見規格

• 　　● SNT-4A的封裝尺寸為1.60×1.20 mm，與以往的小型封裝相比，實際的安裝面積為SOT-23-5的1 / 4以下、SC-82AB的1 /2以下，是極為小型的封裝產品。

  　　● SNT-6A以及SNT-6A(H)的封裝尺寸為1.80×1.57 mm， 與以往的小型封裝相比， 實際安裝面積約為SOT-23-6的1 / 3、 6-PinSNB(B)的3 / 4，是極為小型的封裝產品。

  　　● SNT-8A的封裝尺寸為2.46×1.97 mm，與以往的小型封裝相比，實際安裝面積約為8-Pin TSSOP的1 / 4、8-Pin MSOP的1 / 2以下，是極為小型的封裝產品。

SNT封裝的特征

SNT封裝的構成

• 　　封裝以及帶卷構成部位? 材料

  　　密封樹脂? 環氧系樹脂

  　　導線框架? Cu

  　　引腳表面處理? Sn-Bi

  　　鍵合引線 Au99.99%以上

  　　粘合劑? 包含Ag填充材料的環氧系樹脂

  　　壓紋卷帶? PS

  　　封蓋卷帶? PET

  　　帶卷? PS

SNT封裝的手工焊接注意事項

• 　　采用手工焊接時，請?jiān)谙率鰲l件的范圍內進行焊接工作。

  　　(1) 焊接溶液的溫度應保持在380°C、5秒以內。

  　　(2) 樹脂部分的溫度應保持在235°C、10秒以內。
