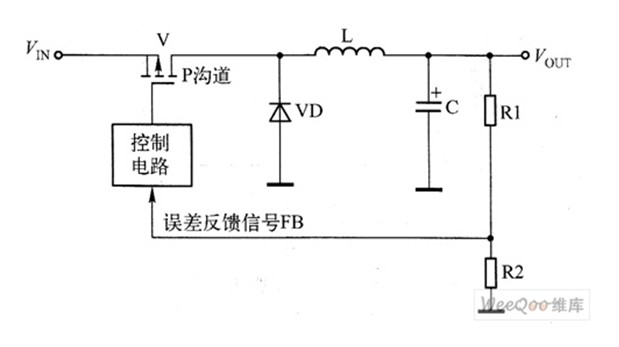

電感降壓式DC／DC轉換器原理框圖

　　圖中，VIN為輸入電壓，VOUT為輸出電壓，L為儲能電感，VD為續流二極管二極管，C為濾波電容濾波電容，R1、R2為分壓電阻電阻，經分壓后產生誤差反饋信號FB（MOSET），也可采用P溝道場效應管，當然也可用NPN型晶體管晶一般采用P溝道場效應管居多。

　　降壓式DC／DC轉換器的基本工作原理是：V開關管在控制電路的控制下工作在開關狀態。開關管導通時，F(xiàn)IN電壓經開關管S、D極、儲能電感L和電容C構成回路，充電電流不但在C兩端建立直流電壓，而且在儲能電感L上產生左正、右負的電動勢；開關管截止期間，由于儲能電感L中的電流不能突變，所以，L通過自感產生右正、左負的脈沖電壓。于是，L右端正的電壓→濾波電容C一續流二極管VD→L左端構成放電回路，放電電流繼續在C兩端建立直流電壓，C兩端獲得的直流電壓為負載供電。因此，降壓式DC／DC轉換器產生的輸出電壓不但波紋小，且開關管的反峰電壓低。

　　1. 根據需要選擇適當?shù)漠a(chǎn)品

　　在選擇產品之前要明確知道自己的切實需求，否則選用的產品不能充分體現其使用價值，實際上是增加了設計和材料成本。

　　2. 選型必須符合電源的發展趨勢

　　最好是選用符合電源發展趨勢的產品，這種轉換器一般更能符合用戶的需求，同時為一種模塊多個用途打下良好的基礎；另外該類轉換器技術應比較成熟、可靠性高、價格相對合理、貨源比較充足，產品生命周期也比較長。如果選擇非主流產品，以后在采購、生產和維護中會出現一系列的問題，會影響系統的可靠性和競爭力。

　　3. 新系列的選型必須慎重，應兼顧標準封裝和可靠性問題

　　轉換器的可靠性總是處于第一位的，在新系列選型時要對轉換器的可靠性進行充分論證和測試，可靠性不能保證的產品即使價格再低也是不值得考慮的。另外還應該考慮轉換器的封裝和功能是否是兼容的，如果該轉換器封裝和功能很特殊，沒有其它品牌的產品與之兼容，使用這種轉換器會遭受獨家壟斷所帶來的一切負面影響。

　　4. 設計合適的應用電路

　　充分發揮轉換器的性能需要合適的應用電路，沒有應用電路的轉換器是不能真正滿足用戶的使用要求。另外應用電路也要考慮不同品牌轉換器的使用情況，最好是一套應用電路能夠滿足不同品牌同類轉換器的使用要求。在電源板的設計中，如果電源板設計人員在設計中針對特殊的轉換器進行設計，設計定型進行批量生產或更換另一種轉換器時，往往會造成各個批次之間的偶發故障或故障隱患。為了避免設計更改，往往在特定的單板上指定特殊的模塊，這樣對轉換器的兼容性設置了一定的障礙。因此對電源板設計時應該盡量采用通用和規范設計。

　　1. 降低熱阻，改善散熱。

　　2.采用混合集成技術。

　　3. 采用扁平變壓器和磁集成技術。

　　4.采用高頻化、軟開關和低壓輸出等技術。

　　5.DC/DC控制器向數字多相發展。
