激光垂準儀的原理

• 　　激光垂準儀是在光學垂準系統的基礎上添加 2 只半導體激光器，其中之一通過上垂準望遠鏡將激光束發射出來。儀器的結構保證激光束光軸與望遠鏡視準軸同心、同軸、同焦，當望遠鏡照準目標時，在目標處就會出現一紅色小亮斑，在目鏡外裝上儀器配備的濾光片，可用人眼直接觀察。儀器還配有網格激光靶，使測量更方便。另一只激光器通過下對點系統將激光束發射出來，利用激光束對準基準點，快速直觀儀器配有度盤，對徑測量更準確、方便。

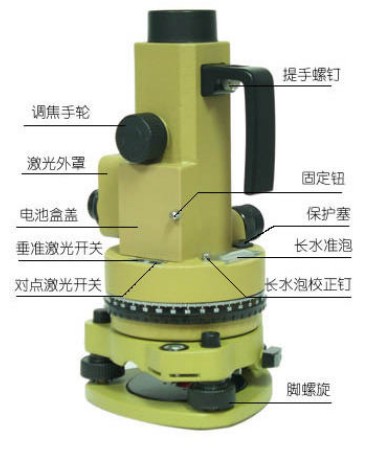

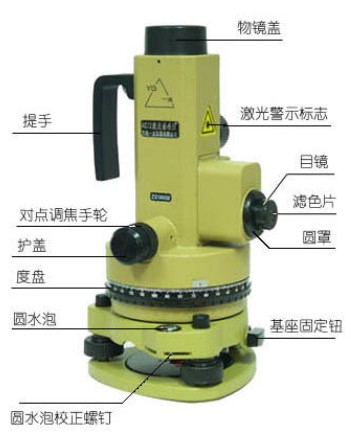

激光垂準儀的外形及各部件名稱

激光垂準儀的使用

• 　　1.安置、對中、整平

  　　將三腳架安置在測站點上，儀器安裝在三腳架的基座強制中心孔內，鎖緊基座固定鈕，使儀器穩固。

  　　調節三腳架高度，使望遠鏡目鏡大致與人眼等高。打開對點激光開關，調節對點調焦手輪，使激光聚焦在測站點上。調節三腳架，使圓水泡氣泡居中。轉動儀器照準部，使長水準器與任意兩個腳螺旋的連線平行，以相反的方向等量旋動這兩個腳螺旋，使氣泡居中。將儀器照準部轉動90?，旋動第三個腳螺旋，使氣泡居中。用上述方法反復調整，直到儀器轉動到任意位置，氣泡最大偏離值不超過四分之一格值為止。

  　　將儀器照準部轉動 180?檢查對中情況，若有偏離，松開中心螺旋，將整個儀器在架頭上平移，直至激光斑與測站點精確對中。

  　　轉動照準部，確認儀器轉動到任意位置，長水準器氣泡居中，如有偏離，重復以上步驟。

  　　確認對中，整平完成后，可將對點激光關閉以節省用電。

  　　2.照準

  　　在目標處放置網格激光靶。

  　　轉動望遠鏡目鏡使分劃板十字絲清晰，再轉動調焦手輪使激光靶在分劃板上成像清晰，并盡量消除視差，即當觀測者輕微移動視線時，十字絲與目標之間不能有明顯偏移。否則，應繼續上述步驟直至無視差。

  　　3.向上垂準

  　　A.光學垂準

  　　如果儀器已經校正好，當儀器整平后，視準軸同豎軸同軸誤差≤5°，可以作為垂準線，一次觀測可保證垂準精度。

  　　但為提高垂準精度，應將儀器照準部旋轉180?，通過望遠鏡獲得第二個觀測值，取其中數（中點）為測量值。

  　　B.激光垂準

  　　打開垂準激光開， 會有一束激光從望遠物鏡中射出，并聚焦在激光靶上，激光光斑中心處的讀數既為觀測值。同樣建議用戶通過旋轉照準部，對徑讀數的方法提高垂準精度。

  　　如需要通過望遠鏡目鏡讀數時，一定要在目鏡外裝上濾色片，減少激光對人眼的傷害。

激光垂準儀的維護

• 　　為了正確合理地使用和保管儀器，保證垂準精度，延長儀器的使用壽命，請注意以下事項

  　　1.儀器從包裝箱內取出應小心，一手握提手，一手托住三角基座，不要用力拉激光外罩和望遠鏡筒部

  　　2.觀測時，用兩手轉動照準部下半部分的圓盤來轉動儀器，不要用力推提手或激光外罩部分

  　　3.使用時，應避免陽光直接照射在儀器上

  　　4.儀器暴露在外面的光學鏡片上有灰塵時，可用軟毛刷輕輕刷去，有水氣或油污時，可用檫鏡紙或干凈的絨布輕輕地檫凈

  　　5.冬天室內外溫差大，儀器在拿到室外或室內時應間隔一段時間后再開箱

  　　6.儀器不使用時，應放在儀器包裝箱內，箱內放適量的干燥劑，箱子放在干燥，清潔，通風良好的房間內
