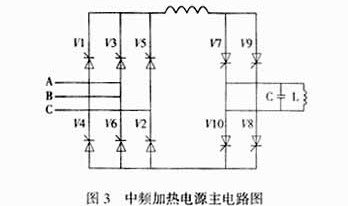

中頻加熱電源主電路的工作原理是將三相50Hz交流電經過三相全控整流橋V1～V6整流成電壓可調的脈動直流，再通過平波電抗器G將脈動的直流電濾波變成光滑平穩的直流電送到單相逆變橋V7～V10，最后通過逆變橋?qū)⒅绷麟娮兂蓡蜗嘀蓄l交流電供給負載。負載部分是由感應加熱線圈L及補償中頻電容器C組成的并聯振蕩電路。該電路對負載適應性強、運行穩定可靠。

　　電源的輸出頻率是由LC并聯振蕩電路的諧振頻率決定的。由于逆變橋的觸發脈沖同步信號取自負載回路，所以在負載回路參數發生變化時，逆變橋輸出頻率也能相應變化，起到自動調頻作用。該裝置通過調節整流橋的觸發角來改變整流橋的輸出電壓，達到調節電源的輸出功率的目的。

?

　　1、全固態ＩＧＢＴ變頻及功率調節，軟開關諧振雙調控及頻率自動跟蹤技術；是高可靠性的保證超小體積，為客戶節?。保氨兜纳a(chǎn)空間；

　　2、高效功能：全功率范圍內，極高的功率因數和電源效率；

　　3、寬頻0.5～25KHZ頻率自動跟蹤適應能力，無需現場調試；

　　4、100%全負載，24小時連續工作能力；

　　5、恒輸出電壓/恒輸出功率控制選擇功能；

　　6、頻率、功率、電壓及電流全顯示；

　　7、有計時功能，加熱時間、保溫時間數字設定，加熱功率、保溫功率調控；

　　8、過壓、過流、缺相、欠水、短路、頻率不適多重保護及顯示。
