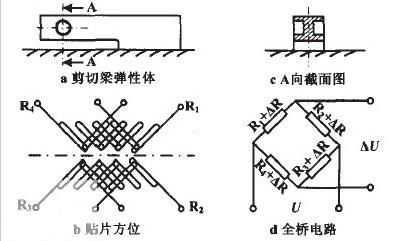

剪切梁傳感器的彈性體受力的作用后，需要測量的不是其正應力，而是由剪切力引起的切應力。但切應力本身是測量不出來的，它只能產生于與工字梁 中心軸線成45“的互相垂直的主應力，也就是產生于由切應力而引起的拉伸應力及壓縮應力。因此，將4片應變計分別貼在工字梁腹板的兩面，并與中心軸線成 45。的相互垂直的位置上，如圖1所示。這4個應變計組成全橋，當傳感器承受載荷時，應變計R,,R3的電阻值增大，R2,R;的電阻值減小，其結果在電 橋的對角線上產生與載荷成正比的不平衡輸出。利用這一稱重傳感器原理，便可測出力或載荷的大小。

　　1、輸出信號不受測力點位置變化的影響。

　　2、線性好、精度高。由于應變計是貼在工字梁腹板上，并與中心軸線成45“的位置上，它只測量與切應力對應的主應力，不受彎曲應力的影響，所以線性好、精度高；

　　3、傳感器受拉伸、壓縮時，切應力的幅度與分布基本相同，即傳感器的拉伸、壓縮輸出靈敏度基本相同，所以特別適用于同時測量拉和壓的對象；

　　4、高度低，體積小，重量輕，易于安裝和維修；

　　5、結構簡單，易于密封，長期穩定性好，經久耐用；

　　6、抗側向能力強。
