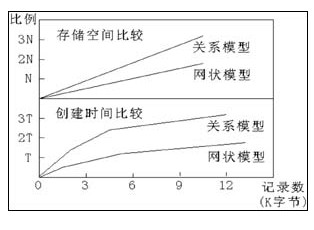

嵌入式實時數據庫系統的關鍵是數據模型的確立，它決定了數據被訪問和操作的方式，應用程序的性能和可靠性也大部分取決于此。目前嵌入式環境下的數據庫系統多數采用了關系模型結構，這也是商用數據庫系統的數據模型，該模型結構是利用二維關系表來實現數據存儲，利用索引訪問和查詢數據，這種模型結構是建立在嚴格的數學基礎上的，結構簡單靈活，獨立性好，但在嵌入式環境下的內存開銷和數據冗余較大，用戶必須對其進行優化，增加了開發數據庫系統的難度；有些嵌入式數據庫則采用了網狀模型結構，該模型通過指針來確定數據間的顯式連接關系，它比關系模型中利用冗余數據和索引文件要節約大量的存儲空間，具有一定的數據獨立性和共享特性，運行效率較高，而且由于它避免了索引操作，比關系型數據庫模式要節省存儲空間，數據操作速度也更快。但是這種模型結構比較復雜，尤其當嵌入式系統規模增大時，其數據庫的結構變得非常龐大，可能會影響到系統的實時性能。圖3所示的是在相同數目的記錄下，關系模型和網狀模型的系統開銷比較，從圖中可以看出，網狀模型因為避免了索引操作使得其開銷要小于關系模型。但是在實際應用中，應當根據實時系統的綜合性能選取數據庫模型，通常可采用網狀加關系或?qū)哟渭雨P(guān)系的混合模型結構以彌補兩種結構之間的缺陷，如CENTURA公司的嵌入式實時數據庫RDM（Raima Database Management），它將網狀和關系模型的優點結合起來，避免了不必要的索引開銷，顯著地減少系統存儲空間、I/O操作和CPU周期，由于其快速而且可靠性高的特點，廣泛應用于許多嵌入式產品中。

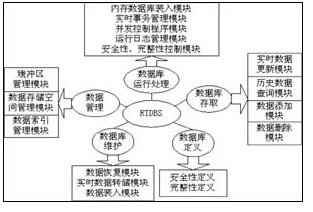

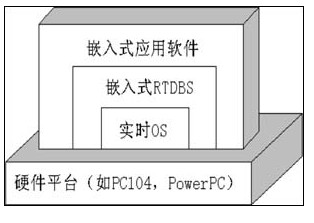

　　嵌入式RTDBS系統是介于用戶和實時操作系統之間的一層軟件，由眾多程序模塊組成，它的作用是對數據庫中的共享數據進行有效的組織、管理和存取，其結構如圖4所示。其中，存儲空間管理模塊、安全性和完整性控制模塊、事務并發控制模塊、實時數據轉儲模塊、運行日志管理模塊是在嵌入式環境下開發實時數據庫系統需要特別解決的幾個問題：

　　（1）存儲空間管理模塊。嵌入式實時數據庫系統由于采用了內存數據庫技術，必然要涉及到嵌入式操作系統的內存管理，因此，用戶必須了解系統對內存的分配機制，并設計自己的內存管理程序。系統運行時，由該模塊通過實時OS向系統申請內存緩沖區，作為共享的內存數據區使用。之后，將歷史數據庫中的初始化數據調入內存區對這些空白內存進行初始化。對內存空間的申請，用戶可采用靜態分配方式，這種方式實現簡單，無需復雜的索引結構，缺點是失去了靈活性，必須在設計階段就預先知道所需內存并對之作出分配；或者采用動態分配方式，這種方式使用靈活，可以根據需要擴充數據節點，但是必須建立合適的索引結構，以加快數據的檢索時間。該模塊要根據具體的實時OS進行設計；

　?。?）數據安全性、完整性控制模塊。實時數據庫設計中必須考慮數據的安全性，一方面指用戶訪問數據的合法性，另一方面是指系統的安全性。完整性是指用戶對實時數據或歷史數據的各種操作必須符合一定的語義，可通過完整性約束條件來實現；

　?。?）事務并發控制模塊。實時數據庫是一個共享資源，允許多個任務共同使用，如果不對并發事務進行控制，可能會造成任務錯誤的讀取或存儲數據，破壞數據的一致性，因此實時數據庫系統中，必須實現良好的并發控制機制。傳統的數據庫一般采用加鎖的方式，類似于實時操作系統中的信號量，對于封鎖粒度的大小要根據具體的應用系統確定，傳統數據庫獲得鎖的開銷較小，因此通常選用小粒度封鎖單位，以增加系統的并行性。但在實時數據庫系統中，事務獲得鎖的開銷與處理數據的開銷相當，過小的封鎖粒度反而會降低系統的性能，因此在實時數據庫中的封鎖粒度通常選擇一張關系表為一個單位（如模擬量關系表為一個封鎖單位），這樣做減少了并發控制機制的復雜度，減小了系統的開銷，提高了事務處理的整體性能；

　?。?）實時數據轉儲模塊。該模塊實現的功能是將實時數據存儲為歷史數據，通常由該模塊先將歷史數據保存在內存緩沖區中，緩沖區滿時才一次性的寫入磁盤；讀歷史數據時，先從緩沖區內取數據，取不到數據時再進行文件的讀寫，這種方式可以降低磁盤I/O操作次數。并且只對變化數據進行存儲，即節省了外存空間，又不會影響系統性能；

　　（5）運行日志管理模塊。日志文件在數據庫恢復中起著非常重要的作用，可以用來進行事務故障恢復和系統故障恢復。日志緩沖區專門存放數據庫操作的記錄，傳統的數據庫日志記錄包括記錄名、更新前記錄的舊值、更新后記錄的新值、事務標識、操作類型等。在嵌入式實時數據庫系統中，為了減少系統的開銷，在日志記錄中不包括新舊記錄值，對日志記錄的寫操作只對緩沖區進行，當緩沖區滿時，才由磁盤寫操作寫入日志文件當中。
