模擬有源濾波器系統由指令電流運算電路、控制電路和補償電流發生電路三大部分組成。其中指令電流運算電路的功能是從負載電流i1中分離出諧波電流分量及基波無功電流分量，然后將其反極性作用后產生補償電流的指令信號。電流跟蹤控制電路的功能是根據主電流產生的補償IC應跟蹤的原則，來計算主電路各開關器件的觸發脈沖。此脈沖經驅動電路后將作用于主電路，并產生補償電流ic。

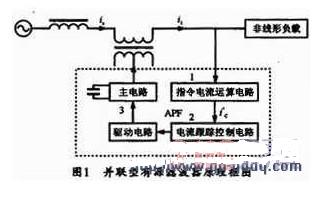

　　圖1所示是并聯型有源電力濾波器的原理框圖。

　　基于全模擬器件的有源電力濾波器同樣也是由圖1所示的這幾個部分組成，只是其各個部分都是由模擬器件構成。

　　以MAX275模擬有源濾波器為例，它采用 20腳DIP或 SO封裝形式 ,引腳排列如圖 2所示。使用時只要根據相關公式計算出合適的外接電阻 , 經過簡單的連接就能很好地滿足設計要求。其主要引腳的功能如下 (內部的兩個獨立二階有源濾波器分別用 A、B 表示) :

　　V+ ,V- ,:正、負電源輸入端。

　　INA,INB:信號輸入端。

　　LPIA,LPIB:低通濾波輸入端。

　　LPOA,LPOB:低通濾波輸出端。

　　BPIA,BPIB:帶通濾波輸入端。

　　BPOA,BPOB:帶通濾波輸出端。

　　FCA,FCB:頻率控制端。

　　模擬電子電路有其自身的特點，由于本有源電力濾波器使用的是全模擬電路，故在模擬信號的放大、運算以及傳輸過程中不可避免地會引入外界和內部的一些無規則信號及干擾。如果無規則信號及外部干擾很強，若其大小可與正常工作信號相比較，那么勢必給模擬有源電力濾波器的諧波抑制性能造成破壞。所以，在模擬電路的設計階段就應進行抗干擾和濾除噪聲的設計。

　　噪聲及干擾的消除和抑制一般有屏蔽、接地和濾波等幾種措施。但也應該根據其產生的性質分別加以處理。

　　對于元器件本身所產生的噪聲，只能在器件選型中加以注意。應盡量選用低噪聲、高精度的集成芯片?，F(xiàn)代的模擬電子已經發展的很成熟，各種模擬元件都能達到令人滿意的性能。對于電阻的熱噪聲，設計中應盡量做到不將噪聲在最后結果中放大，故應在放大電路中選用較小阻值的電阻。熱噪聲會隨帶寬的增加而增加，并由于有源電力濾波器所針對的電力系統本身的電壓、電流頻率不高，因此，模擬電路可采用較低頻率帶寬的運算放大器來降低熱噪聲的影響。

　　對于接地噪聲，可減小公共地線部分的阻抗，這樣，公共地線上的電壓也會隨之減小，從而控制公共阻抗耦合。具體做法是地線聯結采用較粗的導線并盡量減短。減小地線阻抗的核心問題是減小地線的電感。可在電路中采用多條相距較遠的并聯導體作為接地線。

　　對于輻射噪聲，則應該采用屏蔽方式予以抑制和消除。屏蔽的方式有靜電屏蔽、磁性屏蔽及電磁屏蔽等方式。屏蔽的結構可以將干擾源或受干擾元件用屏蔽罩屏蔽起來。具體采用何種方式，取決于屏蔽的噪聲對象。

　　使用全模擬器件來實現有源電力濾波器，可提高有源電力濾波器的動態響應速度。而使用發展成熟、價格低廉的模擬器件則可降低有源電力濾波器的成本，從而促進有源電力濾波器的廣泛應用。另外，使用模擬器件也可以更容易的集成為芯片，使用起來更加方便、靈活，同時也對電磁環境的抗干擾性更強。有源電力濾波器在電力系統諧波治理中發揮著重要作用，未來也有著廣闊的發展空間。由此可見，基于全模擬器件的有源濾波器借助發展成熟、價格低廉的模擬電子技術，其工業應用前景十分廣闊。

　　事實上，模擬電子有著自身的特點，模擬器件通常會受漂移、長期穩定性及熱效應等因素影響。要使基于全模擬器件的有源電力濾波器得到更廣泛的應用，必然要在設計中考慮這些因素并最大限度地消除這些因素的影響，并選用應用性能更為優良，更抗噪聲的低漂移高精度模擬電子元器件，只有這樣，基于全模擬器件的有源電力濾波器就一定能不斷發展完善，最終達到工業應用的標準。
