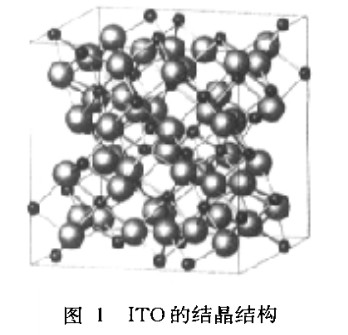

如圖1所示ITO(In203:SN02=9:1)的微觀結構,In,O,里摻人sn后,sn元素可以代替In,O,晶格中的In元素而以SnO,的形式存在,因?yàn)镮n20,中的In元素是三價,形成SnO,時將貢獻~個電子到導帶上,同時在一定的缺氧狀態下產生氧空穴,形成1020至1021cm。3的載流子濃度和10至30cm2/vs的遷移率。這個機理提供了在lO叫n.cp!l數量級的低薄膜電阻率,所以ITO薄膜具有半導體的導電性能。

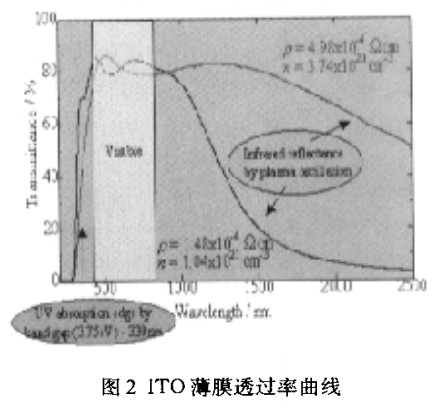

ITO是一種寬能帶薄膜材料,其帶隙為3.5-4.3ev。紫外光區產生禁帶的勵起吸收閾值為3.75ev,相當于330nm的波長,因此紫外光區ITO薄膜的光穿透率極低。同時近紅外區由于載流子的等離子體振動現象而產生反射,所以近紅外區ITO薄膜的光透過率也是很低的,但可見光區ITO薄膜的透過率非常好,由圖2可知。由以上分析可以看出,由于材料本身特定的物理化學性能,ITO薄膜具有良好的導電性和可見光區較高的光透過率。
磁控濺鍍法(Magnetron sputtering)為目前在許多制程中和積體電路制程技術相容性較高的技術,具有可連續生產高品質薄膜的特性,低制程溫度且適用在大面積的各種基板上,因此磁控濺鍍法是目前使用最普遍用?沉積ITO薄膜的技術。
脈沖雷射鍍法(Pulsed laser deposition)固定脈沖頻率、能量約為40-300 mJ的準分子雷射,將?射脈沖轟擊在ITO靶材上,并加上垂直方向的磁場。此種制程下之成膜速率低,非常耗時。
電弧放電離子鍍(Arc discharge ion plating)電弧離子鍍乃是運用電弧放電電漿,將原料進行蒸發與離子化,藉由基材通以負偏壓吸引離子加速撞擊并還原沉積於基材表面形成鍍膜的工作方式。在沉積過程中會有微粒產生,導致薄膜變粗糙影響鍍膜的品質。
反應性蒸鍍(Reactive evaporation)藉著對被蒸鍍物體加熱,利用被蒸鍍物在接近熔點時的高溫所具備的飽和蒸氣壓,來進行薄膜沉積。在真空中通過電流加熱、電子束轟擊加熱和鐳射加熱等方法,使薄膜材料蒸鍍成為原子或分子,它們隨即以較大的自由程作直線運動,碰撞基片表面而凝結,形成一層薄膜。
離子束濺鍍法(Ion beam sputtering)離子束助鍍法(Ion beam assisted deposition)
