壓蓋是壓緊透光的石英玻璃窗，防止漏氣，并與外殼相連，密封冷卻水。

　　銅套筒的作用是密封水，以免冷卻水進入光敏元件與石英玻璃組成的空間。圖上的軟套管能是光敏元件在軸向固定，不因振動而變化，套筒作安裝光敏元件之用。

　　此外，圖上的光電池，絕緣薄膜，內套筒可用光敏二極管代替。這種結構的有點是拆卸方便。

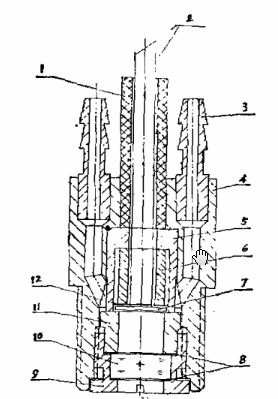

　　1--套管? 2--引出導線? 3--冷卻水導管? 4--外殼? 5--套筒

　　6--內套筒? 7--光電池? 8--薄銅片? 9--壓蓋? 10--石英玻璃

　　11--銅套筒? 12--絕緣薄膜墊片

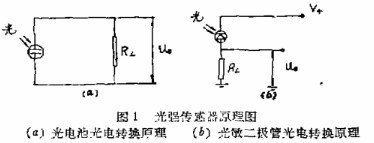

　　利用光敏元件可將光信號的特點，將柴油機燃燒室內著火燃燒時火焰光輻射信號轉換為電信號而反映出柴油機的燃燒情況。下圖為光強傳感器的原理圖。

?
