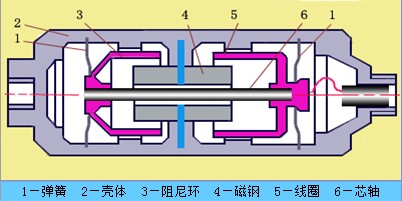

下圖為為磁電式速度傳感器的典型結構。 在測振時，傳感器固定或緊壓于被測系統，磁鋼4與殼體2一起隨被測系統的振動而振動，裝在芯軸6上的線圈5和阻尼環3組成慣性系統的質量塊并在磁場中運動。彈簧片1徑向剛度很大、軸向剛度很小，使慣性系統既得到可靠的徑向支承，又保證有很低的軸向固有頻率。阻尼環一方面可增加慣性系統質量，降低固有頻率，另一方面在磁場中運動產生的阻尼力使振動系統具有合理的阻尼。

　　1.低頻特性好，頻率范圍寬

　　2.有水平與垂直兩種測試方向

　　3.簡化測試，直接配接顯示處理儀表

　　4.帶低頻補償電路，可測試極低頻，小信號

　　磁電式振動速度傳感器的優點：

　　不需要外加電源，輸出信號可以不經調理放大即可遠距離傳送，這在實際長期監測中是十分方便的。

　　磁電式振動速度傳感器的缺點：

　　由于磁電式振動速度傳感器中存在機械運動部件，它與被測系統同頻率振動，不僅限制了傳感器的測量上限，而且其疲勞極限造成傳感器的壽命比較短。在長期連續測量中必須考慮傳感器的壽命，要求傳感器的壽命大于被測對象的檢修周期。
