壓電效應具有可逆性：若在壓電陶瓷片上施以音頻電壓，就能產生機械振動，發出聲響；反之，壓電陶瓷片受到機械振動(或壓力)時，片上就產生一定數量的電荷Q，從電極上可輸出電壓信號。

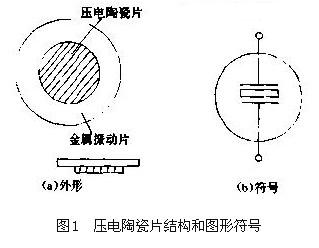

　　目前比較常見的鍺鈦酸鉛壓電陶瓷片(PZT)，是用鋯、鈦、鉛的氧化物配制后燒結而成的。鑒于人耳對頻率約為3kHz的音響最敏感，所以通常將壓電陶瓷片的諧振頻率f0設計在3kHz左右。考慮到在低頻下工作，僅用一片壓電陶瓷片難以滿足頻率要求，—般采用雙膜片結構，其外形與符號如圖1所示。它是把直徑為d的壓電陶瓷片與直徑為D的金屬振動片復合而成的。D一般為15~40mm，復合振動片的總厚度為h。

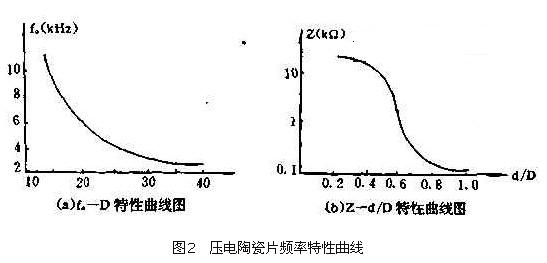

　　當壓電材料—定時，諧振頻率與h成正比，與(D/2)2成反比。諧振頻率fo與復合振動片的直徑D呈指數關系，如圖2(a)所示。顯然D愈大，低頻特性愈好。壓電陶瓷片作傳聲器使用時，工作頻率約為300Hz~5kHz。壓電陶瓷片的阻抗Z取決于d/D之比，由圖2(b)可見，阻抗隨d/D比值的增大而降低。

　　壓電陶瓷片有兩種驅動方式。第一種是自激振蕩式驅動。其電路原理是通過晶體管放大器提供正反饋，構成壓電晶體振蕩器，使壓電陶瓷片工作在諧振頻率fo上而發聲。此時壓電陶瓷片呈低阻抗，輸出音量受輸入電流控制，因此亦稱為電流驅動型。

　　第二種為他激振蕩式驅動，利用方波(或短形波)振蕩器來激勵發聲。這時壓電陶瓷片一般工作于fo之外的頻率上，因此阻抗較高，輸入電流較小，它居于電壓驅動式。其優點是音域較寬。音色較好。

　　1、電壓測試法

　　在業余條件下，可以用萬用表的電壓擋來檢查壓電陶瓷片的質量好壞，具體方法是：將萬用表撥至2.5V直流電壓檔，左手拇指與食指輕輕握住壓電陶瓷片的兩面，右手持兩支表筆，紅表筆接金屬片，黑表筆橫放在陶瓷表面上，如圖1所示。然后左手拇指與食指稍用力壓緊一下，隨即放松，壓電陶瓷片上就先后產生兩個極性相反的電壓倍號，使指針先是向右捏一下，接著返回零位，又向左擺一下。擺動幅度約為0.1~0.15V。在壓力相同的情況下，擺幅愈大，壓電陶瓷片的靈敏度愈高。若表針不動，說明壓電陶瓷片內部漏電或者破損。

　　交換兩支表筆位置后重新試驗，指針擺動順序應為：向左擺->回零->向右擺->回零。

　　在意事項：

　?、偃绻媒涣麟妷簷n，就觀察不到指針擺動情況，這是由于所產生的電壓信號變化較緩慢的緣故。

　　②檢查之前，首先用R×1k或R×10k檔測量絕緣電阻，應為無窮大，否則證明漏電，壓電陶瓷片受強烈震動而出現裂紋后，可用電烙鐵在裂紋處薄薄地徐上一層焊錫，—般能繼續使用。

　?、蹤z查時用力不宜過大、過猛，更不得彎折壓電陶瓷片；勿使表筆頭劃傷陶瓷片，以免損壞片子。

　　④若在壓電陶片上一直加恒定的壓力，由于電荷不斷泄漏，指針擺動一下就會慢慢地回零。

　　2．電流測試法

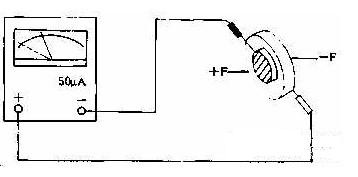

　　利用萬用表50uA擋，也可以檢查壓電陶瓷片的好壞。電路如圖2所示。將紅表筆接金屬片，黑表筆接壓電陶瓷表面。兩手沿軸向施以作用力+F、-F時，表針應向右擺幾個微安；再松開手時，表針又向左擺幾個微安；設施力與松力時間均為dt，則通過微安表的電流平均值分別為：I＝＋Q/△t，I2＝－Q/△t。

　　3．借助反相器測試法

　　前面介紹過壓電陶瓷片有自激振蕩式驅動和他激振蕩式驅動兩種方式，下面是根據第二種方式而設計的檢查壓電陶瓷片的電路圖見圖3現采用一片CC4069六反相器，由反相器F1和F2構成兩級反相式阻容振蕩器，F(xiàn)3起隔離作用。接上壓電陶瓷片后，即組成完整的蜂鳴器(BZ)電路。圖中的數字表示CC4069的管腳號。實選R1為470kΩ可調電阻，C＝470pF，F(xiàn)R2＝1MΩ。代入式（f0=0.455/(R1C1)）中求出輸出方波頻率f0約為2kHz。電源電壓VDD選6~9V。

　　閉合開關S時，被測壓電陶瓷片應能發聲。然后逐漸調整R1，當R1↑時，fo↑，音調升高；當R1↓時，fo↓，音調降低。

　　用這種方法還可測量壓電陶瓷片的頻率特性。
