DA轉換器的分類

• 　　按數字量輸入方式：并行輸入和串行輸入DA轉換器。

  　　按模擬量輸出方式：電流輸出和電壓輸出DA轉換器。

  　　按DA轉換的分辯率：低分辯率、中分辯率和高分辯率DA轉換器。

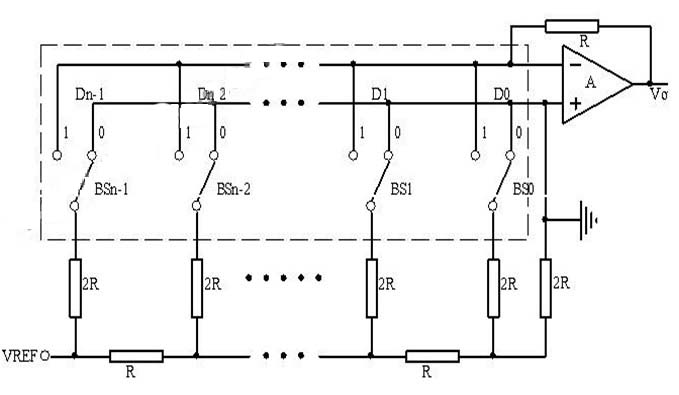

DA轉換器的主要組成

• 　　基準電壓VREF

  　　T型（R-2R）電阻網絡

  　　位切換開關BSi （i=0，1，…，n-1）

  　　運算放大器A

  　　輸出電壓VOUT與輸入二進制數D0 ~ Dn-1的關系

  　　VOUT = －VREF（D020+ D121+ D222+ … + Dn-12n-1）/ 2n



  ?

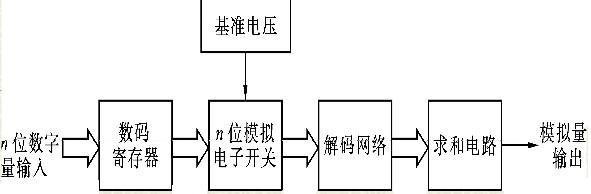

DA轉換器的電路結構框圖

DA轉換器的工作原理

• 　　DA轉換器輸入的數字量是由二進制代碼按數位組合起來表示的，任何一個n位的二進制數，均可用表達式

  　　DATA=D020+D121+ D222+…… +Dn-12n-1

  　　來表示。其中Di=0或1(i=0,1…n-1)；20，21，…2n-1分別為對應數位的權。

  　　在DA轉換中，要將數字量轉換成模擬量，必須先把每一位代碼按其“權”的大小轉換成相應的模擬量，然后將各分量相加，其總和就是與數字量相應的模擬量，這就是DA轉換的基本原理。

DA轉換器的性能指標

• 　　1、分辨率

  　　反映了DA轉換器對模擬量的分辨能力，定義為基準電壓與2n之比值，其中n為DA轉換器的位數 。

  　　它就是與輸入二進制數最低有效位LSB(Least Significant Bit)相當?shù)妮敵瞿M電壓，簡稱1LSB。在實際使用中，一般用輸入數字量的位數來表示分辨率大小，分辨率取決于DA轉換器的位數。

  　　2、穩定時間（又稱轉換時間）

  　　輸入二進制數變化量是滿量程時，DA轉換器的輸出達到離終值±1/2LSB時所需要的時間。對于輸出是電流型的DA轉換器來說，穩定時間是很快的，約幾μs，而輸出是電壓的DA轉換器，其穩定時間主要取決于運算放大器的響應時間。

  　　3、絕對精度

  　　指輸入滿刻度數字量時，DA轉換器的實際輸出值與理論值之間的偏差。該偏差用最低有效位LSB的分?jǐn)?shù)來表示，如±1/2LSB或±1LSB。

  　　4、線性誤差
