永磁無刷直流電機的工作原理

　　它由電動機主體和驅動器組成，是一種典型的機電一體化產品。

　　1. 電動機的定子繞組多做成三相對稱星形接法，同三相異步電動機十分相似。電動機的轉子上粘有已充磁的永磁體，為了檢測電動機轉子的極性，在電動機內裝有位置傳感器。驅動器由功率電子器件和集成電路等構成，其功能是：接受電動機的啟動、停止、制動信號，以控制電動機的啟動、停止和制動；接受位置傳感器信號和正反轉信號，用來控制逆變橋各功率管的通斷，產生連續轉矩；接受速度指令和速度反饋信號，用來控制和調整轉速；提供保護和顯示等等 　　主電路是一個典型的電壓型交-直-交電路，逆變器提供等幅等頻5-26KHZ調制波的對稱交變矩形波。

　　永磁體N-S交替交換，使位置傳感器產生相位差120°的U、V、W方波，結合正/反轉信號產生有效的六狀態編碼信號：101、100、110、010、011、001，通過邏輯組件處理產生T1-T4導通、T1-T6導通、T3-T6導通、T3-T2導通、T5-T2導通、T5-T4導通，也就是說將直流母線電壓依次加在A+B-、A+C-、B+C-、B+A-、C+A-、C+B-上，這樣轉子每轉過一對N-S極，T1-T6功率管即按固定組合成六種狀態的依次導通。每種狀態下，僅有兩相繞組通電，依次改變一種狀態，定子繞組產生的磁場軸線在空間轉動60°電角度，轉子跟隨定子磁場轉動相當于60°電角度空間位置，轉子在新位置上，使位置傳感器U、V、W按約定產生一組新編碼，新的編碼又改變了功率管的導通組合，使定子繞組產生的磁場軸再前進60°電角度，如此循環，永磁直流電機將產生連續轉矩，拖動負載作連續旋轉。正因?yàn)橛来胖绷麟姍C(jī)的換向是自身產生的，而不是由逆變器強制換向的，所以也稱作自控式同步電動機。

　　永磁有刷直流電機的工作原理

　　有刷電機的定子上安裝有固定的主磁極和電刷，轉子上安裝有電樞繞組和換向器。直流電源的電能通過電刷和換向器進入電樞繞組，產生電樞電流，電樞電流產生的磁場與主磁場相互作用產生電磁轉矩，使電機旋轉帶動負載。由于電刷和換向器的存在，有刷電機的結構復雜，可靠性差，故障多，維護工作量大，壽命短，換向火花易產生電磁干擾。

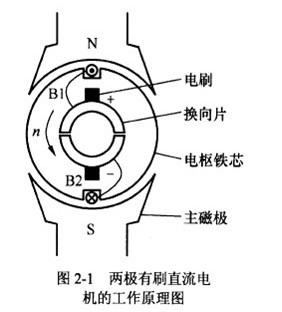

　　有刷直流電機的工作原理圖如圖所示。在有刷直流電機的固定部分有磁鐵，這里稱作主磁極;固定部分還有電刷。轉動部分有環形鐵芯和繞在環形鐵芯上的繞組。

　　圖示的兩極有刷直流電機的固定部分(定子)上裝設了一對直流勵磁的靜止的主磁極N和S，在旋轉部分(轉子)上裝設電樞鐵芯。定子與轉子之間有一氣隙。在電樞鐵芯上放置了由A和X兩根導體連成的電樞線圈，線圈的首端和末端分別連到兩個圓弧形的銅片上，此銅片稱為換向片。換向片之間互相絕緣，由換向片構成的整體稱為換向器。換向器固定在轉軸上，換向片與轉軸之間亦互相絕緣。在換向片上放置著一對固定不動的電刷B1和B2，當電樞旋轉時，電樞線圈通過換向片和電刷與外電路接通。

　　永磁直流電機分為永磁無刷直流電機和永磁有刷直流電機。

　　根據電刷和換向結構進行分類．永磁有刷直流電動機可分為三種 ：

　　a)傳統的直流 電動機 的形式，即將其靜態勵磁繞組用永磁體替代，這類電機可用作伺服電動機 ，也可用于汽車及其他控制中．

　　b) 匱桂形動圈式直流電動機 ，其轉子無鐵心。

　　c)盤式轉子動圈式直流 電動機。由于此類電機將通常采用印刷 電路技術的導體裝在轉子盤的表面上，所 以也可稱 為印制 電路電動機或 印制 繞組電動機，簡稱印制電機 當前在發展起來的電動 自行車中，有部分廠家采用的驅動裝置就是 印制電機 。

　　永磁直流電機廣泛應用于各種便攜式的電子設備或器具中，如錄音機、VCD機、電唱機、電動按摩器及各種玩具，也廣泛應用于汽車、摩托車、電動自行車、蓄電池車、船舶、航空、機械等行業，在一些高精尖產品中也有廣泛應用，如錄像機、復印機、照相機、手機、精密機床、銀行點鈔機、捆鈔機等。在舞臺燈光方面，永磁直流電機，特別是小型永磁直流齒輪電機的用量非常大。計算機行業中的打印機、掃描儀、硬盤驅動器、光盤驅動器、刻錄機、冷卻風扇等都要用到大量的永磁直流電機。

　　汽車行業中的各種風扇、刮水器、噴水泵、熄火器、反視鏡、打氣泵更是用到各種永磁直流電機。賓館中的自動門、自動門鎖、自動窗簾、自動給水系統、柔巾機等都用到永磁直流電機、在武器裝備中，永磁直流電機廣泛應用于導彈、火炮、人造衛星、宇宙飛船、艦艇、飛機、坦克、火箭、雷達、戰車等場合。

　　在工農業方面，永磁直流電機也廣泛用于電氣和自動化控制及儀器儀表中。在醫用方面，永磁直流電機用處更不小，如醫用的各種儀器、手術工具，如開腦手術中的電動鋸骨刀，特別是野外手術中的各種儀器基本上都是用的永磁直流電機。在殘疾人用品方面，如機械手、殘疾車等都用到永磁直流電機。在生活方面，用處更多，現在連牙刷也用永磁直流電機做成電動牙刷了。永磁直流電機的應用真是舉不勝舉，可以說是無處不在。

　　隨著時代的發展，永磁直流電機的應用會更多，原先用交流電機的許多場合均被永磁直流電機所替代。特別是出現永磁無刷電機后，永磁直流電機的生產數量在不斷地上升。我國每年生產的各種永磁直流電機大達數十億臺以上，生產永磁直流電機的廠家不計其數。
