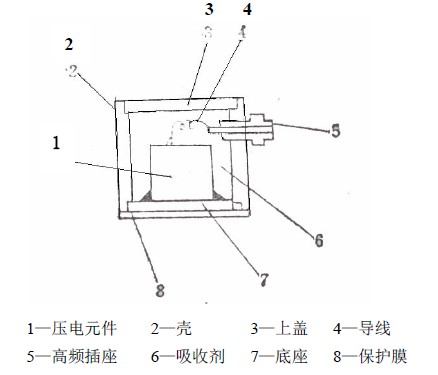

聲發射傳感器一般由殼體、保護膜、壓電元件、阻尼塊、連接導線及高頻插座組成。壓電元件通常采用鋯鈦酸鉛、鈦酸鋇和鈮酸鋰等。根據不同的檢測目的和環境采用不同結構和性能的傳感器。其中，諧振式高靈敏度傳感器是聲發射檢測中使用最多的一種。單端諧振式傳感器的結構簡單，如圖所示。將壓電元件的負電極面用導電膠粘貼在底座上；另一面焊出一根很細的引線與高頻插座的芯線連接，外殼接地。

　　1、寬帶響應聲發射傳感器

　　在失去了與源有關的力學機理的情況下，用諧振式聲發射傳感器來測量聲發射信號有其它的局限性。為了測量到更加接近真實聲發射信號來研究聲源特性，就需得使用寬帶聲發射傳感器(圖2-9)來獲取更廣頻率范圍的信號。寬帶響應的聲發射傳感器的主要優點是采集到的聲發射信號豐富，全面，當然其中也包含著噪聲信號。聲發射傳感器是寬帶、高保真位移或速度聲發射傳感器以便捕捉到真實的波形。

　　2、諧振響應聲發射傳感器

　　金屬材料和其它應用場合常使用通稱頻率150KHz的諧振式窄帶聲發射傳感器(典型型號PXR15)來測量工程材料的聲發射信號，采用計數、幅度、上升數據、持續數據、能量這些傳統的聲發射參數。窄帶諧振式聲發射傳感器靈敏度較高并且有很高的信噪比，價格便宜，規格多，如在知曉聲源傳播基本特性、想獲取某一頻帶范圍的AE信號來進行處理或想提高系統靈敏度，選擇合適型號的諧振式聲發射傳感器比較好，如聲源定位。應當指出所謂諧振式窄帶聲發射傳感器并不是只對某頻率信號敏感，而是對某頻率帶信號敏感，其它頻率帶信號靈敏度較低。

　　3、特殊聲發射傳感器

　　凡是能將物體表面振動聲波轉變成電量的聲發射傳感器都可作為聲發射傳感器，因此那些在超聲檢測領域中的各種類型聲發射傳感器都有可能作為聲發射傳感器，例如光學原理測物體表面微小位移的聲發射傳感器、電磁原理測物體表面微小位移的聲發射傳感器等。但由于聲發射信號相對而言更弱小，大多數非壓電原理的聲發射傳感器靈敏度不夠只能用于特殊情況。

　　另一類采用壓電原理的特殊聲發射傳感器為轉變指定聲波振動方向的振動量，如平行測試物體表面的振動量和垂直測試物體表面的振動量等。由于這類聲發射傳感器的實際效果有待驗證，目前僅見用于研究和特殊情況。

　　聲發射傳感器是利用某些物質（如半導體、陶瓷、壓電晶體、強磁性體和超導體等）的物理特性隨著外界待測量作用而發生變化的原理制成的。它利用了諸多的效應（包括物理效應、化學效應和生物效應）和物理現象，如利用材料的壓阻、濕敏、熱敏、光敏、磁敏和氣敏等效應，把應變、濕度、溫度、位移、磁場、煤氣等被測量變換成電量。而新原理、新效應的發現和利用，新型物性材料的開發和應用，使物性型聲發射傳感器得到很大的發展。因此了解聲發射傳感器所基于的各種效應，對其理解、開發和應用都是非常必要的。在聲發射檢測過程中，通常使用的是壓電效應。

　　國內的壓電陶瓷材料價格便宜，因而在低端聲發射傳感器中應用較多，但在一致性和溫度穩定性方面有些欠缺。一般高端的聲發射傳感器均選用日本生產的壓電陶瓷元件。如國內的PXR系列聲發射傳感器均全部選用了日本富士陶瓷的敏感元件，其一致性、可靠性、穩定性比普通的傳感器要好很多。

　　具有明顯壓電效應的材料稱為壓電材料，常用的有石英晶體、鈮酸鋰LiNbO3、鎵酸鋰LiGaO3、鍺酸鉍Bi12GeO20等單晶和經極化處理后的多晶體如鈦酸鋇壓電陶瓷、鋯鈦酸鉛系列壓電陶瓷PZT。新型壓電材料有高分子壓電薄膜（如聚偏二氟乙烯PVDF）和壓電半導體（如ZnO、CdS）。
