電容式物位傳感器是根據圓筒電容器原理進行工作的。其結構如同2個長度為L 、半徑分別為R和r的圓筒型金屬導體，中間隔以絕緣物質，當中間所充介質是介電常數為ε1的氣體時，兩圓筒的電容量為：

　　如果被測介質為導電性液體時，電極要用絕緣物（如聚乙烯）覆蓋作為中間介質，而液體和外圓筒一起作為外電極。假設中間介質的介電常數為ε3，電極被浸沒長度為l，則此時電容器所具有的電容量為：

　　其中：R 和r 分別為絕緣覆蓋層外半徑和內電極外半徑。由于ε3 為常數，所以C 與l 成正比。

　　如果電極的一部分被介電常數為ε2的液體（非導電性的）浸沒時，則必須會有電容量的增量△C 產生（因ε2>ε1），此時兩極間的電容量C=C1+△C。假如電極被浸沒長度為l，則電容增量為：ε1），此時兩極間的電容量C=C1+△C。假如電極被浸沒長度為l，則電容增量為：

　　當ε2、ε1、R、r不變時，電容量增量△C與電極浸沒的長度l 成正比，因此測出電容增量數值便可知道液位高度。

　　1．高頻電感電容電橋電路

　　電橋由兩個電感臂L2，L3和兩個電容臂C1，CX組成，由電感L1高頻振蕩的電源供電，被測電容CX接入測量臂，而另一參比臂中接有可變電容C1 ，用以調整電橋平衡。扼流圈L0有高頻濾波性能，Re用來調整測量范圍，電橋形成不平衡輸出，經二極管整流后，在顯示儀表毫安表中顯示出液位高低。高頻電感電容電橋結構簡單，調整方便，但精度不高，線性差。

　　2．利用電容充放電原理的測量電路

　　利用電容式充放電原理來測量電容的液位計。電容液位傳感器把液位變化變?yōu)殡娙葑兓?，測量前置電路利用電容充放電原理，把電容變化為直流電流的變化，經與調零單元的零點電流比較后，再經直流放大，然后進行指示或遠傳。晶體振蕩器用來產生高頻恒定頻率的方波（實為梯形波），經分頻后，通過多芯屏蔽電纜與顯示儀表部分相連，這樣可減小傳輸電纜分布電容的影響，并減小干擾的影響。

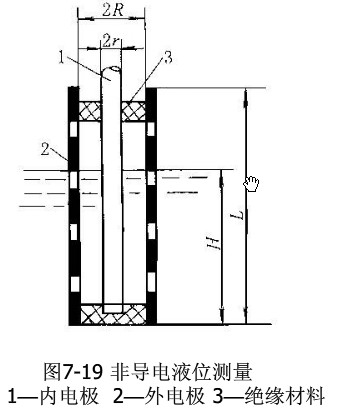

　　1 非導電介質的液位測量

　　2 導電介質的液位測量

　　3 固體料位的測量
