非晶硅電池是在玻璃基板上沉積形成非晶硅Pin 結構的集成型平板式光電組件,單電池的結構如圖1 所示。通常,人們?yōu)榱双@得較高的功率輸出,將非晶硅太陽電池做成以下集成型結構, 如圖2 所示。

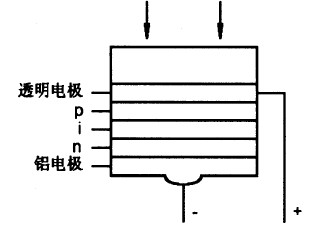

　　圖1 單電池結構圖

　　圖2 集成型非晶硅電池結構圖

　　1.制造成本低。這是因?yàn)椋孩侔雽?dǎo)體層光吸收系數比晶體硅大一個數量級，電池厚度只需1μｍ左右，約為晶體硅電池的１／300，可節省大量硅材料。②可直接沉積出薄膜，沒有切片損失。③可采用集成技術在電池制備過程中一次完成組件，工藝過程簡單。④電池的ｐｉｎ結是在200℃左右的溫度下制造的，比晶體硅電池的８00～１000℃的高溫低得多，能源消耗小。⑤電池的單片面積可大到0.7～1.0ｍ２，組裝方便，易于實現大規模生產。

　　?2.能源消耗的回收期短。每平方米非晶硅電池的生產能耗僅為100ｋＷ·ｈ左右，能源回收期僅為ｌ～1.5ａ，比晶體硅低得多。

　　?3.發電量多。據測試，在相同條件下，非晶硅電池的發電量較單晶硅電池高８％左右，較多晶硅電池高１３％左右。

　　?4.售價低。目前約比晶體硅電池的售價約低１／４～１／３。

　　首先我們確定一個思路：先分析并列舉光子經過非晶硅電池時主要損失，然后就各點得出相應的對策以避免或減少損失。

　　1.欠能和過能損失：

　　即能量低于帶隙的光子和能量高出帶隙的光子。在晶硅電池里，僅這兩項損失就損失掉百分之六十幾的光照能量——相當可觀的數字;在非晶硅電池里，這個數字應該略有不同，但相信差不了多少，道理是一樣的。所以個人認為，把提升效率的主要注意力放在這里，在這兩項中尋找突破，那將是跳躍式的進步。

　　2.串聯電阻分壓損失和并聯電阻分流損失，而串聯電阻主要是包括電極在內的各區體電阻和各個交界面的接觸電阻--此電阻當然越小越好;并聯電阻分流則主要是電池表面的漏電流和PN結區存在雜質和缺陷引起的漏電流，也可以簡單的說是前、背表面復合和結區復合中心復合損失。 這一項損失也占有比較大的比重。

　　3.反射損失

　　4.光生載流子還未來得及被PN結分離便復合掉了

　　5.暗電流分流損失。

　　對策及解決方法：

　　對于1.目前最常用的是多層結構，不同帶隙的材料按照從大到小的順序自上而下依次排列，高能光子被相應的寬帶隙層吸收，低能光子被相應的窄帶隙層吸收。由此拓寬了光譜響應的范圍，理想的情況是，在整個從紫外到紅外光譜區域上都能得到有效的吸收。另外在這點上，本人有個設想：PIN結構中，P、N兩層是做為“死層”而存在的，主要起提供電場的作用，而他們區域內的載流子對光電流幾乎不起作用，那么我們能不能讓他們變成“活層”，也對光電流起貢獻，比如P、N兩層都用微晶硅或者納米硅。

　　對于2. 這里涉及到多個方面：

　　首先降低各區包括電子在內的體電阻，主要是半導體層的電阻，那么就要求電阻率盡量小，根據半導體物理學，室溫下，增加摻雜濃度(或者同摻雜下盡量降低工作溫度)可以減小電阻率。(但摻雜過高會引起過摻雜效應，所以要“適當”)

　　其次為減少界面處的接觸電阻，需要盡可能的減少晶格失配等問題，比如有公司用的a-SiC:H做窗口層，它和下面I層的a-Si:H 就存在著一定的晶格失配?？梢钥紤]用氫化納米非晶硅做窗口層，用微晶硅或者納米硅做P和N層。

　　再次，盡可能的減少表面復合和結區復合，一般的方法是H表面鈍化和H對內部懸掛鍵的飽和，以及進可能的減少O、N 等雜質以減少?gòu)?fù)合中心。在這點上，我個人的的想法是，使用微波電子回旋共振法代替當前普遍使用的PECVD--兩大明顯優勢： 一，前者是無電極放電，因而避免了因后者電極引入的雜質。二，放電功率高，并能使H氣最大限度的離解，也極大的降低了由于H氣引入的一些缺陷態，進而一定程度上抑制了S-W效應。

　　對于3. 電池上表面作成絨面的陷光結構+增透膜;電池背面加背反射層

　　對于4. 多層的基礎上適當?shù)臏p薄I層的厚度以增強電場強度，從而增強載流子的吸收

　　對于5. 暗電流是光生電壓引出到外電路之后引起的“正向電流”，該如何減少本人暫不明白。
