功率二極管的分類

• 　　1.根據制造工藝分：

  　　擴散功率二極管

  　　外延功率二極管

  　　2.根據特性參數（trr)分:

  　　普通整流功率二極管

  　　快恢復二極管

  　　超快恢復二極管

  　　肖特基二極管（SBD）

  　　3.根據結構來分:

  　　螺栓型

  　　平板型

功率二極管的工藝與結構

• 　　基本結構：pnn+結構和p+pnn+結構

  　　制作工藝：外延和擴散

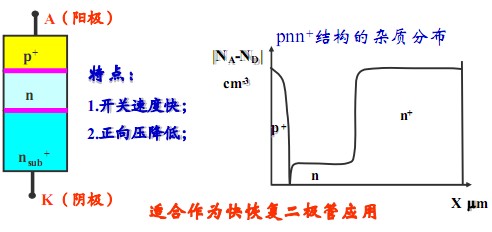

  　　外延功率二極管--pnn+（pin）結構

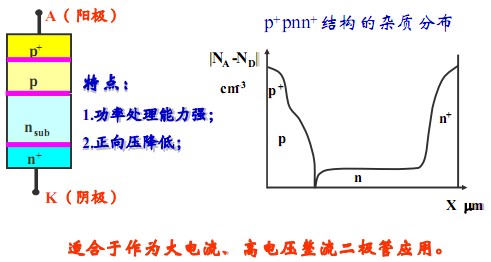

  　　擴散功率二極管--p+pnn+結構

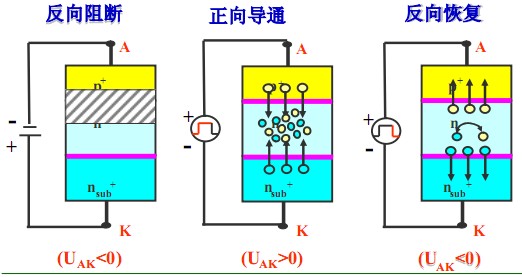

功率二極管的工作原理

•

  　　1)當 當功率二極管的UAK

  　　2）當 UAK>0時，p+陽極區向n區注入空穴，n+陰極區向n區注入電子；當n區充滿大量的非平衡載流子( △n=△p>>nn0 ) ，即達到大注入時，n區內發生電導調制效應，功率二極管處于正向?qū)顟B(tài)，此時通過器件的電流很大，兩端的壓降很低。

  　　3) 當撤走陽-陰極兩端的正向電壓, 并同時加上反壓(UAK

功率二極管的主要參數

• 　　1. I F(AV)：正向平均電流

  　　在規定的結溫和散熱條件下，允許流過的最大正弦半波電流的平均值。

  　　2. UF：正向壓降

  　　指在一定溫度下，流過某一指定的穩態正向電流時對應的管壓降。

  　　3.URRM：反向重復峰值電壓

  　　所能重復施加的反向最高峰值電壓，其雪崩擊穿電壓UB的2/3。

  　　4. TJM：最高工作結溫

  　　在PN結不損壞的前提下，所能承受的最高平均溫度(125~175℃)。

  　　5. trr：反向恢復時間

  　　指由導通到關斷時，從正向電流過零到反向電流下降到其最大值的1/4時的時間間隔。

  　　6. I FSM：浪涌電流

  　　指功率二極管所能承受的最大的連續一個或幾個工頻周期的過電流。

功率二極管的應用

• 　　1 工頻應用：整流

  　　2 開速開關應用：開關電源、不間斷電源、交流電動機

  　　3 逆變電路：與晶閘管、GTO、GCT和IGBT等器件反并聯續流用。

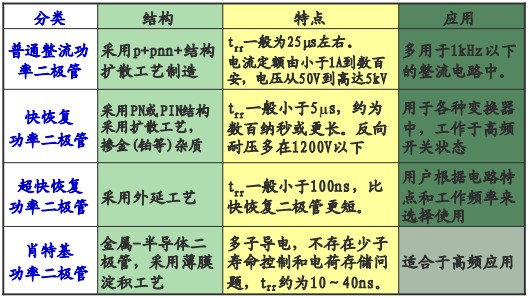

功率二極管的結構、特點及應用比較
