控制器能設置為兩種傳輸模式（ASCII或RTU）中的任何一種在標準的Modbus網絡通信。用戶選擇想要的模式，包括串口通信參數（波特率、校驗方式等），在配置每個控制器的時候，在一個Modbus網絡上的所有設備都必須選擇相同的傳輸模式和串口參數。

　　所選的ASCII或RTU方式僅適用于標準的Modbus網絡，它定義了在這些網絡上連續傳輸?shù)南⒍蔚拿恳晃唬约皼Q定怎樣將信息打包成消息域和如何解碼。

　　在其它網絡上（象MAP和Modbus Plus）Modbus消息被轉成與串行傳輸無關的幀。

　　1、ASCII模式

　　當控制器設為在Modbus網絡上以ASCII（美國標準信息交換代碼）模式通信，在消息中的每個8Bit

　　字節都作為兩個ASCII字符發送。這種方式的主要優點是字符發送的時間間隔可達到1秒而不產生錯誤。

　　代碼系統

　　十六進制，ASCII字符0...9，A...F

　　消息中的每個ASCII字符都是一個十六進制字符組成

　　每個字節的位

　　1個起始位

　　7個數據位，最小的有效位先發送

　　1個奇偶校驗位，無校驗則無

　　1個停止位（有校驗時），2個Bit（無校驗時）

　　錯誤檢測域

　　LRC(縱向冗長檢測)

　　2、RTU模式

　　當控制器設為在Modbus網絡上以RTU（遠程終端單元）模式通信，在消息中的每個8Bit字節包含兩

　　個4Bit的十六進制字符。這種方式的主要優點是：在同樣的波特率下，可比ASCII方式傳送更多的數據。

　　代碼系統

　　8位二進制，十六進制數0...9，A...F

　　消息中的每個8位域都是一個兩個十六進制字符組成

　　每個字節的位

　　1個起始位

　　8個數據位，最小的有效位先發送

　　1個奇偶校驗位，無校驗則無

　　1個停止位（有校驗時），2個Bit（無校驗時）

　　錯誤檢測域

　　CRC(循環冗長檢測)

　　兩種傳輸模式中（ASCII或RTU），傳輸設備以將Modbus消息轉為有起點和終點的幀，這就允許接收的設備在消息起始處開始工作，讀地址分配信息，判斷哪一個設備被選中（廣播方式則傳給所有設備），判知何時信息已完成。部分的消息也能偵測到并且錯誤能設置為返回結果。

　　1、ASCII幀

　　使用ASCII模式，消息以冒號（:）字符（ASCII碼 3AH）開始，以回車換行符結束（ASCII碼 0DH,0AH）。

　　其它域可以使用的傳輸字符是十六進制的0...9,A...F。網絡上的設備不斷偵測“:”字符，當有一個冒號接收到時，每個設備都解碼下個域（地址域）來判斷是否發給自己的。

　　消息中字符間發送的時間間隔最長不能超過1秒，否則接收的設備將認為傳輸錯誤。一個典型消息幀如下所示：

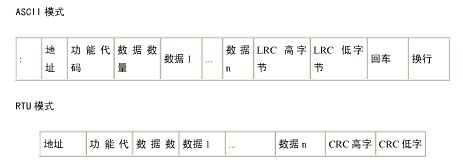

　　圖1 ASCII消息幀

　　2、RTU幀

　　使用RTU模式，消息發送至少要以3.5個字符時間的停頓間隔開始。在網絡波特率下多樣的字符時間，這是最容易實現的(如下圖的T1-T2-T3-T4所示)。傳輸?shù)牡谝粋€域是設備地址?？梢允褂玫膫鬏斪址鞘M制的0...9,A...F。網絡設備不斷偵測網絡總線，包括停頓間隔時間內。當?shù)谝粋€域（地址域）接收到，每個設備都進行解碼以判斷是否發往自己的。在最后一個傳輸字符之后，一個至少3.5個字符時間的停頓標定了消息的結束。一個新的消息可在此停頓后開始。

　　整個消息幀必須作為一連續的流轉輸。如果在幀完成之前有超過1.5個字符時間的停頓時間，接收設備將刷新不完整的消息并假定下一字節是一個新消息的地址域。同樣地，如果一個新消息在小于3.5個字符時間內接著前個消息開始，接收的設備將認為它是前一消息的延續。這將導致一個錯誤，因為在最后的CRC域的值不可能是正確的。一典型的消息幀如下所示：

　　圖2 RTU消息幀

　　3、地址域

　　消息幀的地址域包含兩個字符（ASCII）或8Bit（RTU）。可能的從設備地址是0...247 (十進制)。單個設備的地址范圍是1...247。主設備通過將要聯絡的從設備的地址放入消息中的地址域來選通從設備。

　　當從設備發送回應消息時，它把自己的地址放入回應的地址域中，以便主設備知道是哪一個設備作出回應。

　　地址0是用作廣播地址，以使所有的從設備都能認識。當Modbus協議用于更高水準的網絡，廣播可能不允許或以其它方式代替。

　　4、如何處理功能域

　　消息幀中的功能代碼域包含了兩個字符（ASCII）或8Bits（RTU）?？赡艿拇a范圍是十進制的1...255。

　　當然，有些代碼是適用于所有控制器，有此是應用于某種控制器，還有些保留以備后用。

　　當消息從主設備發往從設備時，功能代碼域?qū)⒏嬷畯脑O備需要執行哪些行為。例如去讀取輸入的開關狀態，讀一組寄存器的數據內容，讀從設備的診斷狀態，允許調入、記錄、校驗在從設備中的程序等。

　　當從設備回應時，它使用功能代碼域來指示是正常回應(無誤)還是有某種錯誤發生（稱作異議回應）。

　　對正常回應，從設備僅回應相應的功能代碼。對異議回應，從設備返回一等同于正常代碼的代碼，但最重要的位置為邏輯1。

　　例如：一從主設備發往從設備的消息要求讀一組保持寄存器，將產生如下功能代碼：

　　0 0 0 0 0 0 1 1 （十六進制03H）

　　對正?；貞瑥脑O備僅回應同樣的功能代碼。對異議回應，它返回：

　　1 0 0 0 0 0 1 1 （十六進制83H）

　　除功能代碼因異議錯誤作了修改外，從設備將一獨特的代碼放到回應消息的數據域中，這能告訴主設備發生了什么錯誤。

　　主設備應用程序得到異議的回應后，典型的處理過程是重發消息，或者診斷發給從設備的消息并報告給操作員。

　　5、數據域

　　數據域是由兩個十六進制數集合構成的，范圍00...FF。根據網絡傳輸模式，這可以是由一對ASCII字符組成或由一RTU字符組成。

　　從主設備發給從設備消息的數據域包含附加的信息：從設備必須用于進行執行由功能代碼所定義的所為。這包括了象不連續的寄存器地址，要處理項的數目，域中實際數據字節數。

　　例如，如果主設備需要從設備讀取一組保持寄存器（功能代碼03），數據域指定了起始寄存器以及要讀的寄存器數量。如果主設備寫一組從設備的寄存器（功能代碼10十六進制），數據域則指明了要寫的起始寄存器以及要寫的寄存器數量，數據域的數據字節數，要寫入寄存器的數據。

　　如果沒有錯誤發生，從從設備返回的數據域包含請求的數據。如果有錯誤發生，此域包含一異議代碼，主設備應用程序可以用來判斷采取下一步行動。

　　在某種消息中數據域可以是不存在的（0長度）。例如，主設備要求從設備回應通信事件記錄（功能代碼0B十六進制），從設備不需任何附加的信息。

　　6、錯誤檢測域

　　標準的Modbus網絡有兩種錯誤檢測方法。錯誤檢測域的內容視所選的檢測方法而定。

　　ASCII當選用ASCII模式作字符幀，錯誤檢測域包含兩個ASCII字符。這是使用LRC（縱向冗長檢測）方法

　　對消息內容計算得出的，不包括開始的冒號符及回車換行符。LRC字符附加在回車換行符前面。

　　RTU當選用RTU模式作字符幀，錯誤檢測域包含一16Bits值(用兩個8位的字符來實現)。錯誤檢測域的內容是通過對消息內容進行循環冗長檢測方法得出的。CRC域附加在消息的最后，添加時先是低字節然后是高字節。故CRC的高位字節是發送消息的最后一個字節。

　　7、字符的連續傳輸

　　當消息在標準的Modbus系列網絡傳輸時，每個字符或字節以如下方式發送（從左到右）：

　　最低有效位...最高有效位

　　使用ASCII字符幀時，位的序列是：

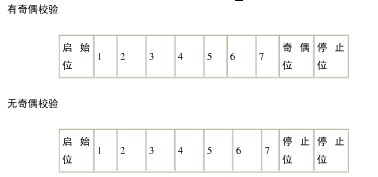

　　圖3. 位順序（ASCII）

　　使用RTU字符幀時，位的序列是：

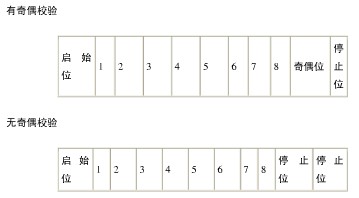

　　圖4. 位順序（RTU）

　　Modbus 協議是應用于電子控制器上的一種通用語言。

　　1、在Modbus網絡上轉輸

　　標準的Modbus口是使用一RS-232C兼容串行接口，它定義了連接口的針腳、電纜、信號位、傳輸波特率、奇偶校驗。控制器能直接或經由Modem組網。

　　控制器通信使用主—從技術，即僅一設備（主設備）能初始化傳輸（查詢）。其它設備（從設備）根據主設備查詢提供的數據作出相應反應。典型的主設備：主機和可編程儀表。典型的從設備：可編程控制器。

　　主設備可單獨和從設備通信，也能以廣播方式和所有從設備通信。如果單獨通信，從設備返回一消息作為回應，如果是以廣播方式查詢的，則不作任何回應。Modbus協議建立了主設備查詢的格式：設備（或廣播）地址、功能代碼、所有要發送的數據、一錯誤檢測域。

　　從設備回應消息也由Modbus協議構成，包括確認要行動的域、任何要返回的數據、和一錯誤檢測域。

　　如果在消息接收過程中發生一錯誤，或從設備不能執行其命令，從設備將建立一錯誤消息并把它作為回應發送出去。

　　2、在其它類型網絡上轉輸

　　在其它網絡上，控制器使用對等技術通信，故任何控制都能初始和其它控制器的通信。這樣在單獨的通信過程中，控制器既可作為主設備也可作為從設備。提供的多個內部通道可允許同時發生的傳輸進程。

　　在消息位，Modbus協議仍提供了主—從原則，盡管網絡通信方法是“對等”。如果一控制器發送一消息，它只是作為主設備，并期望從從設備得到回應。同樣，當控制器接收到一消息，它將建立一從設備回應格式并返回給發送的控制器。

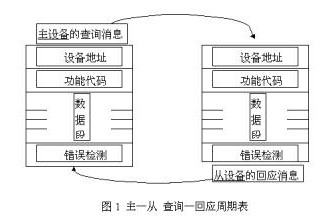

　　3、查詢—回應周期

　?。?）查詢

　　查詢消息中的功能代碼告之被選中的從設備要執行何種功能。數據段包含了從設備要執行功能的任何附加信息。例如功能代碼03是要求從設備讀保持寄存器并返回它們的內容。數據段必須包含要告之從設備的信息：從何寄存器開始讀及要讀的寄存器數量。錯誤檢測域為從設備提供了一種驗證消息內容是否正確的方法。

　?。?）回應

　　如果從設備產生一正常的回應，在回應消息中的功能代碼是在查詢消息中的功能代碼的回應。數據段包括了從設備收集的數據：象寄存器值或狀態。如果有錯誤發生，功能代碼將被修改以用于指出回應消息是錯誤的，同時數據段包含了描述此錯誤信息的代碼。錯誤檢測域允許主設備確認消息內容是否可用。
