可編程增益放大器含全平衡差動放大器模塊、譯碼器模塊和電阻開關陣列模塊，全平衡差動放大器模塊中的負反饋電阻分壓器的電阻比確定該放大器的最大增益，通過譯碼器模塊的譯碼結果控制電阻開關陣列模塊衰減輸入信號的衰減量，最終實現該放大器的增益的可編程。

　　電阻開關陣列模塊是兩個對稱的含模擬開關的電阻衰減網絡，它們的輸入電阻恒定，確保對前級形成恒定的負載效應。

　　可編程增益放大器具有以下優點：結構簡單；帶寬穩定；和輸入電阻恒定，對前級形成恒定的負載效應，在該放大器與前級之間不需增加緩沖電路來隔離。

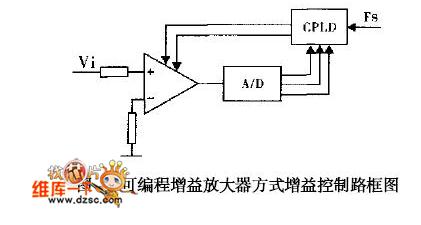

　　可編程增益放大電路可對模擬信號進行放大、轉換、濾波，并能把器件中的多個功能模塊互聯，對電路進行重構，還可調整電路的增益、帶寬和閾值。

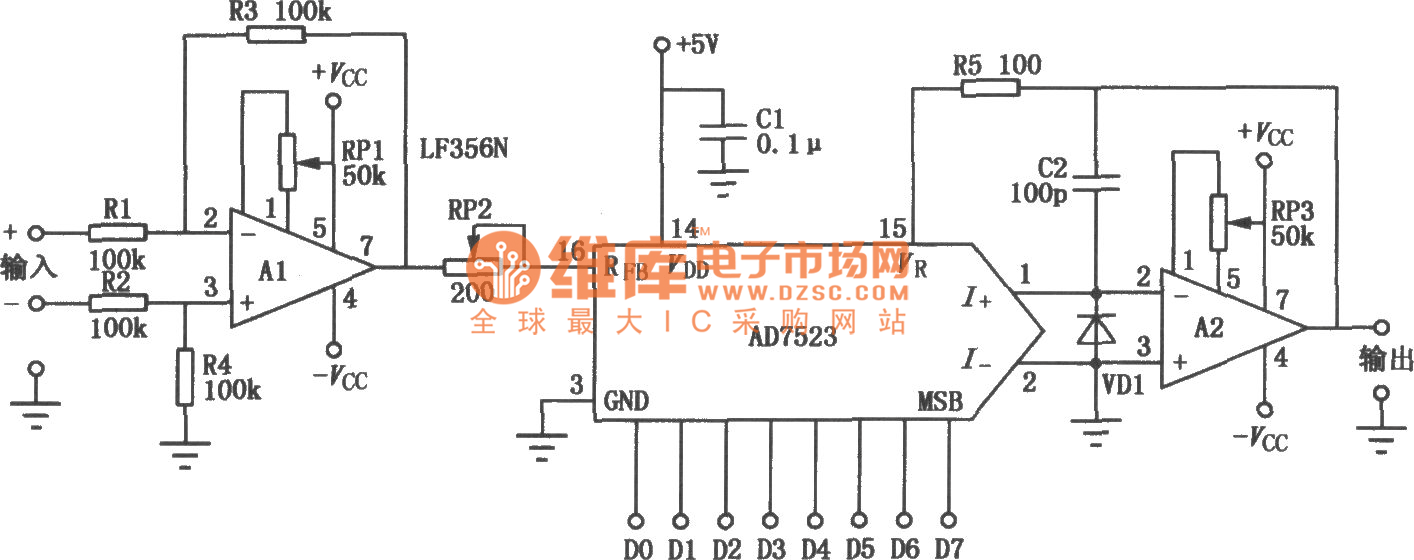

　　以AD7523構成的可編程增益放大為例，如圖所示是采用A／D轉換器AD7523構成的可編程增益放大器。電路由8位數據來控制增益，使增益在1～256范圍內變化，由于從D7(最高位)開始依次只有1位電平為高，所以能以6dB為步長，從6dB變到42dB。AD7523片內有模擬開關和R-2R梯形網絡，額定阻值為5～20kΩ，中心值為10kΩ。若從RFB端直接輸入信號，側輸入電阻很低，所以在前面接入緩沖放大器Al，起到倒相的作用。若從Al的同相端輸入，則可得到同相信號。對于可變?cè)鲆娣糯笃鳎粼鲆娓?，則失調電壓大，因此需要對運放進行準確調零，尤其要注意Al的輸出。在RFB端串聯電位器RP2進行增益的校準。運放A2由于負反饋可變，設定增益越大，閉環頻率響應越壞。需要選用增益可變范圍窄或開環頻率特性好的運放。對于小功率或精密運放，因?yàn)闋奚私涣魈匦?，所以?dāng)輸入幾千赫茲以上的信號時應予以注意。

　　以基于VCA822的可編程增益放大器為例，其設計及工作原理如下：
　　設計一個通過鍵盤設置增益，且具有AGC功能的寬帶放大器。放大器輸入端采用同相放大電路進行阻抗匹配，使輸入電阻達到MΩ數量級。該系統設計分為寬帶放大、峰值采樣、人機交互等3個模塊。

　　寬帶放大模塊中電壓增益可預置的功能是由VCA822實現。VCA822一款直流耦合型寬頻帶壓控增益放大器，最大工作頻帶寬度可達150 MHz。放大器增益由控制電壓和外圍電阻阻值共同決定?？刂齐妷旱妮敵鍪怯蓡纹瑱C(jī)運算并控制D／A轉換器而輸出的，因而能夠?qū)崿F(xiàn)較精確的數控。另外，放大器后級接入兩檔信號處理電路，一檔增益0 dB，另一檔為衰減檔，通過一個控制端口，實現信號在這兩檔位之間選擇。這種方法的優點在于條理清晰，控制方便，易于單片機處理。

　　針對峰值采樣，采用數字檢波，即通過高速A／D轉換器對輸出的正弦信號進行采樣，判斷一定時間內采集到的數字信號的最大值，該最大值即為該信號的峰值。而這種通用數字峰值檢波電路僅能在低頻段效果良好，針對系統設計要求中的高頻信號，以及某些特定頻率信號，將產生一定誤差。采用雙頻數字峰檢對信號進行采樣，這種方案可有效避免產生誤差。

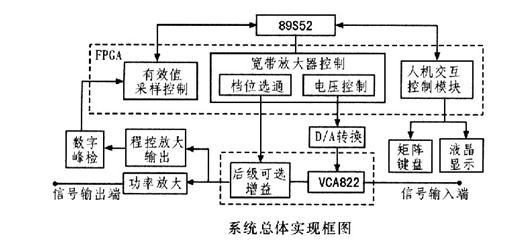

　　在上述兩模塊的基礎上實現AGC的功能。峰值檢波測得的電壓值反饋回單片機，單片機對寬帶放大電路實現放大精確控制。通過這種方式可將輸出信號的峰值穩定在4．8 V左右。該系統總體實現框圖如下圖所示。

　　可編程增益放大器的性能參數可以根據D/A轉換器的相應參數換算得到，根據MAX502的性能指標其性能參數如下：

　　輸入失調電壓：＜±1mV （未調整）

　　輸入失調溫漂：±5μV/℃

　　增益誤差：＜0.07%（未調整）

　　增益溫度系數：＜±1ppm/℃

　　單位增益帶寬：3MHz

　　壓擺率：5V/μs

　　輸出擺幅：±10V（2kΩ負載）

　　輸出電阻：0.2Ω

　　輸出噪聲電壓：25nV/ Hz

　　總諧波失真（THD）：-90dB

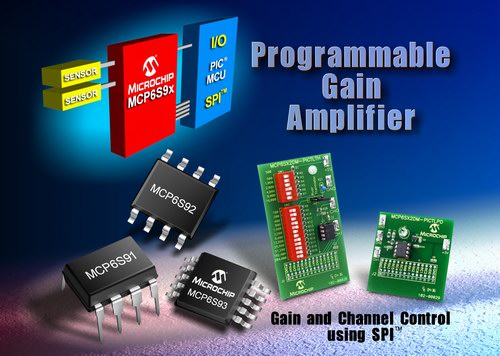

　　具有8級增益的SPI總線可編程增益放大器是Microchip Technology（美國微芯科技公司）發布的一款可編程增益放大器系列產品，它是可編程增益放大器的一個發展。

　　它是通過對放大器進行數字控制，系統設計不再是固定不變的，而是可以在運行過程中隨時改變，從而減少了對外部元件的需求。"

　　新器件主要應用于工業、儀器儀表、信號處理和傳感處理等領域。

　　新器件可提供1通道和2通道輸入，有8個增益等級，能在較低的工作電流下實現1MHz至18 MHz的增益帶寬，降低了電源要求。新器件的工作電壓為2.5伏至5.5伏，工作溫度從-40oC到+125oC。此外，新器件可以保持較低的噪音（10 nV/rtHz），以及較低的偏移電壓（150uV），總諧波失真加上噪聲（THD+N）僅為0.0011％，設定時間為200ns，能夠穩定運行于1、2、4、5、8、10、16和32V/V的增益系統。
