對于耗盡型的JFET，在平衡時(不加電壓)時，溝道電阻最??；電壓V_ds和V_gs都可改變柵p-n結勢壘的寬度，并因此改變溝道的長度和厚度（柵極電壓使溝道厚度均勻變化，源漏電壓使溝道厚度不均勻變化），使溝道電阻變化，從而導致Ids變化，以實現對輸入信號的放大。

　　當V_ds較低時，JFET的溝道呈現為電阻特性，是所謂電阻工作區，這時漏極電流基本上隨著電壓V_ds的增大而線性上升，但漏極電流隨著柵極電壓V_gs的增大而平方式增大；進一步增大V_ds時，溝道即首先在漏極一端被夾斷，則漏極電流達到最大而飽和（飽和電流搜大小決定于沒有被夾斷的溝道的電阻），這就是JFET的飽和放大區，這時JFET呈現為一個恒流源。

?　　JFET的放大作用可用所謂跨導g_m = δI_ds / δV_gsS ](V_ds =常數) 來表示，要求跨導越大越好。

　　N溝道和P溝道結型場效應管的工作原理完全相同，現以N溝道結型場效應管為例，分析其工作原理。

　　N溝道結型場效應管工作時，也需要外加如圖1所示的偏置電壓，即在柵-源極間加一負電壓(v_GS＜0)，使柵-源極間的P+N結反偏，柵極電流i_G≈0，場效應管呈現很高的輸入電阻(高達108W左右)。在漏-源極間加一正電壓(v_DS＞0)，使N溝道中的多數載流子電子在電場作用下由源極向漏極作漂移運動，形成漏極電流i_D。i_D的大小主要受柵-源電壓v_GS控制，同時也受漏-源電壓v_DS的影響。因此，討論場效應管的工作原理就是討論柵-源電壓v_GS對漏極電流i_D（或溝道電阻）的控制作用，以及漏-源電壓v_DS對漏極電流i_D的影響。

　　v_GS對i_D的控制作用

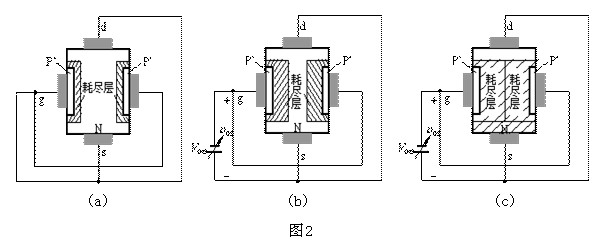

　　圖2所示電路說明了v_GS對溝道電阻的控制作用。為便于討論，先假設漏-源極間所加的電壓v_DS=0。當柵-源電壓v_GS=0時，溝道較寬，其電阻較小，如圖2(a)所示。當v_GSGS| 的增加，耗盡層將主要向N溝道中擴展，使溝道變窄，溝道電阻增大，如圖2(b)所示。當|v_GS| 進一步增大到一定值|V_P| 時，兩側的耗盡層將在溝道中央合攏，溝道全部被夾斷，如圖2(c)所示。由于耗盡層中沒有載流子，因此這時漏-源極間的電阻將趨于無窮大，即使加上一定的電壓v_DS，漏極電流iD也將為零。這時的柵-源電壓稱為夾斷電壓，用V_P表示。

　?、偈请妷嚎刂破骷?，則不需要大的信號功率。

　?、谑嵌鄶?shù)載流子導電的器件，是所謂單極晶體管，則無少子存儲與擴散問題，速度高，噪音系數低；而且漏極電流Ids的溫度關系決定于載流子遷移率的溫度關系，則電流具有負的溫度系數，器件具有自我保護的功能。

　?、圯斎攵耸欠雌膒-n結, 則輸入阻抗大, 便于匹配。

　　④輸出阻抗也很大, 呈現為恒流源，這與BJT大致相同。

　?、軯FET一般是耗盡型的，但若采用高阻襯底, 也可得到增強型JFET(增強型JFET在高速、低功耗電路中很有應用價值)；但是一般只有短溝道的JFET才是能很好工作的增強型器件。實際上，靜電感應晶體管也就是一種短溝道的JFET。

　　⑥溝道是處在半導體內部，則溝道中的載流子不受半導體表面的影響，因此遷移率較高、噪聲較低。
