高壓板電路是一種DC/AC(直流/交流)變換器，它的工作過程就是開關電源工作的逆變過程。開關電源是將市電電網的交流電壓轉變?yōu)榉€(wěn)定的12V直流電壓，而高壓板電路正好相反，將開關電源輸出的12V直流電壓轉變?yōu)楦哳l(40～80kHz)的高壓(600～800V)交流電。

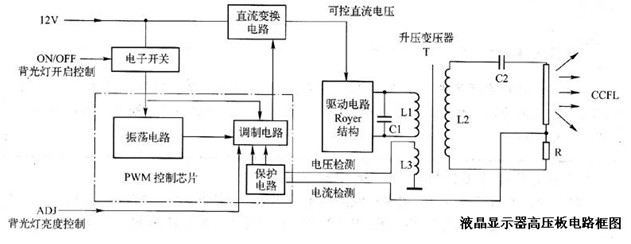

　　電路主要由驅動電路(振蕩電路、調制電路)、直流變換電路、Royer結構的驅動電路、保護檢測電路、諧振電容、輸出電流取樣、CCFL等組成。在實際的高壓板中，常將振蕩器、調制器、保護電路集成在一起，組成一塊小型集成電路，一般稱為PWM控制IC。

　　圖中的ON/OFF為振蕩器啟動/停止控制信號輸入端，該控制信號來自驅動板(主板)微控制器(MCU)。當液晶顯示器由待機狀態轉為正常工作狀態后，MCU向振蕩器送出啟動工作信號(高/低電平變化信號)，振蕩器接收到信號后開始工作，產生頻率40～80kHz的振蕩信號送入調制器，在調制器內部與MCU送來的PWM亮度調整信號進行調制后，輸出PWM激勵脈沖信號，送往直流變換電路，使直流變換電路產生可控的直流電壓，為Royer結構的驅動電路功率管供電。功率管及外圍電容C1和變壓器繞組L1(相當于電感)組成自激振蕩電路，產生的振蕩信號經功率放大和升壓變壓器升壓耦合，輸出高頻交流高壓，點亮背光燈管。

　　為了保護燈管，需要設置過電流和過電壓保護電路。過電流保護檢測信號從串聯在背光燈管上的取樣電阻R上取得，輸送到驅動控制IC；過電壓保護檢測信號從L3上取得，也輸送到驅動控制IC。當輸出電壓及背光燈管工作電流出現異常時，驅動控制IC控制調制器停止輸出，從而起到保護的作用。

　　調節亮度時，亮度控制信號加到驅動控制IC，通過改變驅動控制IC輸出的PWM脈沖的占空比，進而改變直流變換器輸出的直流電壓大小，也就改變了加在驅動輸出管上的電壓大小，即改變了自激振蕩的振蕩幅度，從而使升壓變壓器輸出的信號幅度、CCFL兩端的電壓幅度發生變化，達到調節亮度的目的。

　　該電路只能驅動一只背光燈管。由于背光燈管不能并聯或串聯應用，所以，若需要驅動多只背光燈管，必須由相應的多個升壓變壓器輸出電路及相適配的激勵電路來驅動。

　　所謂高壓板主要是用來產生高壓，以驅動冷陰極燈管發光，對特性及要求如下。

　　①???? 高啟動電壓，啟動時需要高達1500V的電壓，正常工作時降侄至600~800V。

　　②???? 亮度可調，體現到電路上即為高壓可調。臺式液晶顯示器一般采用先下降壓再升壓方式，用降壓電路進行調光，筆記本顯示器一般采用PWM式。

　　目前液晶顯示器的背光電路大致可分為兩大類：

　　第一類是由降壓變換成電路和推挽自激式高壓變換電路組成，輸入的12~16V直流電壓進入背光電路后先經降壓電路變換，得到一個低于輸入電壓的受控電壓，再加到自激式推挽升壓變換得到1500V左右的高壓。輸入電壓超高，輸出電壓及電流就越大。

　?、???? 高壓板在維修過程中盡量不斷開燈管通電試驗，以防擊穿高壓產生開關管及高壓變壓器。

　?、???? 維修中盡量使用維修電源供電，并將維修電流調到2A左右。

　?、???? 維修后要注意高壓電路部分的絕緣。

　　④???? 拆機修理注意事項：

　　不良的LCD也應小心操作

　　1.為了防止造成其它不良，請小心操作不良LCD片

　　2.不良LCD片可以修理，不要堆疊LCD

　　3. LCD是由易碎的零件組成，如TCP、玻璃等， 堆疊LCD會造成不必要的損壞.

　　4.連接時請勿重壓，重壓會轉移到LCD最脆弱的部分TCP，并最終造成TCP破裂或其它意想不到的損壞，將背光燈的連接線置于LCD后。

　　5.如果背光燈的連接線放在LCD之前，背光燈的連接器會劃傷偏光鏡表面，千萬不要在電源開啟的狀態下連接或斷開LCD。

　　6.LCD是由CMOS（金屬氧化物半導體）組成的，這種物質在EOS（電壓不穩）狀態下非常脆弱，請勿在電源開啟的狀態下連接或移動LCD。

　　7.靜電會導致?lián)p壞，組裝產品時必須佩帶靜電手壞。

　　8.在通常狀況不能直接用手接觸表面的連接頭或改變裝置。
