集群通信系統，是一種高級移動調度系統，代表著通信體制之一的專用移動通信網發展方向。

　　CCIR稱之為Trunking System(中繼系統)，為與無線中繼的中繼系統區別，自1987年以來，更多譯者將其翻譯成集群系統。

　　追溯到它的產生，集群的概念確實是從有線電話通信中的“中繼”概念而來。1908年，E．C．Mo1ina發表的“中繼”曲線的概念等級，證明了一群用戶的若干中繼線路的概率可以大大提高中繼線的利用率?！凹骸边@一概念應用于無線電通信系統，把信道視為中繼。“集群”的概念，還可從另一角度來認識，即與機電式(縱橫制式)交換機類比，把有線的中繼視為無線信道，把交換機的標志器視為集群系統的控制器，當中繼為全利用度時，就可認為是集群的信道。集群系統控制器能把有限的信道動態地、自動地最佳分配給系統的所有用戶，這實際上就是信道全利用度或我們經常使用的術語“信道共用”。

　　綜上所述，所謂集群通信系統，即系統所具有的可用信道可為系統的全體用戶共用，具有自動選擇信道功能，它是共享資源、分擔費用、共用信道設備及服務的多用途、高效能的無線調度通信系統。

　　傳統的專用移動通信在移動通信中占有相當大的份量，最初由幾部普通步話機就可以組成一個無線電調度網，這種網在廠、礦等部門仍被大量采用，但網的功能過于簡單。其中有單頻單工制和雙頻單工制兩種工作方式，前者干擾大、設備簡單；后者干擾小，但設備復雜一些。無論是單頻單工還是雙頻單工制式，都只能是按鍵通話，一方講話，另一方只能聽。為避免通話上的不便，員通用的工作方式是雙頻雙工，通話雙方可以同時發信，但頻率利用率低。典型的無線調度系統是單局單站制、雙頻雙工工作方式，并且具有選擇性呼叫功能的無線調度網，根據業務規模和組織方式，可確定其為單級調度或多級調度。

　　可見，傳統的專用業務移動通信系統指的是應用于某個行業或某個部門內以調度指揮為主要特征的移動通信系統。這種通信方式順其發展過程來看，從一對一單對對講開始，到單信道一呼百應且進一步到選呼系統，后來發展成多信道自動撥號系統，它們的主要特點在于信道是“專有”的。也就是說通話過程中用戶使用的頻率是固定的，這就導致一旦用戶選擇了某信道，那么它的通話就只能在這一信道上，直至通話結束；如果這一信道已被其它用戶占用，則它就不能選擇其它空閑信道，從而出現阻塞。由此可見，傳統的專用業務通信系統頻率利用率低，而導致通信質量降低。

　　針對上述專用業務移動通信系統中存在的缺點，就產生了高層次的專用業務移動通信形式——集群通信系統。

　　1、共用頻率 將原來配給各部門專有的頻率加以集中，供各家共用。

　　2、共用設施 由于頻率共用，就有可能將各家分建的控制中心和基站等設施集中合建。

　　3、共享覆蓋區 可將各家鄰近覆蓋區的網絡互連起來，從而獲得更大覆蓋區。

　　4、共享通信業務 可利用網絡有組織地發送各種專業信息為大家服務。

　　5、分擔費用 共同建網可以大大降低機房、電源等建網投資，減少運營人員，并可分?jǐn)傎M(fèi)用。

　　6、改善服務 由于多信道共用，可調劑余缺、集中建網，可加強管理、維修，因此提高了服務等級，增加了系統功能。

　　7、具有調度指揮功能。

　　8、兼容有線通信。

　　9、智能化，微機軟件化，增加了系統功能。

　　10、具有控制、交換、中繼功能。

　　總之，集群通信系統是共享資源，分擔費用，向用戶提供優良服務的多用途、高效能而又廉價的先進無線調度通信系統。

　　集群通信系統通常有以下幾種分類方式：

　　(1)按信令方式分有共路信令方式和隨路信令方式。共路信令是設定一個專門的控制信道傳信令，這種方式的優點是信令速度快，電路容易實現，但占用信道。隨路信令是在一個信道中同時傳話音和信令，信令不單獨占用信道，可節約信道，缺點是接續速度慢。

　　(2)按信令占有信道方式分有固定式和搜索式。在固定式中，起呼占用固定信道。搜索式起呼占用隨機信道，需不斷搜索變化的信令信道，忙時信令信道可作話問信道，新空出的話音信道可接替控制信道。固定式實施簡單，后者實施復雜。

　　(3)按通話占用信道分有信息集群(亦稱消息集群)和傳輸集群。信息集群系統中，用戶通話占用一次信道完成整個通話過程，而傳輸集群系統中，一次完整的通話要分幾次在不同的信道上完成。信息集群的優點是通話完整性好，缺點是講話停頓時仍占信道，信道利用率低。傳輸集群一般分為純傳輸集群和準傳輸集群，或兩者兼用，這種方式的優點是信道利用率高、通信保密性好，缺點是通話完整性較差。

　　(4)按控制方式分有集中控制方式和分散控制方式。集中控制式是指由一個智能終端控制，統一管理系統內話務信道的方式。分散式是指每一信道都有單獨的智能控制終端的管理方式。

　　(5)按呼叫處理方式分有損失制和等待制系統。損失制系統中，當話音信道占滿時，呼叫被示忙，要通話需重新呼叫，信道利用率低。在等待制系統中，信道被占滿時，對新申請者采取呼叫排隊方式處理，不必重新申請，信道利用率高。

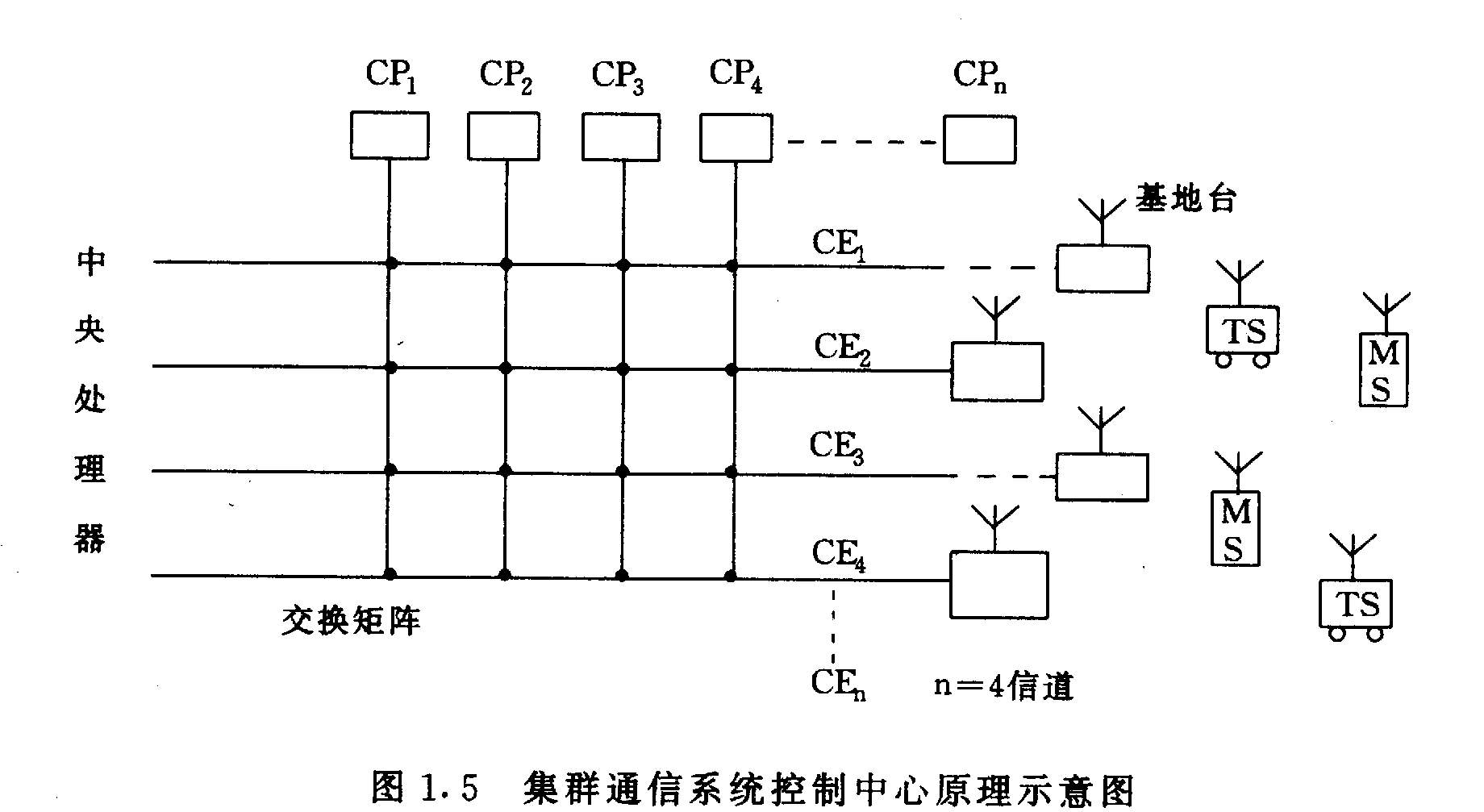

　　根據集群用戶業務需要，集群移動通信系統從組網規模上看，可分為單區系統和多區系統。

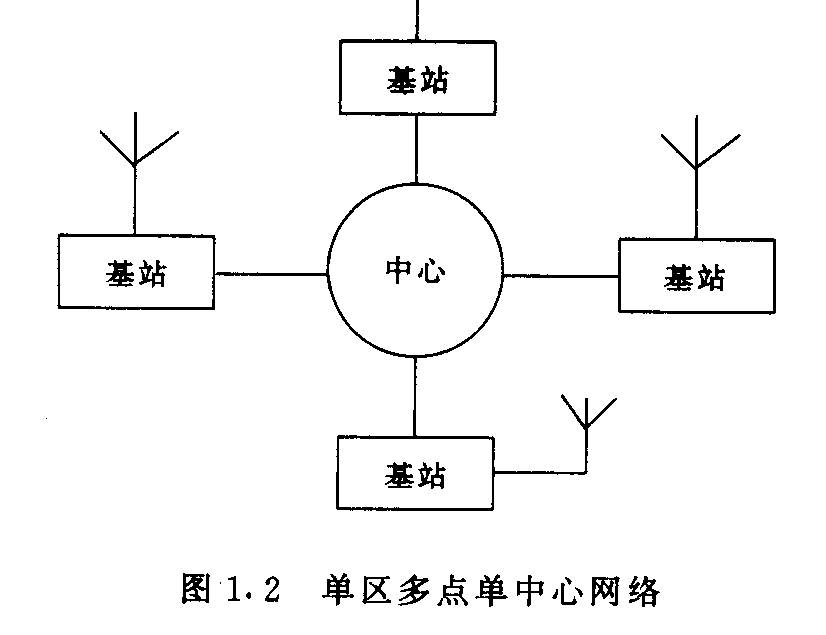

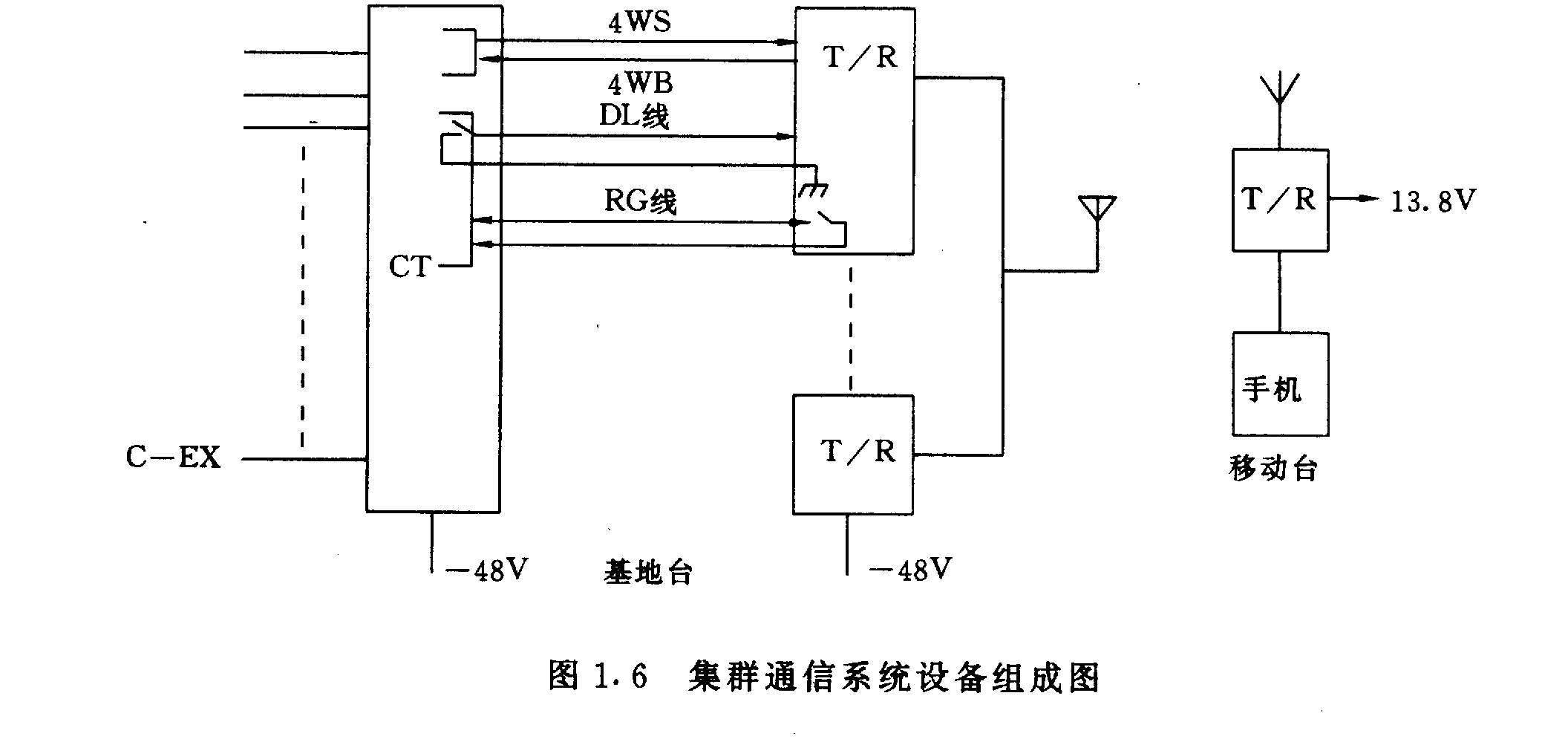

　　單區系統適用于容量小、覆蓋面積小的業務組網，該系統設備組成簡單，即由一個基本型的系統設備組成。

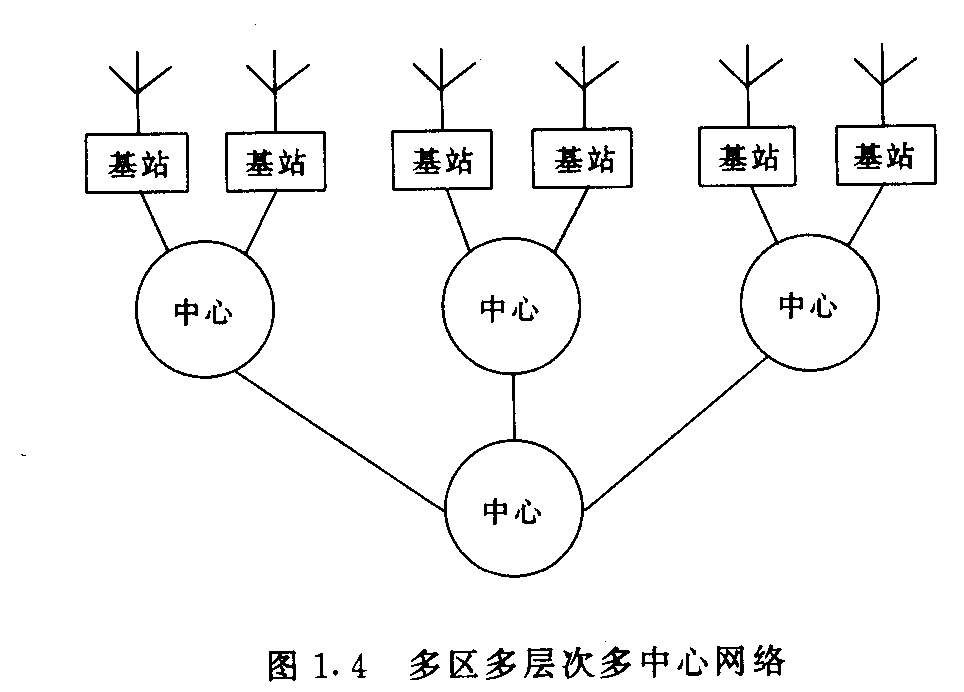

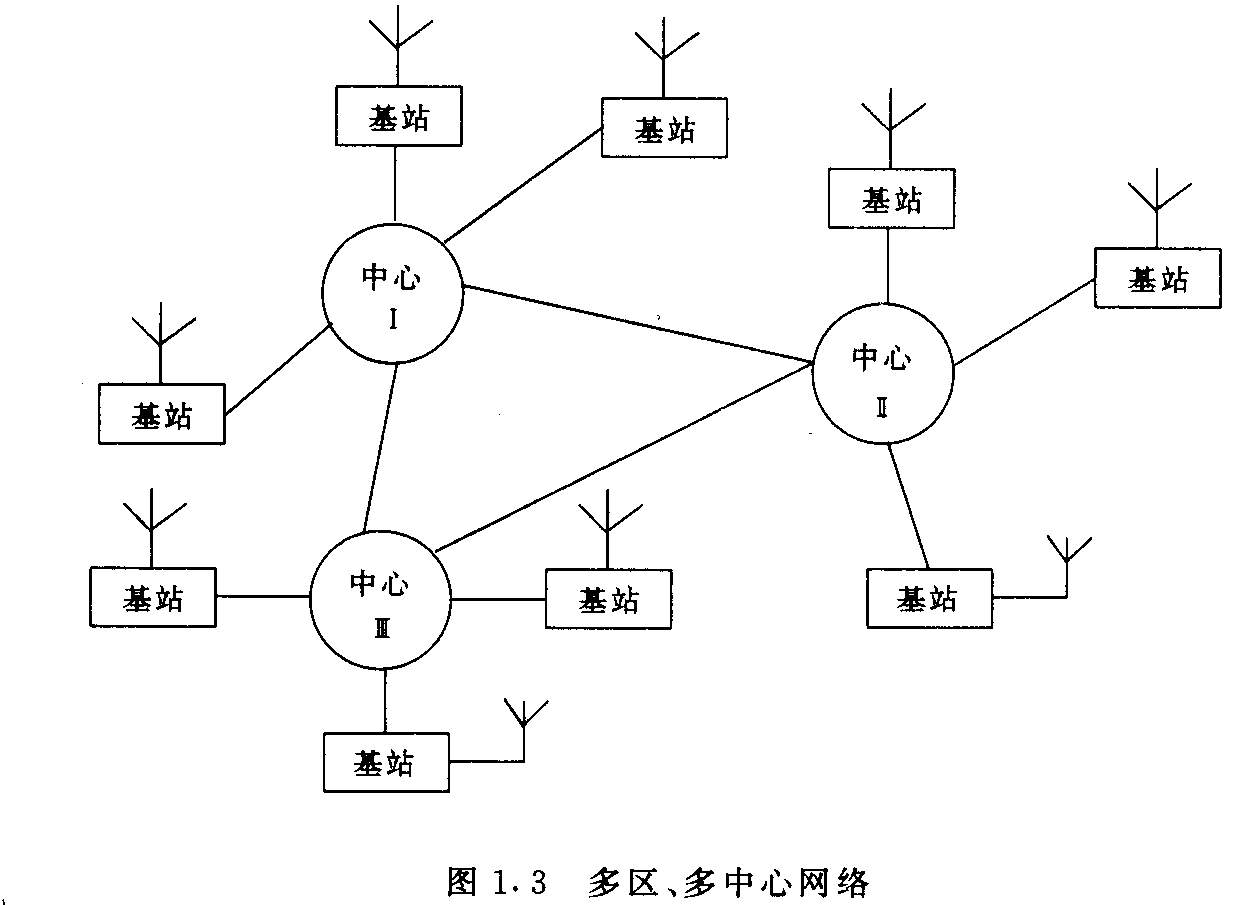

　　多區系統適用于容量大、覆蓋面大的業務組網，其系統設備組成復雜，它由多個單區系統加上連接設備(有線或無線及專用接口設備)組合而成。無論是單區制還是多區制的集群通信系統，它們所要完成的基本功能是相同的。

　　(1)系統一般功能(以典型系統為例)：

　　集群系統信道：20個單呼地址碼數目：48000個群呼組數：4000每群最大用戶數：48000數據速率：1．2—19．2kbps按續時間：小于0．5秒(2)系統可靠性能多信道：按申請分配，一個信道故障，仍正常工作；接收機干擾關閉發射機故障關閉系統自我診斷故障弱化(3)系統入網功能自動重發，按下PTT開關時，自動重發電話號碼，直到接通為止忙時排隊／回叫(特有)最近用戶優先錯誤移動臺保護連續性更新指定禁止通話音呼叫序列個別私密通話系統尋找和鎖定連網操作(4)優先級別系統有5—8個優先級別：

　　緊急呼叫戰術性優先指令優先操作性優先正常(5)特殊呼叫系統呼叫大組呼叫小組呼叫(6)自動電話互聯能提供自動全雙工移動電話功能無線---有線轉換，無線電話會議DTMF信令，50個號碼存取，自動撥號私密通話數字話音加密國內長途，國際直撥(事先申請)一般用戶限時(7)特殊功能移動數據終端中斷和常用掃描內部診斷結果和占用時間管理自動多站選擇無線電禁止動態重組(8)通信功能無線用戶可與有線用戶進行通信有線用戶可與無線用戶選址通信(個人直呼和組呼)無線用戶之間進行可選呼通信(個人選呼和組呼)(9)具有電腦管理自動計時計費系統功能，并設有話音存貯、輸出打印功能。

　　(10)根據不同用戶的需要，管理人員可通過顯示器和鍵盤或固化的標準軟件將通信網正常工作時的系統文件、用戶文件輸入計算機內，使管理人員能及時了解網內的工作情況(11)具有全禁聽、禁發功能若某一用戶在占用信道，其他無線用戶則處于禁聽、禁發狀態，即聽不到別的用戶講話聲音，通過電臺的收信指示燈，可以知道處于忙時。此時如有別的用戶發信，電臺則會通過本身的揚聲器發出忙時提示音，完成禁發，從而不會干擾正在通話的用戶。

　　(12)其他功能故障報警，有聲、燈、顯示部位三種方式同時進行。

　　中繼線使用情況記錄基地臺故障報警移動臺的數傳及終端處理傳送圖表、圖片及靜止圖象存貯電話號碼(13)優先級移動無線用戶分特權用戶和普通用戶5—8級，特權用戶具有強插、通話不限時、全呼、選呼功能；普通用戶不具備強插、通話、全呼、保留選呼功能。

?

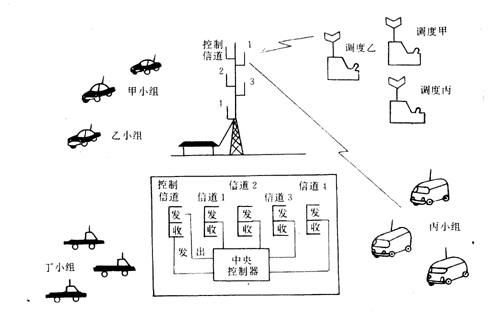

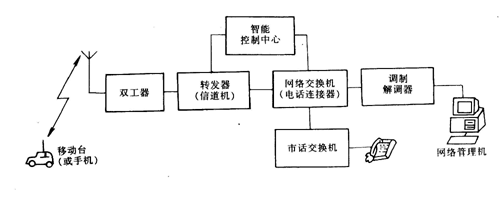

　　圖1.7? 集群無線電通信系統框圖圖

?

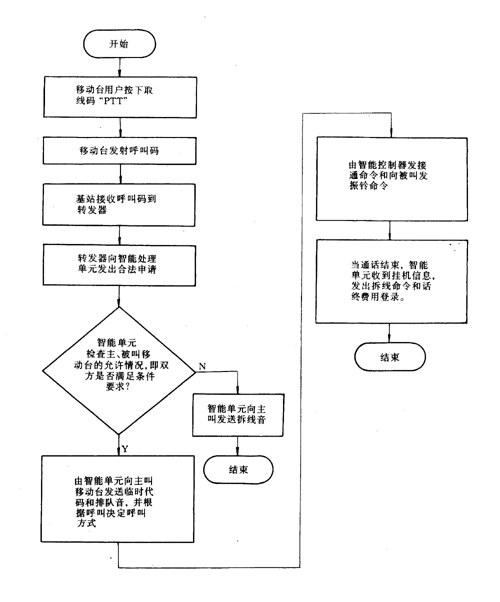

1.8? 集群無線電通信系統工作流程圖

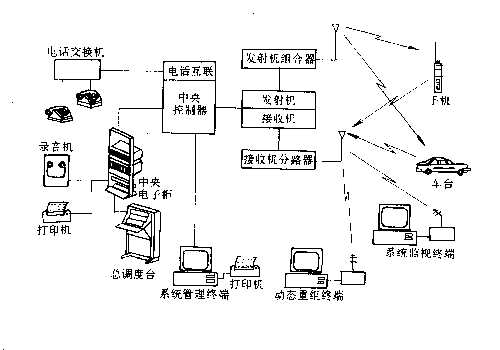

　圖1.10? SMARTNET典型系統配置

?

　　二、FAST集群移動通信系統

　　1.系統概況

　　FAST是美國UNIDEN公司生產的集群移動通信系統，它的全稱是Fast Access SystemTrunking。采用傳輸集群方式，非專用信道的分布式控制技術，信令方式為公開的LTR信令，300bit／3的速率傳輸，利用亞音頻(低于150Hz)調制的數字式FSK方式，適用的頻段為800MHz、l900MHz。

　　該系統因不用專用控制信道和系統控制器，而具有入網時間短和信道利用充分等特點，移動臺每次與系統進行聯系直到充分得到所分配的通信信道為止，整個過程小于300ms。系統中每個信道在發射和接收話音的同時，也在同時發射和接收亞音頻信令，用來控制中繼器和每個移動臺。該系統每一信道可有250個唯一身份號。

　　FAST系統具有選呼、組呼、群呼功能，還提供記帳功能和電話連接功能，同時還可進行數傳。

　　該系統采用全雙工或半雙工方式，基站是以全雙工方式操作，移動臺可選用全雙工或半雙設備。多個FAST系統可連接成一個多基站的FASTNET系統，只需要在多個FAST系統增設M7032設備，通過有線或無線鏈路將幾個FAST連接即成。所有FASTNET系統中的移動用戶的均可在各區網中漫游。

　　2.系統組成

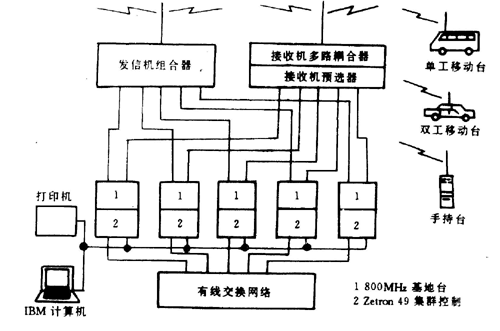

　　圖1.11所示為FAST系統基本組成圖。

?

　　圖1.11? FAST集群移動通信系統

　　圖中主要組成有：集群控制器ZETRON—49、中繼器MRS804、系統功放ARX、電源 ARX310、發射機合路器、接收機多路鍋臺器、天線、系統管理終端、移動臺、手持機。

　　三、MULTI—NET集群移動通信系統

　　1．系統概述

　　美國E．F．JOHNSON公司生產的MULTI—NET(多功能網)集群移動通信系統，是在原(邏輯集群通信網)基礎上改進而成的，采用傳輸集群式專用信道的分布式控制技術，信令方式為半公開的LTR信令，采用300bit／s亞音頻(低于150MHz)調制的數字式隨路信令,與話音同時傳送，不占用信道，不用專用系統控制器，具有充分利用信道和入網時間短等特點，系統接續時間不超過300ms。該系統適用的頻段為800MHz和900MHz。每個信道可分配多達250個識別碼，系統可由1個信道擴展至20信道。

　　MULTI—NET集群移動通信系統提供選呼、群呼、全呼、緊急呼叫功能，系統還提供管理和電話連接功能。

　　該系統采用全雙工或半雙工方式，基地臺以全雙工方式操作，移動臺可選全雙工設備或雙工設備。早期生產的LTR—8610／15型、LTR—8870型均為半雙工方式的移動臺。

　　MULTI—NET集群移動通信系統可經無線網絡終端(RNT)組合成MULTI—NER信道、LTR信道、常規通信信道的混合網，也可將幾個頻段幾種信令在一個系統中混合使用，并與有電話網互聯，形成一個完整的綜合通信網。為了擴大通信覆蓋范圍，E．F．JOHNSON又開發了AMERICON廣域網。

　　2.系統組成

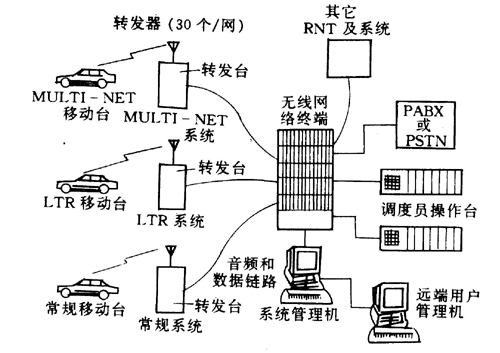

　　如圖1．12所示為MULTI—NET集群移動通信系統組成結構圖。

　　圖1.12? MULTI－NET集群移動通信系統

　　該系統的主要組成有：MULTI—NET轉發器、無線網絡終端(RNT)、調度操作臺、系統管理端、話音鏈路、移動臺、手持機。

　　轉發器LTR—8000是由激勵器、接收機、邏輯單元、射頻功率放大器和電源構成。轉發器的頻率范圍為TX：85l一865MHz；RX：806—821MHz；接收機靈敏度為0．35?v(12db信納)或0．50?v(20db信噪)；發射機輸出功率60w。所有轉發器都由高速數據總線連接(即500歐姆同軸電纜)。

　　移動臺LTR—8610／15型及LTR—8870型收發信機是由30／35w單工收發機配置頻率合成器及控制邏輯構成。接收機靈敏度為0．3—0．35?v(12db信納)，0．5?v(20dB信噪)。

　　四、ACTIONET集群移動通信系統

　　1．系統概況

　　芬蘭NOKIA公司的ACTIONET集群移動通信系統，適用于UHF頻段，是西歐集群移通信系統的典型代表，采用信息集群方式、專用控制信道技術、采用公開的MPT—1327信，實現了該規約中關于呼叫類型及處理的基本思想。采用加強動態幀長ALOHA結構，信令1200bit／s速率，采用FFSK調制方式。

　　ACTIONET系統以調度通話為主，兼有數傳功能。該系統以移動交換(MX)為中心，與基地臺(BS)相連構成系統的無線網絡。移動交換機(MX)與專用小交換機(PABX)或市話交換網（PSTN)相連，實現無線與有線的互聯。

　　該系統中，每個基站都有5---15個無線信道，最多可達到30個基站。其中一個信道作為控制信道，系統規定本控制信道失效時，其余的話音信道將充當控制信道?？刂菩诺婪譃?28個時隙，每一個時隙都包含著來自MX(經過BC)的下行控制信息，任何一個無線用戶都可以隨選取一個時隙發出自己的呼叫請求。

　　ACTIONET系統組網靈活，可以將幾個基本系統聯網，擴展為大覆蓋區的區域網，這只需設一個系統交換機(SX)即可實現，區域網的用戶可以實現漫游。

　　2.系統組成

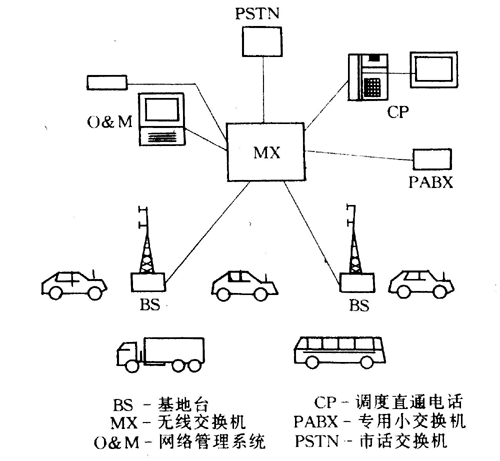

　　如圖l.13及圖1.14所示，分別為ACTIONET集群移動通信系統結構及ACTIONET區域性系統框圖。

　　圖1.13? ACCTIONET集群移動通信系

?????圖1.14? ACTIONET區域性系統框圖

　　該系統的主要組成有：移動交換機（MX）、基站（BS）、調度電話（CP）、管理終端（O&M）、移動臺（MS）手機等設備。

　　多個ACTIONET系統構成的區域網由系統交換機SX及各個ACTIONET集群移動通信系統組成。

　　移動交換機(MX)是由呼叫控制計算機、操作控制計算機及有線電話接口組成，它完成集群移動通信系統中接、交換、控制操作和維護功能。Mx可分為三種不同的容量：32線、64線、96線，相應地確定了可連接的信道數和有線中繼線數目。

　　MX的主要性能指數：頻響-3 --- +1dB，在0．3 --- 3．4kHz范圍內；串話小于-60dBmop(加入800MHz／0db?信號)、背景噪聲小于-55dBmop、供電電源48v、最大功率700W、工作環境溫度5 --- 40。C、相對濕度5 --- 85％。

　　基站BS的組成是：收發信機、線路接口控制單元(LIC)、收發信共用器和測量單元。

　　BS通過LIC利用四線與MX相連，由MX控制BS無線頻率和發射開啟。

　　BS主要性能指標：頻率為80MHz、160MHz、450MHz；頻道間隔為12．5MHz或25MHz；每信道收發信機最大功耗為200W；工作環境濕度為-10 --- 550。C；相對濕度為5---95％。

　　R58為NOKIA推出的移動臺，它是數字信令、頻率合成、微處理器控制的移動臺，可全雙工通信，并具有數傳功能。250個信道，采用RS-232接口用于數傳，單、雙工工作模式轉換，可執行多種呼叫功能。
