高壓真空繼電器的分類及特點

• 　　高壓真空繼電器主要采用兩種不同的介質，一種是真空介質，另一種是高壓氣體介質。

  　　真空介質的特點：

  　　由于在真空中只有非常少的氣體分子，這使得真空中不容易產生電弧，在理想的狀態下，真空有可能達到每0.1毫米10000V的介電強度。另外，由于沒有空氣的存在，真空中觸點不會氧化，因此真空型繼電器的接觸電阻較小而且較穩定。特別適合應用于射頻場合。

  　　高壓氣體介質的特點：

  　　純凈的高壓氣體介質能使繼電器保持良好的耐壓并保護觸點不被氧化，它在繼電器進行熱開關時可以避免觸點高溫?zé)龘p。這種繼電器用于ESD測試設備、電纜測試設備和心臟起搏器，是理想的電容器快速充電或放電的開關元件。在對電流波動很敏感的應用中，充氣繼電器具有低而穩定的泄漏電流，特別是在斷開觸點間，可以長時間保持很低的泄漏電流。

高壓真空繼電器的主要參數

• 　　測試電壓

  　　用來測試?yán)^電器介質耐壓狀況的電壓值，一般用直流電壓或交流電壓(50Hz或60Hz)的峰值來表示。測試時間一分鐘。

  　　額定工作電壓

  　　繼電器工作時斷開觸點之間及觸點與地之間允許加載的最大電壓值。一般用直流電壓或交流電壓(50Hz或60Hz)的峰值來表示，對于射頻應用

  　　的繼電器，提供了高頻下的電壓值。

  　　承載電流

  　　在連續工作時閉合觸點可以通過的最大電流。

  　　接觸電阻

  　　繼電器中閉合觸點的電阻，是使繼電器通過250mA直流電時測量觸點之間電壓降的方法測得的。

  　　觸點電容

  　　觸點電容測量的是常開觸點之間或觸點與地之間的電容。測量方法根據GJB360中的方法305進行。頻率為1kH z。

  　　絕緣電阻

  　　兩試驗點之間允許的最小電阻。這兩點可以是觸點與線圈，觸點與外殼，一般試驗在500Vdc的條件下進行。

  　　線圈擊穿電壓

  　　在繼電器正確安裝下，線圈能隔離的最大電壓。

  　　動作時間

  　　從線圈加電到常開觸點閉合的時間間隔（額定線圈電壓下）。這包括線圈建立磁場的時間，動觸點移動時間，觸點反彈時間。

  　　釋放時間

  　　從線圈斷電到繼電器返回到初始狀態之間的時間。

  　　觸點反彈時間

  　　觸點第一次接通到穩定接通的時間間隔。

  　　機械壽命

  　　一般在無負載、無電壓時試驗繼電器能達到的壽命。

  　　工作溫度范圍

  　　繼電器能夠正常工作的環境溫度。

  　　動作電壓

  　　在該電壓下，繼電器改變其初始狀態。

  　　釋放電壓

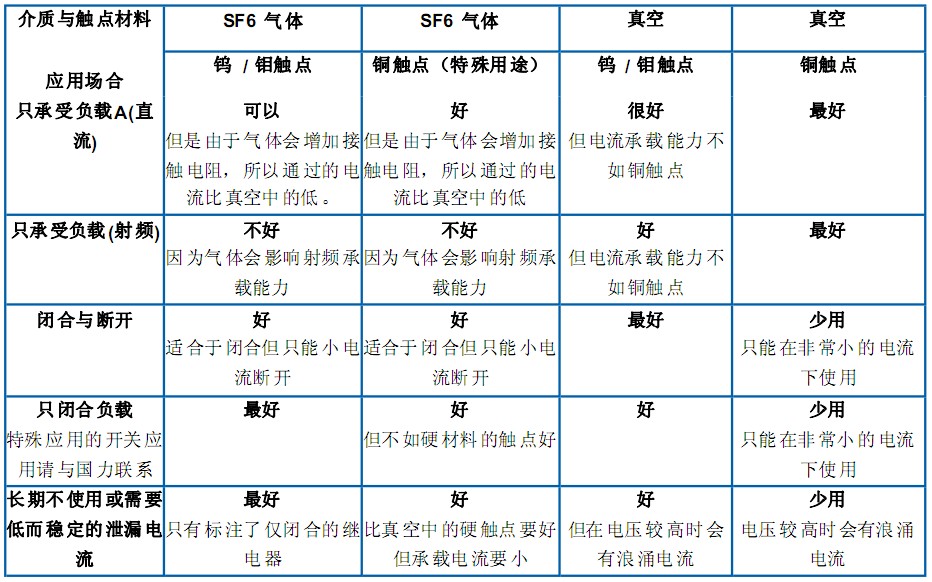

高壓真空繼電器的選型

高壓真空繼電器的安裝

• 　　1、 繼電器在轉移或裝配過程中可能會使陶瓷外殼表面吸附導電鹽等臟物（如手汗），這些臟物會降低產品的高壓性能，可能使繼電器出現表面飛弧或漏電流。所以在使用過程中最好保持陶瓷表面的清潔。

  　　2、 避免使繼電器受到撞擊，撞擊可能使繼電器漏氣、參數變化、失效。

  　　3、 由于材料微量放氣等原因，真空繼電器在存放一段時間后，在斷開觸點間或觸點對外殼間施加高電壓時，可能會產生1-2次微小的浪涌電流，為避免此電流損壞線圈供電線路，繼電器安裝時要將外殼接地。

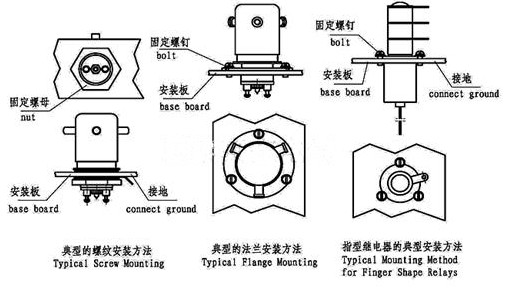

  　　4、繼電器主要有兩種固定方式，一種為法蘭安裝，另一種為螺紋安裝。安裝時注意不要使繼電器的密封及連接部位受到橫向力或扭轉力，各種繼電器的推薦安裝方式如下圖所示：
