變頻器功率模塊內部封裝一部分是由二極管組成的單相或三相橋式整流電路，另一部分是由六個IGBT管(絕緣柵雙極晶體管)和配合使用的六個阻尼二極管組成的三相橋式輸出電路。

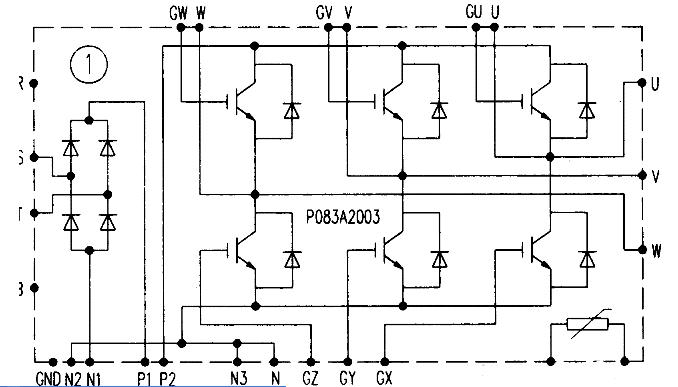

　　上圖所示是P083A2003通用變頻器功率模塊的內部結構和引腳電路圖。R、S、T是電源輸入端，該模塊是交流220V供電的，R腳為空腳，內部是單相橋式整流。

　　P1是+300V整流輸出正端，N1是整流輸出負端，此兩腳外接濾波電解電容，并通過互感線圈P1與P2連通，N l與N2連通，向六個IGBT管組成的輸出橋供電。

　　三相輸出橋的上半橋三個IGBT管集電極都與電源正端相連，發射極分別是U、V、W三相輸出端，三個管的發射極與柵極又構成三相上半橋驅動信號輸入端GU-U、GV-V、GW-W。三相輸出橋的下半橋三個IGBT管集電極分別與U、V、W相連，發射極都與電源負端相連，三個管的柵極與電源負端構成三相下半橋驅動信號輸入端GX、GY、GZ,B是制動控制端。

　　此模塊內部無制動電路。TH是內部熱敏電阻保護輸出端。其他型號的通用變頻器功率模塊的引腳和在電路板上的標注雖然各有不同，但不難辨認主要功能腳位置。高端產品采用智能型功率模塊，內部包含驅動電路和制動電路，引腳相應多一些。

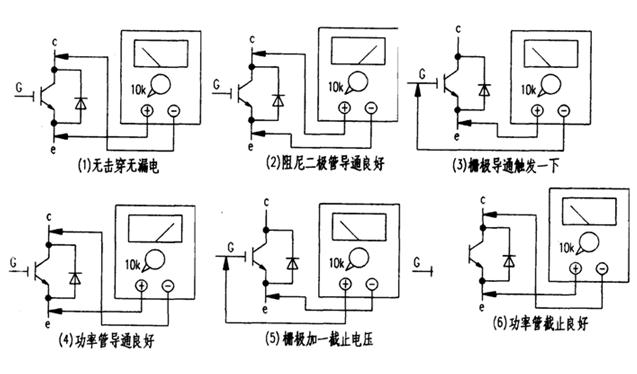

　　功率模塊在路檢測（脫離電網）時，用指針萬用表R×l擋分別正反測量整流橋的六個二極管和輸出橋的六個IGBT管的集電極與發射極可判斷其是否擊穿，表l和表2是正常測量結果，否則內部有擊穿元件。用指針萬用表Bx1k擋分別測量六個IGBT管的柵極與發射極間的電阻（驅動信號輸入端）應一樣，有不同時則是驅動電路或IGBT管損壞。以上測量只能測出IGBT管擊穿性損壞。測不出開路性損壞。把功率模塊從電路板上拆下后可對每個IGBT管進行進一步測量，方法如圖1所示，表針在左邊表示不導通。表針在右邊表示導通。如不能使之導通和截止，則是該管損壞。

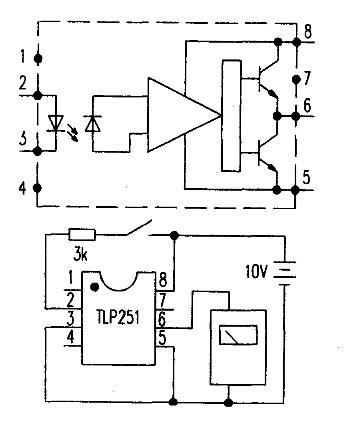

　　TLP251是變頻器常用的光耦驅動電路，當功率模塊擊穿時常殃及該電路。其內部電路和測量方法如圖2所示。當②腳經3kΩ電阻與10V電源斷開或接通時。⑥腳有0V或9V的高低電壓變化。

　　例一：一臺5.5KW

　　故障現象：靜態測量逆變模塊正常，整流模塊損壞。

　　故障分析：整流器損壞通常是由于直流負載過載，短路和元件老化引起。測量PN之間的反向電阻值，（紅表筆接P，黑表筆接N），可以反映直流負載是否有過載短路現象。測出PN間電阻值150R，正常值應大于幾十KR，說明直流負載有過載現象。逆變模塊是正常的可以排除，檢查濾波大電容，均壓電阻正常，測制動開關元件損壞短路，拆下制動開關元件測PN間電阻值正常。

　　故障原因：制動開關元器件的損壞可能是由于變頻減速時間設定過短，制動過程中產生較大的制動電流而損壞。整流模塊長期處于過載狀況下工作而損壞。

　　故障處理：更換制動開關元器件和整流模塊。

　　例二：一臺11KW

　　故障現象：靜態測量逆變模塊正常，整流模塊損壞。

　　故障分析：測量PN之間的反向電阻值正常。初步認定直流負載無過載、短路現象。在拆卸變頻器時，發現主電路有過打火的痕跡，繼而發現短接限流電阻的繼電器觸點打火后燒壞連接在一起，這可能就是整流器損壞的原因所在。

　　故障原因：變頻器通電瞬間，充電電流經限流電阻限值后對濾波電容充電，當PN間電壓升到接近額定值時，繼電器動作，短接限流電阻（俗稱軟啟電阻）。因繼電器是常開觸點，由于損壞而觸點始終閉合，短接了限流電阻，導致整流器損壞。

　　故障處理：更換繼電器，整流模塊即可。

　　例三：一臺22KW

　　故障現象：逆變模塊正常，整流模塊損壞，運行中報欠壓故障。

　　故障分析：打開機器在主電路發現異常，整流模塊的三相輸入端的V 相有打火的痕跡；后來通電變頻器在輕負載運行下正常，當負載加到滿載時運行一會就報欠壓。初步認為整流模塊自然老化損壞，（已經用三年多）

　　故障原因：由于變頻器不斷的啟動和停止，加之電網電壓的不穩定或電壓過高造成整流模塊軟擊穿（就是處于半導通狀態，沒有完全壞，低電流下還可運行）。

　　故障處理：更換整流模塊

　　例四：一臺2.2KW

　　故障現象：整流模塊正常，逆變模塊損壞，報軟件過流故障。

　　故障分析：拆下機器主板先測驗驅動電路，在驅動電路上未發現異常。給直流信號，檢測驅支信號，發現有一路驅動輸出無負壓值。測量波形幅真明顯大于其它五路波形。檢測負壓上的濾波電容正常，檢測穩壓二極管Z2損壞。

　　故障原因：IGBT因驅動信號電壓過高而損壞。

　　故障處理：更換穩壓二極管。

　　例五：一臺7.5KW

　　故障現象：整流模塊正常，逆變模塊損壞，報過流故障。

　　故障分析：打開變頻器，變頻器內部堆積了厚厚的灰塵，還有一些油污，變頻器輸出端不有明顯的打火過的痕跡。清洗后檢查沒有什么異常。可以認定是變頻器輸入端打火產生電流所致（由于變頻器的絕緣性降低了，所以通電就會打火拉?。?。

　　故障原因：變頻器是電子產品需要維護保養和定期檢查維修，這對減少變頻器故障和延長變頻壽命是非常重要的。國內很多用戶對這一點還做得不夠，直到變頻器出現故障到維修還是沒有這個觀念。

　　故障處理：清洗變頻器內的灰塵，更換IGBT模塊。(僅供參考）

　　熱計算是功率模塊選型的重要方面之一，目前發熱與可靠性計算正在逐步脫離靠經驗估算或模仿的范疇，而被精確的仿真計算所取代。

　　20世紀90年代以來，IGBT(絕緣柵雙極晶體管)開始全面取代GTR(大功率雙極晶體管)，從而成為電力電子行業的主導器件。以IGBT功率器件為基礎的各種功率變換設備，如變頻器、不間斷電源、逆變焊機等逐步走向工業和民用的各個角落。特別是隨著新世紀的到來，人們節能環保意識普遍加強，加之世界能源的日漸貧乏，電力電子器件與設備的應用越來越得到人們的重視。

　　由于功率器件在開關運行過程中，不可避免地產生大量的熱量，需要借助外部散熱系統來將之帶走。散熱不完全或不及時的直接后果是導致器件的溫度過高，芯片的晶體結構發生不可逆轉的變化而失效，嚴重時導致短路或其它爆炸事件。所以通過仿真計算與試驗，確保器件在任何運行狀態下都不超過給定的溫度，是電力電子設備熱路設計的主要內容。

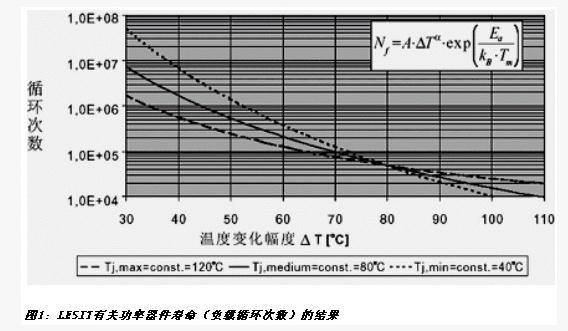

　　另外，運行在交變工況下的功率器件，其芯片的溫升隨負載而上下波動。由于器件內部相互連接（焊接、鍵接、壓接等）的各部分受熱后的膨脹程度不一致，于是在連接處產生應力，時間久了連接會發生疲勞直至器件失效。試驗結果表明，器件的壽命主要與芯片溫度變化的幅度以及芯片的平均絕對溫度有關。圖1顯示了著名的LESIT研究結果 [1]。

　　所以，功率器件熱路計算的另一個任務是推算特定負載條件下器件的溫度變化曲線，進而設計與預測器件的可靠性與壽命。

　　最后，通過對器件損耗的計算，對系統的散熱進行評估或優化，是安全、經濟地設計電力電子設備的一個重要組成部分。

　　器件功率損耗計算的原理

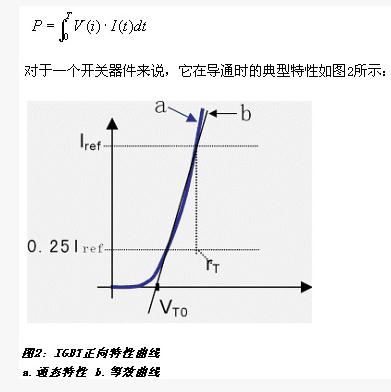

　　功率器件在運行中，芯片內部所產生的損耗可由下式表示：

　　在工程計算中，這一特性可以用一直線來近似，取該直線與橫軸的交點（開啟電壓VT0）與直線的斜率（等效通態電阻rT）作為通態特性的基本參數。我們得到：

　　其中：

　　Iav為通態電流的平均值；

　　Irms則為其有效值；

　　FI為電流波形系數。

　　功率器件在不同的應用中，電流為正弦半波或脈沖方波，但均可由其有效值及平均值出發根據其通態特性來計算出其通態損耗。

　　同理可計算器件的正向或反向截止損耗。但一般來說這部分損耗可忽略不計。

　　器件的開通或關斷損耗則可表達為：

　　其中：

　　為開關頻率；

　　為器件開關一次的開通或關斷損耗。在驅動參數一定的情況下， 的值與直流母線電壓 、開通或關斷瞬間的負載電流 及芯片結溫 有關。

　　正弦調制PWM逆變器的功耗與溫升計算

　　1992年，賽米控公司的D.Srajber首先提出了計算正弦調制的PWM逆變器的功耗與溫升的方法[2]。隨后，這一方法被廣大用戶以及其它制造商所接受和引用[3] [4] [5]。該方法采用圖2所示的線性近似來計算一個正弦周期內器件的平均損耗，進而得到芯片的平均結溫：

　　通態損耗：

　　M為調制比， 為負載功率因數；

　　為IGBT在集電極電流為零時的開啟電壓， 為IGBT的通態電阻（輸出特性的斜率）； 為二極管在正向電流為零時的開啟電壓， 為二極管的通態電阻（輸出特性的斜率）； 為開關頻率， 為輸出電流峰值。

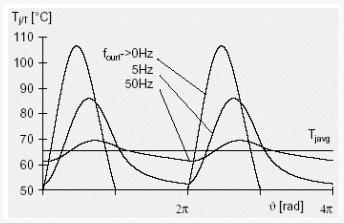

　　大量的實驗證明，在逆變器輸出頻率為50Hz時，這一計算方法的結果是相當準確的。盡管器件的實際功耗與輸出頻率同步波動，但由于芯片傳熱時間常數大大高于波動的周期（=0.02s），結溫的變化不太明顯，僅在上下數度左右（參考圖3，[6]）。此時，使用平均結溫來代替最高結溫在工程上是允許的。

　　逆變器低頻輸出時功耗與溫升的推算

　　當逆變器的輸出頻率降低，呈正弦半波狀的輸出電流在同一只器件上的停留時間變長。當輸出電流在峰值附近時，最大電流對芯片的作用時間也相應延長。而芯片的傳熱時間常數不變，芯片的結溫隨之迅速上升。頻率越低時，這一上升就越明顯，在輸出頻率為1-2Hz時，最大結溫甚至?xí)叱銎骄Y(jié)溫20K以上。在輸出頻率接近0Hz時，芯片所承受的電流近似為 倍于額定電流的直流，此時結溫達到最大值（圖3）。

　　圖3：不同基波輸出頻率下的最大結溫與平均結溫的關系 [6]

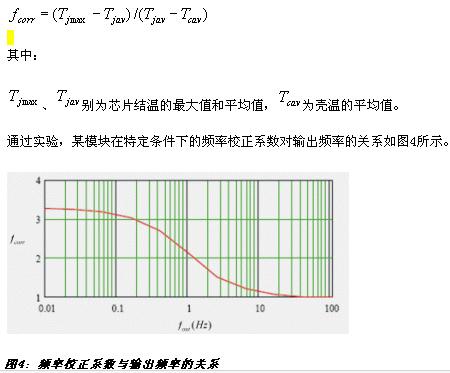

　　在[4]中，對以上這一現象的研究導致了所謂頻率校正系數的引入。頻率校正系數

　　在計算低頻運行的結溫時，采用計算而得的平均結溫與殼溫之差，再乘以相應頻率下的頻率校正系數，便可得出最大結溫。

　　當散熱條件改變時，特別是當散熱器有所不同時，頻率校正系數的曲線略有變化，采用頻率校正系數來推算最大結溫的方法產生了一定的局限性。

　　逆變器低頻輸出時功耗與溫升的仿真計算

　　為了在低輸出頻率時更準確地計算最大結溫，可以先計算功率器件的瞬時功率損耗。然后根據器件與散熱器的動態傳熱模型計算出芯片的瞬態結溫。在計算中，芯片的溫度由其損耗所決定，而損耗又與芯片的參數相關，后者最終隨芯片的溫度而變化。所以，計算過程是一個用迭代法來逐步逼進的過程。

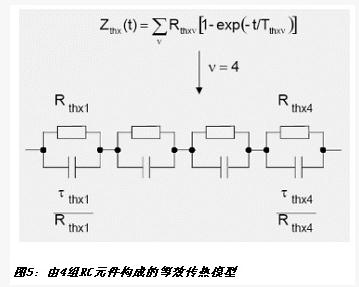

　　另外在計算中，需要建立器件與散熱器的動態傳熱模型。由[7]可知，兩者均可通過如圖5所示的串聯RC元件來等效。一般來說，在電力電子散熱系統中，使用3-5組RC元件便可以足夠精確地描述系統的各部分，如芯片－底板、底板－散熱器、散熱器－空氣等。

　　該等效模型中RC元件的參數可以通過實測器件或散熱器的發熱或冷卻曲線來獲得。為了給用戶提供方便，賽米控在其技術手冊中提供了所有器件的動態熱參數，以及部分典型散熱器的熱參數。

　　芯片在時刻tQ相對于時刻t0時的溫升可由下式計算：

　　其中：

　　為第Q個脈沖結束時的溫升，Q為一個脈沖序列所含脈沖的個數；

　　P為每個脈沖的功率損耗；其計算公式如本文第二節所敘，其中VCE0、rCE等器件參數又為溫度T的函數。

　　、 為RC元件的參數。

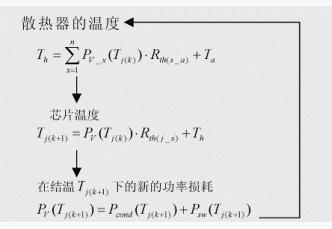

　　在賽米控率先推出的SEMISEL仿真程序中，便采取了以上計算原理 [8]。程序中迭代算法的公式及流程如下：

　　計算結果

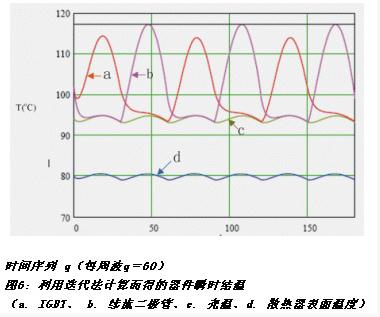

　　采用以上方法計算三相逆變器在輸出電流為純正弦波情況下的器件及散熱器溫度如圖6所示。由圖可清楚地看到結溫在電流周期性變化時隨時間而周期性變化。

　　以上計算的結果可以用來檢查芯片的最大結溫以確保其在正常的范圍內工作。在SEMISEL仿真程序中，程序直接根據計算出的溫度判定所選模塊是否恰當，并同時給出了器件的各類損耗，便于用來作進一步的分析和系統優化。

　　例如，利用SEMISEL，可以對現有散熱系統進行評估或采用虛擬散熱器來設計散熱系統。

　　另外，在交變負載情況下，如機車牽引、電梯、卷揚機等，可以通過仿真器件溫度的波動來預估器件的工作壽命。在這方面，一個典型的應用例子是風力發電。由于風力的極其不確定性，對壽命的預測是建立在大量的長時間測量基礎上的。應用上述方法，賽米控成功地處理了單次采樣為15000組的數據，為客戶選型提供了可靠性參數。

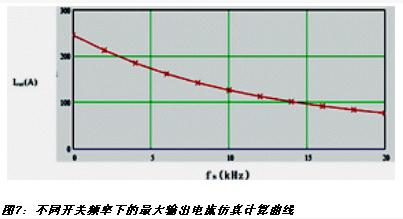

　　還有，在給定最大運行結溫的情況下，可以計算出器件的最大輸出電流與開關頻率及輸出頻率的關系。這樣就可以比較不同種類器件的電流輸出能力。圖7例示了不同開關頻率下某器件的最大輸出電流的仿真計算曲線。

　　圖7：不同開關頻率下的最大輸出電流仿真計算曲線

　　在仿真的基礎上，功率器件的選型（如不同種類器件之間的比較）、參數的優化（如通過計算得到的開關頻率曲線、輸出頻率曲線、效率曲線等）、散熱系統的設計（熱阻的確定，熱路的優化）變得非常簡單明了。仿真――按優化方案設計樣機－－試驗驗證成為現代電力電子設計的必由之路。
