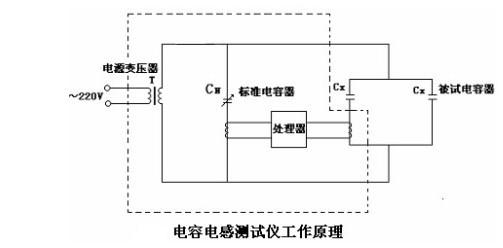

電感電容測量儀采用橋式電路結構，標準電容器和被試電容器作為橋式電路的兩臂。當進行電容器電容值測量時，測試電壓同時施加在標準電容器和被試電容器上，處理器通過傳感器同采集流過兩者的電流信號并進行處理后得也被試電容器的電容值。

　　電感電容測量儀是針對變電站現場測量電容器的電容值時存在的問題而專門研制的，它著重解決了以下問題：

　　1.現場測量電容器需拆除連接線，不僅工作量大而且易損壞電容器。

　　2.電容表輸出電壓低而導致故障檢出率低。

　　3.測量電抗器電感量。

　　電感電容測量儀具有測量工作量小、快捷簡便、性能穩定、測量準確、故障檢出率高等特點，還能測量電抗器的電感、放電電阻，可帶電測量耦合電容器的電流及電容量，計算被測電容量的容量。電感電容測量儀能夠同步顯示電壓及電流波形和相位，量程自動轉換，可存儲數據并顯示、輸出。

　　1.測量范圍及精度

　?。?）電容測量

　?、倏蓽y電容范圍：0.5μF ～ 2000μF。

　?、诳蓽y容量范圍：5 ～ 20000kvar。

　　③測量精度：(±1.0% 讀數±0.1μF)。

　?、匐娏鳒y量范圍：0～199.9mA；0～1.999A；0～19.99A；0～199.9A；0～1000A。

　　②測量精度：±1.0%。

　　（3）電感測量

　?、匐姼袦y量范圍：1mH～10H。

　?、跍y量精度：±1.0%。

　?、鄯直媛? 0.01mH。

　　2.工作電源

　　（1）額定電壓：工頻220V±10%。

　　（2）額定頻率：50Hz。

　　（3）額定輸出：22V/500VA。

　　3.儀器的正常工作條件

　　（1）環境溫度：0℃～40℃。

　　（2）相對濕度：≤90%。
