在自動化領域，隨著分布式控制系統的發展，迫切需要一種總線能適合遠距離的數字通信。在RS-422標準的基礎上，EIA研究出了一種支持多節點、遠距離和接收高靈敏度的RS-485總線標準。

　　RS-485標準采有用平衡式發送，差分式接收的數據收發器來驅動總線，具體規格要求：

　　1. 接收器的輸入電阻RIN≥12kΩ

　　2. 驅動器能輸出±7V的共模電壓

　　3.輸入端的電容≤50pF

　　4. 在節點數為32個，配置了120Ω的終端電阻的情況下，驅動器至少還能輸出電壓1.5V（終端電阻的大小與所用雙絞線的參數有關）

　　5.接收器的輸入靈敏度為200mV（即（V+）-（V-）≥0.2V，表示信號"0"；（V+）-（V-）≤-0.2V，表示信號"1"）

　　因為RS-485的遠距離、多節點（32個）以及傳輸線成本低的特性，使得EIA RS-485成為工業應用中數據傳輸?shù)氖走x標準?；诖耍琑S-485的自動化領域的應用非常廣泛，但是在實際工程中RS-485總線運用仍然存在著很多問題，影響了工程的質量，為工程施工帶來了很多的不方便。

　　1.485總線必須要接地。在很多技術文檔中，都提到485總線必須要接地，但是沒有詳細的提出如何接地。嚴格的說，485總線必須要單點可靠接地。單點就是整個485總線上只能是有一個點接地，不能多點接地，因為將其接地是因為要將地線（一般都是屏蔽線作地線）上的電壓保持一致，防止共模干擾，如果多點接地適得其反?？煽拷拥貢r整個485線路的地線必須要有良好的接觸，從而保證電壓一致，因為在實際施工中，為了接線方便，將線剪成多段再連接，但是沒有將屏蔽線作良好的連接，從而使得其地線分成了多段，電壓不能保持一致，導致共模干擾。

　　2.485信號線可以和強電電源線一同走線。在實際施工當中，由于走線都是通過管線走的，施工方有的時候為了圖方便，直接將485信號線和電源線綁在一起，由于強電具有強烈的電磁信號對弱電進行干擾，從而導致485信號不穩定，導致通信不穩定。

　　3.選擇使用普通的超五類屏蔽雙絞線即網線就可以。由于原材料價格上漲，導致現在市場上的線材魚龍混雜，有不良商人利用某種合金來頂替銅絲來做網線，在外面鍍銅以蒙混客戶。具體區別方法：看網線截面，如果是銅色的話，就是銅絲，如為白色，則是用合金以次充好。合金一般比較脆，容易斷，而且導電性遠不如銅絲，很容易在工程施工中造成問題。線材一般那建議選擇標準的485線，其為屏蔽雙絞線，傳輸線不是像網線那樣為單股的銅絲，而是多股銅絲絞在一起形成一根線，從而即使某根小銅絲斷掉，也不會影響整個的使用。

　　4.485信號線可以使用平行線作為布線，也可以使用非屏蔽線作為布線。由于485信號是利用差模傳輸?shù)?，即?85+與485-的電壓差來作為信號傳輸。如果外部有一個干擾源對其進行干擾，使用雙絞線進行485信號傳輸?shù)臅r候，由于其雙絞，干擾對于485+，485-的干擾效果都是一樣的，那電壓差依然是不變的，對于485信號的干擾縮到了最小。同樣的道理，如果有屏蔽線起到屏蔽作用的話，外部干擾源對于其的干擾影響也可以盡可能的縮小。

　　5.485布線可以任意布設成星型接線與樹形接線。485布線規范是必須要手牽手的布線，一旦沒有借助485集線器和485中繼器直接布設成星型連接和樹形連接，很容易造成信號反射導致總線不穩定。很多施工方在485布線過程中，使用了星型接線和樹形接線，有的時候整個系統非常穩定，但是有的時候則總是出現問題，又很難查找原因，一般都是由于不規范布線所引起的。如果由于現場的限制，必須要進行星型連接或者樹形連接，可以使用深圳市富永通科技有限公司的485集線器和485中繼器解決相關問題，相關參考頁面如下：485總線星型連接，485總線樹形拓撲結構。

　　1、 阻抗不連續

　　信號在傳輸過程中如果遇到阻抗突變，信號在這個地方就會引起反射，這種信號反射的原理，與光從一種媒質進入另一種媒質要引起反射是相似的。消除這種反射的方法，就是盡量保持傳輸線阻抗連續，實際工程中在電纜線的末端跨接一個與電纜的特性阻抗同樣大小的終端電阻的原理就是為了減小信號反射。

　　從理論上分析，在傳輸電纜的末端只要跨接了與電纜特性阻抗相匹配的終端電阻，就能有效的減少信號反射。但是，在實現應用中，由于傳輸電纜的特性阻抗與通訊波特率等應用環境有關，特性阻抗不可能與終端電阻完全相等，因此或多或少的信號反射還會存在。信號反射對數據傳輸?shù)挠绊?，歸根結底是因為反射信號觸發了接收器輸入端的比較器，使接收器收到了錯誤的信號，導致CRC校驗錯誤或整個數據幀錯誤。這種情況是無法改變的，只有盡量去避免它。

　　2、RS-485接地問題

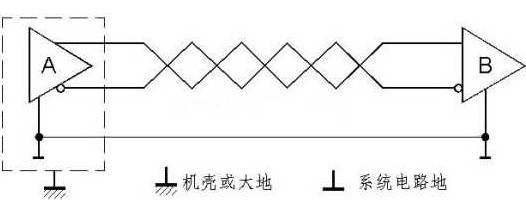

　　僅僅用一對雙絞線將各個接口的A、B端連接起來，而不對RS-485通信鏈路的信號接地，在某些情況下也可以工作，但給系統埋下了隱患。RS-485接口采用差分方式傳輸信號并不需要對于某個參照點來檢測信號系統，只需檢測兩線之間的電位差就可以了。但應該注意的是收發器只有在共模電壓不超出一定范圍（-7V至+12V）的條件下才能正常工作。當共模電壓超出此范圍，就會影響通信的可靠直至損壞接口。如圖1所示，當發送器A向接收器B發送數據時，發送器A的輸出共模電壓為VOS，由于兩個系統具有各自獨立的接地系統存在著地電位差VGPD，那么接收器輸入端的共模電壓就會達到VCM=VOS+VGPD。RS-485標準規定VOS≤3V，但VGPD可能會有很大幅度（十幾伏甚至數十伏），并可能伴有強干擾信號致使接收器共模輸入VCM超出正常圍，在信號線上產生干擾電流輕則影響正常通信，重則損壞設備。

　　3、RS-485的總線結構及傳輸距離

　　RS-485支持半雙工或全雙工模式。網絡拓撲一般采用終端匹配的總線型結構不支持環形或星形網絡，最好采用一條總線將各個節點串接起來。從總線到每個節點的引出線長度應盡量短，以便使引出線中的反射信號對總線信號的影響最低。在使用RS485接口時，對于特定的傳輸線經，從發生器到負載其數據信號傳輸所允許的最大電纜長度是數據信號速率的函數，這個長度數據主要是受信號失真及噪聲等影響所限制。當數據信號速率降低到90Kbit/S以下時，假定最大允許的信號損失為6dBV時，則電纜長度被限制在1200M。實際上，在實用時是完全可以取得比它大的電纜長度。當使用不同線徑的電纜。則取得的最大電纜長度是不相同的。
