開關電源電路電源

采用HIP6301和HIP6601芯片的2相CPU電源電路

采用HIP6301和HIP6601芯片的2相CPU電源電路
提問者：龔浩洋1 地點：- 瀏覽次數：5887 提問時間：11-13 20:22
我有更好的答案
提 交
1條回答
yuxiangxyz 11-21 05:21



采用HIP6301和HIP6601芯片的2相CPU電源電路

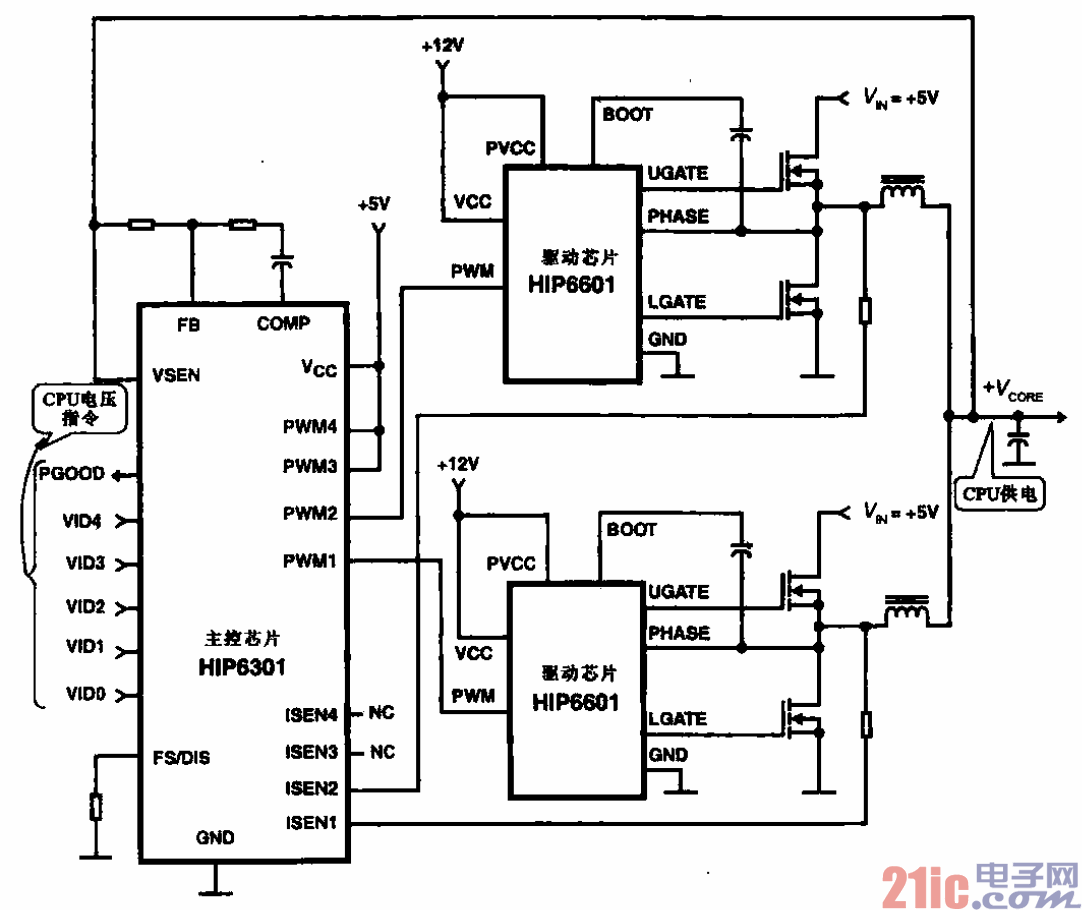

所示為采用HIP6301和fflP6601芯片的2相CPU電源電路。該電路中采用一只HIP6301

芯片作為該電路中的主控芯片，兩只fflP6601芯片為PWM信號驅動芯片。

??? 該電路將+5 V電源變成CPU所需的直流電壓(1.5 V—1.9 V)，CPU工作時將所需要電壓值的指令

代碼送到主芯片的VIDO—VID4，主芯片通過指令代碼的識別，再去控制PWM信號的相位和脈寬，使

最后輸出的電壓值符合CPU芯片的要求。
