1、PLC控制，輸出功率大、定時精度高、可靠性強；

　　2、儲存多套程序，適應性強；

　　3、采用恒流，可調限壓的工作形式、適合不同的電池組合；

　　4、放電時電能經可控硅有源逆變送回電網、節約了能源、提高了效率具有完善的保護系統、具有過流、缺相、過溫、錯相等保護，并有燈光報警指示。

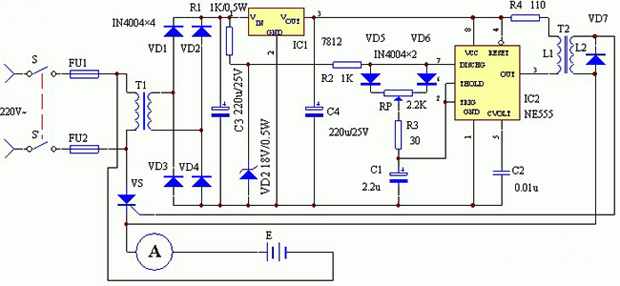

　　電路工作原理見上圖，由電源電路、觸發電路和主控電路三部分組成。220V市電經電源開關S－S'、電源變壓器T1降壓后，由二極管VD1－VD4組成的全波整流電路整流，變?yōu)槊}動直流電源。一路經電阻R1限流和穩壓二極管DW穩壓，輸送約18V的梯形波同步穩壓電源，作為時基集成電路NE555及其外圍元件構成的無穩態振蕩器RC延時環節的電源；另一路經過三端穩壓集成電路IC1 AN7812送出12V穩定的梯形波同步穩壓電源IC2的工作電源。觸發電路由IC2 NE555及R2、R3、RP、C1、C2等元件構成，振蕩周期小于10ms固定不變，僅可改變輸出矩形波占空比的無穩態振蕩器和R4、脈沖變壓器T2形成觸發脈沖。振蕩器之所以采用18V和12V兩路同步穩壓電源，目的是增大輸出矩形波的占空比，即增大觸發脈沖的移相范圍。本觸發電路的移相范圍大于120°，調節電位器RP即可輸出不同觸發角的觸發脈沖，從而達到控制可控硅VS導通角的目的。

　　實驗證明，該觸發電路輸出的脈沖，其寬度比任何由單結晶體管構成的觸發電路輸出的脈沖大幾倍，能夠可靠地觸發反電勢負載和大電感負載電路中的可控硅可靠導通。

　　主控電路由熔斷器FU、電流表和可控硅VS組成，接上待充電的電池或蓄電池（組）后，可控硅VS獲得觸發脈沖，就以不同脈寬的脈沖控制VS的導通角，調節RP就可以滿足不同充電電流或電壓不同的蓄電池（組）充電。

　　1、先將充電機面板上的電源開關拔至關斷位置，并將電流調節旋鈕逆時針轉到最小位置，如是帶開關的旋鈕應逆時針轉到“關”位置；

　　2、有不同顏色的銅芯電線將充電機的輸出端與待充電瓶連接。充電機輸出正端（紅接線柱）接電瓶正極、輸出負載接電瓶負極。如果一次充多個相同規格的電瓶，應先將電瓶依次串聯后與充電機連接，串聯電瓶數量最多不超過8只。不同規格的電瓶不要串聯在一起充電；

　　3、用同樣粗的銅芯電線將充電機的輸入端與電網220V電源相連接，零線接黑接線柱，火線接紅接線柱，切勿接錯；

　　4、閉合開關接通市電，工作指示燈亮。再將電流調節旋扭順時針緩慢轉動，觀察電流表所指示的充電電流，調至標準充電電流值為止；

　　5、標準充電電流以電瓶容量的1/10最佳（如100安時電瓶的充電電流為10A），充電時間為5-8小時。快充時可將電充調節到標準充電電流的4倍，充電1小時即可；

　　6、充電過程中如充電電流有較大的變化，請將電流調節到標準充電電流值，充電時電瓶?jī)?nèi)有少量氣泡逸出并微發熱屬正?，F(xiàn)象。

　　7、充電結束時應先將旋鈕逆時針轉到關斷位置，或?qū)㈦娫撮_關關斷，指示燈息滅后，確認已脫離市電后再拆電瓶連接線，千萬不要帶電操作，以防觸電危險。

　　1、開機充電前應檢杳輸入零火線和輸出正負極線是否正確，以確保人機安全。

　　2、用戶的電網供電線路應有足夠載面，熔絲應選用充電機最大充電電流值的2.5倍，KGCA-20A\30A規格充電機的保險絲裝在機內。

　　3、充電時人體切匆觸及輸入輸出端子等部位，并提醒兒童、閑人不要靠近，以免發生觸電危險。

　　4、切忽將正負極輸出線短路，也不能超過額定電流充電，以免燒壞保險絲和機內可控硅元件。

　　5、充電機應放在通風、干燥、無腐蝕氣體的環境中工作，并盡可能遠離電瓶溢出的酸霧或電解液。

　　6、充電結束時請千萬不要在未斷開輸入電源時拆卸電瓶，帶電操作會發生觸電危險！

　　7、若充電機不工作，應先檢查機內保險絲是否熔斷，再檢查可控硅是否被燒毀。

　　1、? 電源:220V 單相

　　2、? 充電電壓：0-60V

　　3、? 充電電流：0-30A

　　4、? 帶有電子調節開關，電流調節平穩，充電快，可充1-4只電池，適用于電池門市部，修理廠，車隊等單位蓄電池充電使用。

　　5、? 體積：380*350*640（mm）

　　6、? 重量：52kg
