1、主要技術參數

　　外加互感器可以拓寬儀器的測量范圍

　　電流測量范圍：50mA ~ 60A，測量精度0.2 級；

　　電壓測量范圍：10V ~ 500V，測量精度0.2 及；

　　2、測試項目

　　三相有效值：Uab、Ubc、Uca；

　　三相電流：I a、I b、I c；

　　雙表法測量的總功率及試驗電源的頻率；

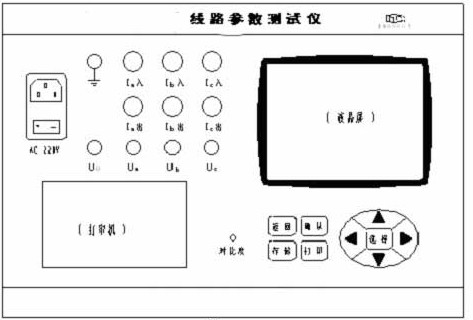

　　● ↑、↓、←、→及“選擇”鍵：用來選擇測試項，數字的輸入及查看存儲的測試記錄。

　　● 確認鍵：選擇完測量項后按“確認”鍵進入所選擇的界面，或輸入?yún)?shù)數據完成后進入測量界面。

　　● 返回鍵：按“返回”鍵返回上一級菜單用于重新選擇測試項目或新參數的輸入。

　　● 存儲鍵：在測量狀態下存儲當前的測試結果同時保存測試的時間和測試項目。

　　● 打印鍵：按“打印”鍵打印顯示屏顯示的測量數據。

　　● AC220V： 電源插座及開關。

　　● 液晶屏：顯示測試狀態和測試數據。

　　● 打印機：用于打印各種測試數據。

　　● 各接線端子：用于連接測試線（具體接線方式見后面接線方法）。

　　● 端子：儀器接地端子。

　　1、使用儀器時請按本說明書接線和操作。

　　2、接地端子和電源線中的接地端應就近可靠接地。

　　3、測試開始前請輸入正確的變比參數。

　　4、測試菜單項選擇和實際測試項目及接線要一致。

　　5、電流回路用粗線連接，電壓回路用細線連接。

　　6、試驗加壓時，注意監測電壓、電流不要超過儀器額定值，以免損壞儀器。

　　7、測試過程中，不允許拆除地線及儀器接線，嚴禁帶電接拆線操作。

　　8、單相測量時必須用A相測量。

　　9、請不要在電壓或電流輸入過載條件下工作。為安全起見，一次測試完成后應儲存數據，然后斷開三相測試電源，再翻看鎖定數據或從存儲器中仔細查看各項數據。

　　10、內存最多可儲存400次測量結果，超過400次時最早的記錄將被覆蓋，請注意及時抄錄或導出到U 盤。

　　11、印機熱敏紙只能在一面打印。

　　12、接線圖中“IA、IB、IC”為電流輸入端子，“Ia、Ib、Ic”為電流輸出端子。

　　13、儀器出現故障，請及時和本公司聯系，不要自行開機拆卸。
