絕緣子故障測試儀特點

• 　　1、體積小，重量輕，結構新穎美觀、功能全、操作簡單快捷、安全可靠。

  　　2、遠距離偵測，激光瞄準，準確定位劣化絕緣子以及其設備故障的具體位置，判斷準確率100%。

  　　3、鋁合金框架，堅固、輕便。

  　　4、立體聲耳機及液晶顯示器雙重指示，效果明顯。

  　　5、抗外界干擾能力極強。

  　　6、智能化程度高

  　?。?）具有鎖定數據功能。

  　　（2）欠壓功能（電池欠壓時，儀器自動關機）。

  　?。?）恒流充電，充滿自停。

  　?。?）語音提示功能。

  　　7、可反復充電1000次的鋰離子電池，配有智能化充電系統，延長電池的使用壽命。

  　　8、具備環境濕度測量功能，便于了解絕緣子的真實工作環境。

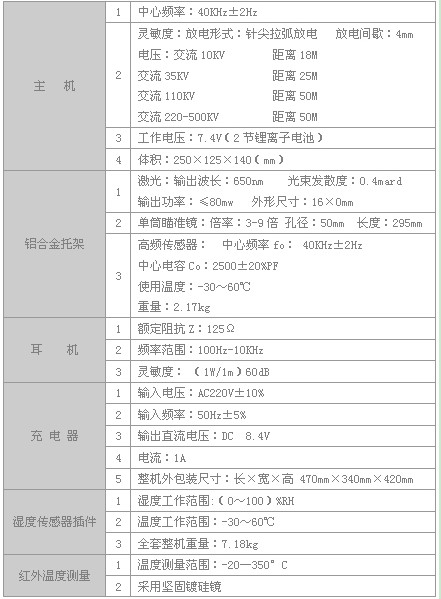

絕緣子故障測試儀技術參數

絕緣子故障測試儀工作原理

• 　　當發電廠、變電站的輸電線路中的絕緣子因劣化而發生閃絡故障時，會發生一種高頻超聲，這種高頻超聲人耳聽不到，STR絕緣子故障測試儀的集波器將這一聲音接收放大，輸入主機，采用獨特的微電腦處理方式，將這一微弱信號整形、放大、處理后，轉換為音頻信號，讓使用者通過耳機聽到這些聲音，并在液晶顯示器上看到該聲音的強度指示，判斷出此絕緣子的劣化程度。該儀器具有很強的方向性（激光鎖定聲音來源，探測出劣化絕緣子的具體位置），為狀態檢修提供技術支持，提高工作效率，達到儀器偵測故障的最終目的。

絕緣子故障測試儀操作方法

• 　　1、打開包裝箱，將儀器取出。將背帶連接好，背在肩上。

  　　2、取出耳機，將插頭插入耳機插孔。

  　　3、取出濕度傳感器插件，將其插入濕度傳感器接口。

  　　4、測試

  　?。?）按開機鍵，屏幕顯示圖3字樣，同時激光發亮，如果顯示屏顯示電壓不足，應先充電，然后再使用（首次充電不少于12小時）。

  　?。?）調靈敏度，首先將主機面板上靈敏度旋扭置于最大處。

  　　（3）將偵測器上的激光對準要檢測的絕緣子或其他高壓電氣設備（如高壓開關等）進行偵測，如耳機中出現“咔嚓咔嚓”的放電音，且液晶顯示器顯示數字，說明該絕緣子性能不好，若“咔嚓”聲音很大，說明其損壞的程度已經很大，應重點注意。

  　?。?）在線桿、變壓器附近檢測，應沿線桿或變壓器周圍對同一絕緣子或電氣設備做多點檢測，避免誤判。

  　?。?）在變電站檢測時，如果放電地方多，放電量比較大，液晶顯示器數值較大，分辨不出大小，這時應將靈敏度旋扭調至適當位置，以液晶顯示為主，耳機聲音為輔的原則進行定位檢測時，如激光對準該絕緣子時顯示的數值大，而偏離該絕緣子時數值變小或?yàn)榱悖f(shuō)明該絕緣子有放電故障或絕緣下降，停電檢修時，應重點注意。

  　?。?）為了節約電池電量，延長激光使用壽命，測試結束后，應隨時關機。

絕緣子故障測試儀注意事項

• 　　為保證儀器的使用質量及測量過程的順利進行，敬請注意以下幾點事項。

  　　1、檢修時，使用人員與被檢測帶電設備必須保持安全距離，非專業人員不得操作。

  　　2、開機前，耳機插頭應插入耳機插孔。

  　　3、開機前，濕度傳感器應插入濕度傳感器接口。

  　　4、偵測器上的紅色激光不得直射人眼，以免損傷眼睛。

  　　5、開機后，如顯示電壓不足，應先充電，以免損壞電池。

  　　6、儀器損壞后，用戶不得自行拆機修理，以免擴大故障范圍。
