采用電源管理芯片MAX1999的高效4輸出電源控制器

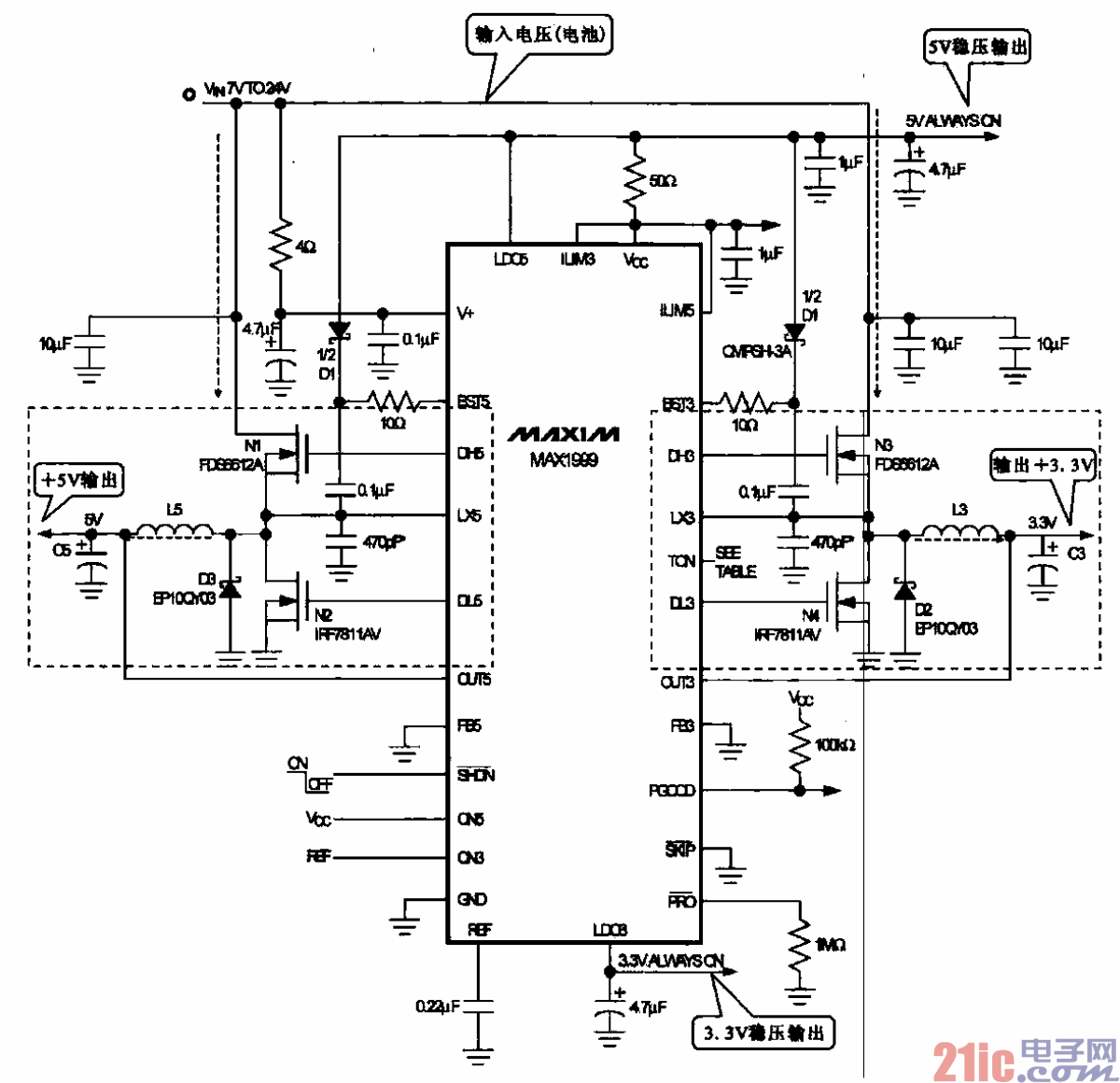

記本電腦主板的電源供電電路通常是采用一塊電源管理芯片進行控制，如圖所示，電源管

理芯片MAX 1999可以將電池提供的一路直流電壓變成多路直流電壓輸出。MAX 1999芯片有兩組PWM

信號產生電路，電池或適配器分別為開關場效應晶體管和控制芯片供電。

??? MAX 1999芯片得到電壓后，開始產生PWM信號。LX5和DL5腳輸出一組相位相反的開關脈沖，

分別去驅動場效應晶體管Nl、N2，使兩個場效應晶體管交替工作，將電池的直流電壓變成開關信號，

經L5和c5濾波后，輸出穩壓直流的5v電壓。

??? 同時MAX 1999芯片的LX3和DL3腳也輸出一組相位相反的開關脈沖，分別去驅動場效應晶體管

N3、N4，使兩個場效應晶體管交替工作，將電池的直流電壓變成開關信號，經L3和C3濾波后，輸出

穩壓直流的3.3 V電壓。
