1．信號采集部分

　　它主要是將生物特征信號轉化成數字信號傳給系統。它可能是圖像信號，如虹膜圖像、掌紋圖像、指紋圖像，也可能是采樣信號，如采樣人的語音。但在大多數生物識別系統中信號采集部分轉化出來都是圖像信號。本章介紹的也是基于圖像信號采集的識別系統。

　　2．處理部分

　　處理部分通常是一個高性能的CPU。它是整個生物識別系統的核心。它／不僅儀要完成對數據的運算、處理和存儲，還要實現對整個系統的控制，特別是I／O部分的控制，以達到系統整體的要求。

　　3．RAM部分

　　生物識別系統中一般都有RAM部分，主要基于兩個出發點：首先，生物識別系統中速度是一個重要指標。程序在RAM里面運行比在存儲器里運行速度要快得多。其次，生物識別系統中采集的圖像往往比較大，而且算法所要求的RAM空間也比較大。而CPU內部的RAM往往不能達到這個要求。

　　4．存儲部分

　　存儲部分主要存儲兩個部分的內容：一是系統的程序；二是生物特征模板。存儲空間的大小也主要取決于這兩個部分的要求。特別是生物特征模板的大小，如果系統要求存儲的人員越多，存儲空間要求也就越大。

　　5．I／O輸入輸出接口部分

　　I／O部分主要是完成系統功能要求。在不同的應用領域?qū)/O的要求也不一樣。在考勤領域，就要求I／O具有液晶顯示的功能。

　　6．通信接口部分

　　在網絡應用領域，就要求生物識別系統具有網絡通信的功能；在門禁應用領域，就要求系統具有串行通信(RS485、RS232)的功能。

　　7．電源部分

　　脫機系統由于它應用場合的限制，大多對電源有嚴格的限制，主要是要求節電。而生物識別系統基本上都是使用高性能的CPU，而它們對電源系統也有嚴格的要求，主要是要求電源穩定、干擾小。

　　生物識別系統的工作流程基本上可以分成兩個部分：

　　(1)生物特征的采集和存儲。用戶通過I／O通知系統開始生物特征的采集和存儲，處理器則通過采集器采集生物特征信號，再通過算法處理看是否能夠轉換成特征模板存儲在存儲空間內。在很多情況下，為了保證特征模板的質量，處理器會采集好幾次生物特征信號來生成特征模板。工作完成后，處理器會通過I／O 通知用戶。

　　(2)身份識別。但用戶需要身份識別的時候，則通過I／O通知處理器。處理器首先通過采集器采集用戶的特征信號，然后用識別算法轉化成特征值，再與存儲器里面的特征模板比對。如果相似度大于一定的值，則認為是身份識別正確，否則，身份識別錯誤。

　　通常圖像采集處理系統有以下幾個重要的技術指標：

　　1．圖像采集時間

　　通常圖像采集有A／D轉換和數據傳輸兩個部分，圖像采集時間包括A／D轉換時間和數據傳輸時間。為了提高圖像采集時間，采用高速A／D轉換芯片和高速串行接口。TI和ADI公司都提供了高速的AD轉換芯片，此類芯片大多提供并口和SPI之類的數據傳輸接口。

　　2．圖像處理時間

　　圖像處理時間是指系統從采集完一個完整圖像到運算處理完圖像所經過的一段時間。在流媒體的圖像采集處理系統中對每幀圖像的處理速度直接影響到系統性能，所以在此類產品中通常采用高性能的微處理器。在圖像采集系統中，表現是多樣的，以生物識別系統為例，對一幅完整的圖像處理時間(通常是圖像特征值處理和比對時間之和)有十分嚴格的要求。

　　3．存儲容量

　　有些圖像采集處理系統需要存儲一定的圖像數據，如數碼相機和數碼攝像機等。在圖像采集系統中，表現是多樣的，以生物識別系統為例，能夠存儲大量生物體樣本特征值是個重要的指標。

　　4．RAM空間

　　圖像采集處理器的特點是數據量大，占用的數據空間達到幾兆。在所有圖像采集處理系統中，大容量的數據RAM空間是一個重要的指標，直接影響到圖像處理時間和處理效果。

　　5．系統功耗

　　系統功耗可分為兩個部分：一是工作電流，是指系統在采集、處理信號的時候所消耗的電流。另一個是靜態電流，是指系統在沒有工作狀態下的電流。因為在大多數應用場合，系統大部分時間都處于沒有工作的狀態，靜態電流更具有實際意義。

　　6．成本

　　毋庸質疑，成本對于任何一會系統都是一個重要的技術指標。

　　數字圖像處理技術是計算機圖形深入應用和高層應用的一個極其廣泛的領域，它把來自照相機、攝像機或者傳真掃描裝置、醫用CT機、x光機等的圖像，經過數學變換后得到數字圖像信息，再由計算機進行編碼、濾波、增強、復原、壓縮、存儲等處理，最后產生可視圖像，這種技術稱為圖像處理(Image Processing)。圖像處理技術在通信科學、生產與管理、多媒體技術、高清晰度電視、醫用圖像處理、商品電子化、目標跟蹤等領域得到了廣泛的應用。在通信事業上，傳統的圖像信息傳輸是以模擬圖像信號形式出現的。為了提高信息傳輸?shù)馁|(zhì)量和速度，近來數字圖像信號處理與傳輸技術正在迅猛發展，并逐步取代傳統的模擬信號處理與傳輸技術。目前，“信息高速公路”成了發達國家的熱門課題，其中數字圖像處理技術則成為它的極其重要的部分。而且，數字圖像處理技術還與當前乃至21世紀的一些關鍵電子技術及電子產品密切相關。

　　目前數字圖像處理技術幾個引人矚目的高科技領域包括：

　　1．高清晰度電視(HDTV)

　　高清晰度電視是當今國際高科技競爭的制高點之一，占領這個制高點者，必將擁有巨大的經濟效益。目前主要有兩種發展模式：一是日本、西歐等國家在現有的基礎上進行改良；二是美國推出的全數字HDTV，1992年美國推出了4種全數字HDTV，它們的關鍵技術是在視頻圖像信號處理上采用最先進的信源圖像壓縮編碼技術。然而，其價格上分昂貴，難以真正商品化。這種狀況的豐要原因是壓縮編碼方法的效率不高。

　　2．商業電子化

　　20世紀90年代，由于美國商品零售業的發展，出現了新興的零售連鎖集團，它憑借現代化的計算機管理信息系統所帶來的零庫存、低成本和低售價，迅速占領了市場，成為美國商品零售業的首批巨人?！斑@種商業電子化”大市場吸引著越來越多的創業者、高科技公司，以致一些世界性大公司紛紛涉足于這一領域。

　　商業零售業作為市場流通的樞紐與各行各業密切相關，它使得商業電子化成為一項復雜的系統工程，它不僅僅使商場收款機電子化，而且它還使商場網絡化、貨幣支付電子化甚至訂貨電子化等。在商業電子化過程中，商品信息的處理、存儲與傳輸是十分重要的環節。

　　3．可視電話

　　目前，國內外已有成型的產品，然而，它仍需占用較多通信線路，而且自身造價昂貴，其主要原因是圖像壓縮技術的壓縮倍數尚不能滿足要求，因此要使可視電話真正商品化，必須在圖像壓縮技術方面有新的突破才能實現。

　　4．多媒體技術

　　多媒體是指文、圖、聲、像與計算機程序融合在一起形成的信息存儲和傳播媒體。它是近期發展起來的新技術，我們過去熟悉的聲、圖、像等媒體幾乎是以模擬信號進行存儲和傳輸?shù)?，而多媒體卻是以數字信號的形式進行存儲和傳播的。

　　目前多媒體的開發和應用趨勢，大致可分為三類：一是具有編輯和播放和雙重功能的開發系統，這種系統適合于專業人員制作多媒體軟件產品；二是主要以具備交互播放功能為主的教育／培訓系統；三是主要用于家庭娛樂和學習的家用多媒體系統?？梢?，多媒體的潛力和應用前景是非常廣闊的。

　　在多媒體技術中，數字圖像處理技術起著關鍵性的作用。

　　5．醫用圖像處理技術

　　以“圖像重選”技術為中心的醫用圖像處理技術日趨發展。目前，以醫用超聲成像、x光造影像、X光斷影成像、CT掃描、核磁共振斷層成像技術等為基礎的醫用圖像處理技術，將為醫學界實現“將人體變?yōu)橥该黧w”的設想成為現實，其中，數字圖像壓縮處理技術是關鍵部分。

　　圖像采集處理系統主要包括圖像采集和圖像處理兩大部分。一般圖像處理都是采用通用的或?qū)Ｓ玫腄SP芯片，TI和ADI公司是提供通用的DSP芯片的兩個主要公司，每一個公司都推出了浮點和定點通用DSP芯片，不僅如此，還針對不同應用場合，推出了眾多系列的DSP芯片。比如TI公司推出了適合音頻和視頻處理的C5000和C6000系列的DSP芯片，另外，還根據各種終端設備的特點，推出了TMS320DSC21、TMS320DSC25、 TMS320DM310和TMS320DM64等DSP芯片。TI解決方案可以幫助許多消費類商品，例如攝錄／像機、電子書、MPEG-4播放機／錄制機、相片打印機、便攜式網上視頻家電、影片光盤柜、聯網機和無線相機。

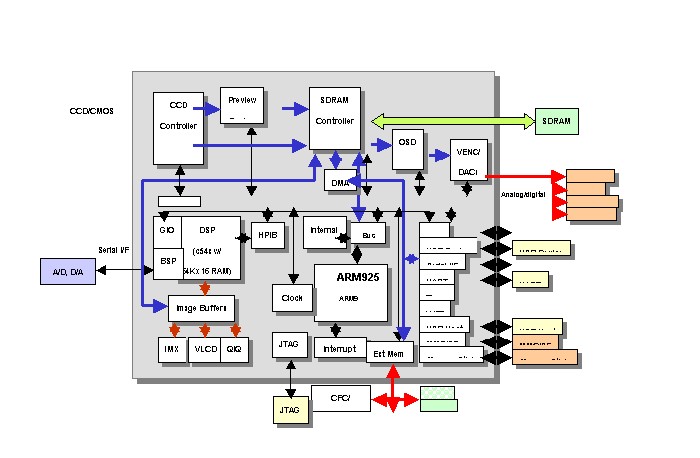

　　以TI的DSP芯片為基礎的數碼相機系統方框圖如圖所示。
