開關電源電路

交流適配器電路

交流適配器電路
提問者：qwert147 地點：- 瀏覽次數：2739 提問時間：03-16 06:30
我有更好的答案
提 交
1條回答
yweyerwq 03-21 18:51



交流適配器電路

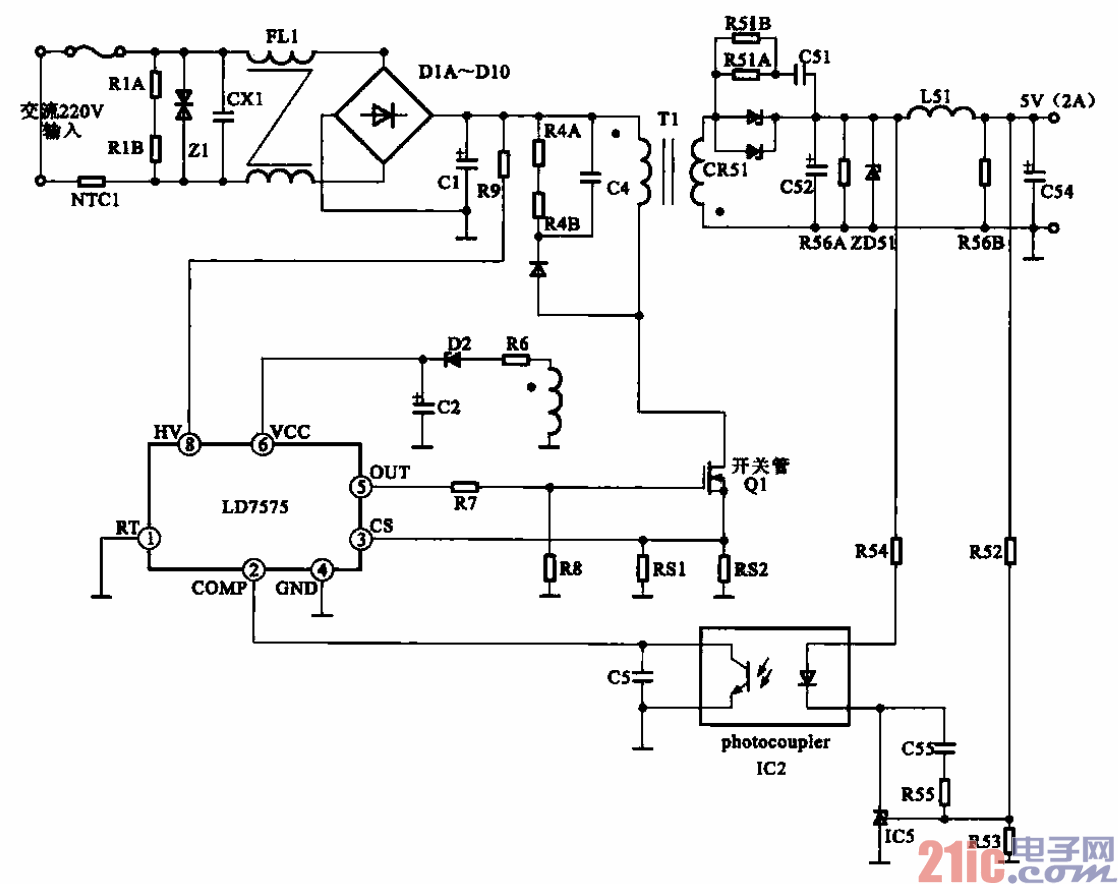

所示是便攜式數碼產品的交流適配器電路，將交流220V電壓變成直流低壓。該電路采用

開關電源的鉆構形式，用LD7575是開關振蕩集成電路，它起振后由⑤聚焦輸出PWM開關脈沖，去驅

動開關管Ql，Ql工作后為開關變壓器Tl初級繞組提供脈沖電流。Tl次級輸出井整流濾波后輸出+5 v

電壓，
