●把輸入的交流電壓升高數百倍，再經整流，為X線管提供產生X線所需的直流高壓(kV)

　　●把X線管燈絲初級電路輸入變壓和隔離，為X線 管燈絲提供加熱電壓

　　●對于配有兩只以上X線管的，還要完成kV和燈 絲加熱電壓的切換

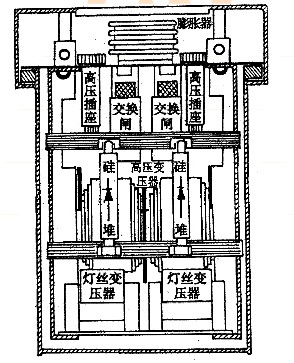

　　高壓變壓器

　　X線管燈絲變壓器

　　高壓整流器

　　高壓交換閘

　　高壓插頭

　　工作電壓 110 V/ 60 Hz or 220V/50Hz

　　消耗電流 0.23A or 0.12A

　　重????? 量 3.3kg

　　操作溫度 -10°C ~ 50°C

　　輸出電壓 4.6Kv × 2

　　輸出電流 Max 4.5mA

　　典型應用:

　　主要供 SV-2023離子棒、SV-2050離子風嘴、SV-2053離子風蛇、SV-2030離子風槍等靜電消除設備使用。

　　工作性能穩定安全

　　適應電壓范圍廣

　　安裝操作簡單方便

　　具有短路保護功能

　　良好的接地保護

　　1　輸出高壓單方向性檢驗

　　用目測法檢查高壓輸出接線柱應有正、負極性標志；再用1.5級滿度值為1mA磁電式直流電流表檢驗輸出高壓應是單方向的：將直流電流表負表筆接到高壓發生器的高壓負輸出端，接通高壓發生器電源，輸出高壓置5kV，將直流電流表正表筆接近高壓發生器的高壓正輸出端，即產生火花放電，直流電流表有正向電流指示；如將直流電流表正表筆接到高壓發生器的高壓負輸出端，負表筆接近高壓發生器的高壓正輸出端，產生火花放電后，直流電流表應有反向電流指示。

　　2? 輸出高壓范圍檢驗

　　2.1? 500V～5kV輸出高壓測試方法

　　采用電阻分壓法測試，直流輸出高壓發生器用直流電壓表直接測量分壓電阻上電壓，乘以分壓比即為輸出高壓；單方向性的脈沖輸出高壓發生器用示波器測量分壓電阻上單方向性脈沖的幅度，乘以分壓比即為輸出高壓。

　　2.2? 5kV～120kV輸出高壓測試方法

　　采用GB/T311.6-2005高電壓測量標準空氣間隙進行測量，測量球徑選用2cm和10cm兩種，先用2cm球徑測量球測5kV、10kV兩檔高壓輸出，再用10cm球徑測量球測20kV～120kV各檔高壓輸出。將高壓發生器的高壓輸出接到測量球，測量不同輸出高壓值時測量球放電球隙距離按表2放置；如被測高壓發生器帶有火花放電間隙，將放電電間隙調到最大距離，保持電源電壓調為220V±4.4V，接通高壓發生器電源后，漸漸升高輸出高壓到測試值，應出現火花放電。

　　3　脈沖高壓發生器高壓輸出平均電流和直流高壓發生器高壓輸出電流測試

　　高壓輸出電流用1.5級滿度值為1mA磁電式直流電流表進行測試。高壓發生器的高壓正輸出端接到圖1放電間隙，經放電間隙再連接直流電流表正表筆，負表筆接到高壓發生器的高壓負輸出端，如被測高

　　壓發生器帶有火花放電間隙，將放電電間隙調到最大距離，接通被測高壓發生器電源開關，將高壓發生器高壓輸出調到120kV，放電間隙即產生高壓放電，讀出直流電流表指示的電流值，應符合本標準要求。

　　4? 外觀與結構檢驗方法

　　儀器處于非工作狀態，用目測法檢查儀器外表電鍍層是否完好，字符是否正確清楚，緊固件是否緊固，并配合操作檢查旋鈕檔級是否對位，均應符合本標準4.4條要求。
