電子百科LCD

TFT－LCD模塊

TFT－LCD模塊

TFT-LCD 模塊輸入數據接口類型

  • 　　TFT-LCD 模塊輸入數據接口有三種類型

    　?。?）、TTL/CMOS 接口

    　　（2）、LDI接口

    　　（3）、DVI接口

TFT-LCD 模塊功能

  • 　　TFT-LCD模塊實現的主要功能有：JPEG 格式圖像的解碼;支持24bit彩色RGB圖像數據及JPEG兩種格式圖像的顯示;字符的顯示;數據存儲容量為64Mbyte，可以實現對圖像庫及字符庫的更新;可以設置不同的串口波特率。模塊功能框圖如圖所示。

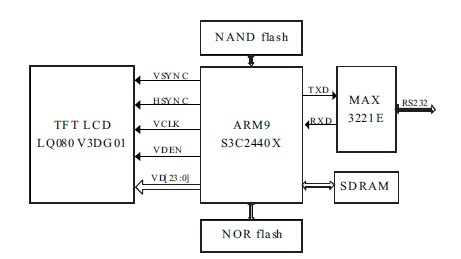

    模塊功能框圖

    　　圖 模塊功能框圖

TFT-LCD 模塊結構設計

  • 　　模塊硬件包括4個部分：ARM9S3C2440X處理器、數據存儲模塊、液晶顯示模塊及RS232串口通信模塊。模塊中使用了兩種非易失性閃存NAND Flash和NOR Flash?？紤]到NOR Flash具有芯片內執行及可靠性高的特點，使用它來存儲ARM9處理器運行的程序代碼;存儲容量大且高單元密度的NAND Flash用來存儲海量數據，作為圖像庫及字符庫的存儲單元。SDRAM 作為外擴存儲器使用。TFT-LCD LQ080V3DG01作為模塊的顯示屏使用。與其他外部模塊通信采用RS232串口方式。
