1、用于RRU射頻信號與BTS3812E基帶信號的轉換。

　　2、上行128CE和下行128CE的基帶處理功能。

　　3、NBOI上的3個光接口支持0.55km（多模）、10km、40km拉遠，并支持CPRI協議中的2.5Gbps/1.25Gbps速率。

　　4、1.25Gbps光纖支持最多4個RRU小區的兩天線接收分集。

　　5、2.5Gbps光纖支持最多8個RRU小區的兩天線接收分集。

　　6、NBOI僅用于配置RRU時使用，配置在基帶框的0號、1號。

　　7、當配置在0號、1號槽位時，NBOI的上行資源可以和HULP組成上行資源池，下行資源和HDLP組成下行資源池。

　　只有當BTS3812E需要連接RRU時，BTS3812E才需要配置NBOI，RRU共享BTS3812E的基帶處理資源。

　　BTS3812E連接RRU時，BTS3812E基帶框的0、1兩個槽位中一個配置NBBI另一個配置NBOI。NBOI在系統中的運行環境如圖所示。

　　下行數據流：NDTI/NAOI接收來自RNC的數據，然后發送至NBOI、NBBI和HDLP，下行數據在NBOI、NBBI和HDLP中經過下行信道的編碼、數字調制和擴頻，功率加權、和小區所有信道合路，然后NBOI把一部分下行數據發送給RRU，NBBI把一部分下行數據發送至MTRU。

　　上行數據流：NBOI接收RRU送來的上行射頻數字信號，并把一部分上行射頻數據信號轉發給HULP，這些上行數據在NBOI和HULP中經過上行基帶信號的處理，然后發送到NDTI/NAOI，由NDTI/NAOI發送到RNC。

　　NBOI接收NMPT提供的時鐘信號和控制信號。

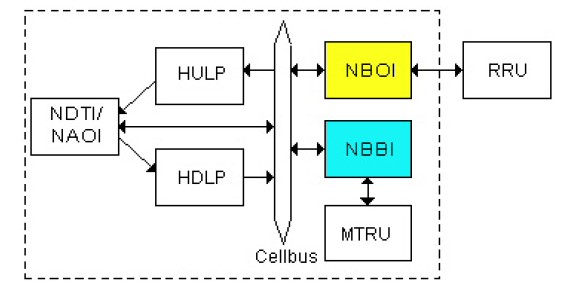

　　圖 NBOI在系統中的運行環境示意圖
