典型液晶顯示器中的逆變器電路（OZ965）

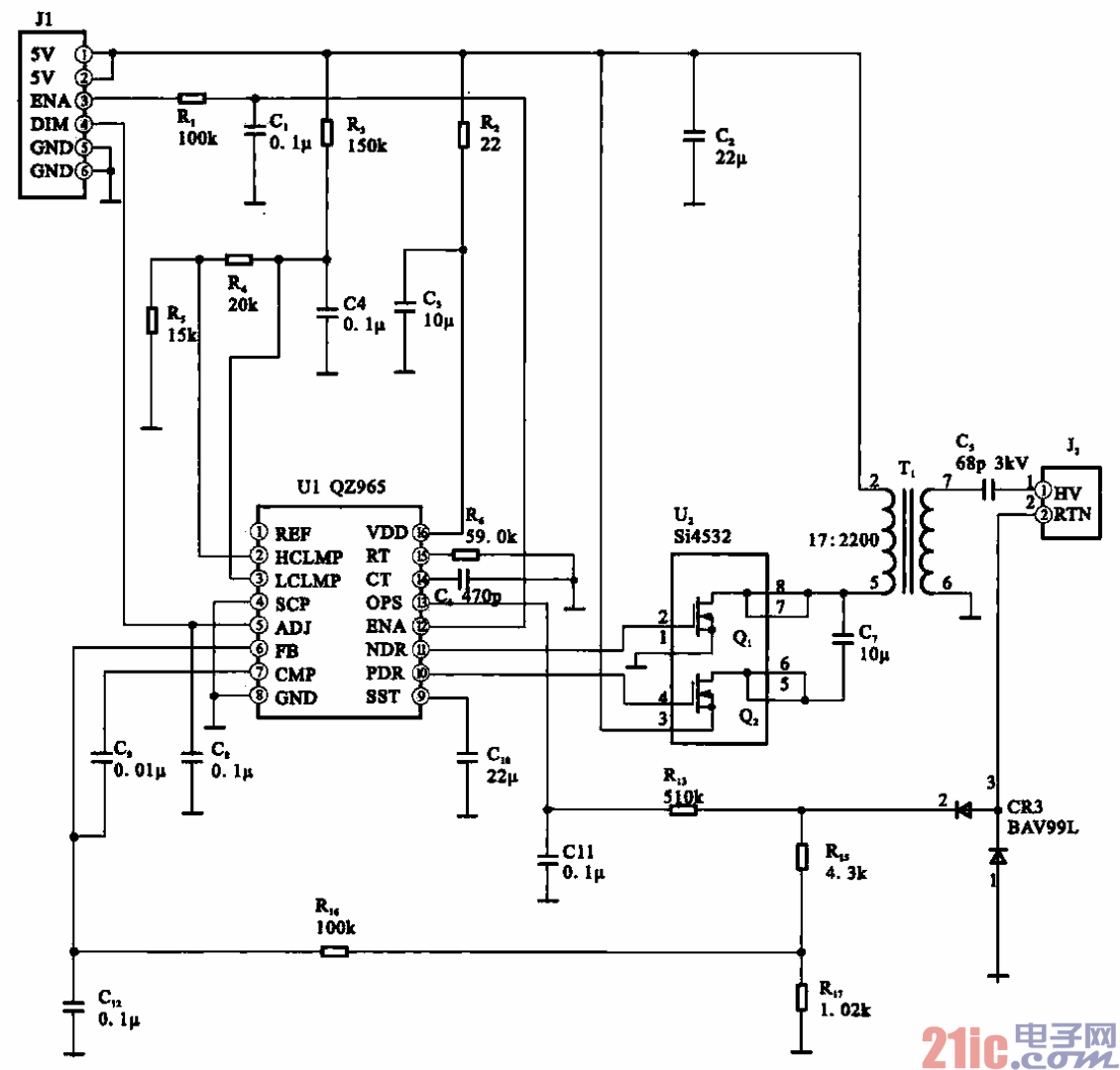

所示為典型液晶顯示器中的逆變器電路，該電路主要是由控制芯片02965、驅動場效應

晶體管U2、升壓變壓器、背光燈插座及相關電路部分構成的。

??? 5v直流電壓經插件Jl后為控制芯片UI (02965)的@腳提供直流電壓；同時，經濾波電窖C2

后為驅動場效應晶體管Ul及升壓變壓器供電；啟動控制信號(ENA)經插件Jl送入控制芯片的@腳，

逆變器電路啟動后，由Ul的@腳、@腳輸出兩相位相反的PWM脈沖信號，經驅動場效應晶體管Ul放

大后送入升壓變壓器中，由升壓變壓器將該脈沖電壓提升至約800V，經背光燈插座為背光燈管供電。
