光有源器件是光纖通信重要的核心器件之一，受到人們普遍的重視和關注。目前光纖通信領域應用的光有源器件主要有光源[量子阱激光器(QWLD)],垂直腔面發射激光器(VCSEI.),量子點激光器[(QDI,D)、多波長激光器等]，光探測器[光電子二極管(PD)、雪崩光電二極管(APD)等]，光調制器[妮酸銼(LiNb03)調制器、半導體調制器、聚合物調制器、微機械光調制器等]，光放大器[半導體光放大器(SOA)、摻餌光纖放大器(EDFA)、光纖拉曼放大器(RFA)、摻餌光波導放大器(EDWA)等]，波長變換器[光電光(OEO)波長變換器、全光波長變換器(AOWC)]，光電收發模塊，光再生器(2R,3R)等。

　　光有源器件的研究與開發本來是一個最為活躍的領域，在集成器件，垂直腔面發射激光器，窄帶響應可調諧集成光子探測器，基于硅基的異質材料的多量子阱器件與集成等方面有著重大的成就。

　　但由于前幾年已取得輝煌的成果，所以當今的活動空間已大大縮小。超晶格結構材料與量子阱器件，目前已完全成熟，而且可以大批量生產，已完全商品化，如多量子阱激光器(MQW-LD，MQW-DFBLD)。

　　目前光有源器件已在下列幾方面取得重大成就：

　　1.集成器件

　　這里主要指光電集成(OEIC)已開始商品化，如分布反饋激光器(DFB-LD)與電吸收調制器(EAMD)的集成，即DFB-EA，已開始商品化；其它發射器件的集成，如DFB-LD、MQW-LD分別與MESFET或HBT或HEMT的集成；接收器件的集成主要是PIN、金屬、半導體、金屬探測器分別與MESFET或HBT或HEMT的前置放大電路的集成。雖然這些集成都已獲得成功，但還沒有商品化。

　　2.垂直腔面發射激光器(VCSEL)

　　由于便于集成和高密度應用，垂直腔面發射激光器受到廣泛重視。這種結構的器件已在短波長(ALGaAs/GaAs)方面取得巨大的成功，并開始商品化；在長波長(InGaAsF/InP)方面的研制工作早已開始進行，目前也有少量商品?？梢詳嘌?，垂直腔面發射激光器將在接入網、局域網中發揮重大作用。

　　3.窄帶響應可調諧集成光子探測器

　　由于DWDM光網絡系統信道間隔越來越小，甚至到0.1nm。為此，探測器的響應譜半寬也應基本上達到這個要求。恰好窄帶探測器有陡銳的響應譜特性，能夠滿足這一要求。集F-P腔濾波器和光吸收有源層于一體的共振腔增強(RCE)型探測器能提供一個重要的全面解決方案。

　　4.基于硅基的異質材料的多量子阱器件與集成(SiGe/Si MQW)

　　這方面的研究是一大熱點。眾所周知，硅(Si)、鍺(Ge)是簡接帶源材料，發光效率很低，不適合作光電子器件，但是Si材料的半導體工藝非常成熟。于是人們?cè)O(shè)想，利用能帶剪裁工程使物質改性，以達到在硅基基礎上制作光電子器件及其集成(主要是實現光電集成，即OEIC)的目的，這方面已取得巨大成就。在理論上有眾多的創新，在技術上有重大的突破，器件水平日趨完善。

　　光信號經過光纖傳輸?shù)竭_(dá)接收端后，在接收端有一個接收光信號的元件。但是由于我們對光的認識還沒有達到對電的認識的程度，所以我們并不能通過對光信號的直接還原而獲得原來的信號。在他們之間還存在著一個將光信號轉變成電信號，然后再由電子線路進行放大的過程，最后再還原成原來的信號。這一接收轉換元件稱作光檢測器，或者光電檢測器，簡稱檢測器，又叫光電檢波器或者光電二極管。

　　常見的光檢測器包括：PN光電二極管、PIN光電二極管和雪崩光電二極管（APD）。

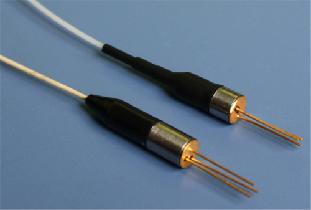

雪崩光電二極管

　　光纖通信系統要求光檢測器：

　　1.靈敏度高：靈敏度高表示檢測器把光功率轉變?yōu)殡娏鞯男矢?。在?shí)際的光接收機中，光纖傳來的信號及其微弱，有時只有1nw左右。為了得到較大的信號電流，人們希望靈敏度盡可能的高。

　　2.響應速度快：指射入光信號后，馬上就有電信號輸出；光信號一停，電信號也停止輸出，不要延遲。這樣才能重現入射信號。實際上電信號完全不延遲是不可能的，但是應該限制在一個范圍之內。隨著光纖通信系統的傳輸速率的不斷提高，超高速的傳輸對光電檢測器的響應速度的要求越來越高，對其制造技術提出了更高的要求。

　　3.噪聲?。簽榱颂岣吖饫w傳輸系統的性能，要求系統的各個組成部分的噪聲要求足夠小。但是對于光電檢測器要求特別嚴格，因?yàn)樗窃跇O其微弱的信號條件下工作，又處于光接收機的最前端，如果在光電變換過程中引入的噪聲過大，則會使信號噪聲比降低，影響重現原來的信號。

　　4.穩定可靠：要求檢測器的主要性能盡可能不受或者少受外界溫度變化和環境變化的影響，以提高系統的穩定性和可靠性。

　　光纖放大器是光有源器件的新秀，當前大量應用的是摻鉺光纖放大器（EDFA），很有應用前景的是拉曼光纖放大器。

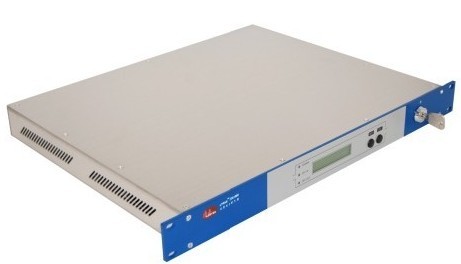

拉曼光纖放大器

　　光纖放大器有摻雜光纖放大器(摻稀土元素，如EDFA,PDFA,YDFA等)，非線性光纖放大器(喇曼光纖放大器(RFA)、布里淵光纖放大器(BFA)、光纖參量放大器(OPA)等)，塑料光纖放大器(POFA)，摻餌光波導放大器(EDWA)等之分。主要技術指標有帶寬特性、噪聲特性、增益特性等。EDFA是最早開發，目前應用最廣泛并且已完全商用化的光纖放大器，具有高增益、大功率、寬頻帶、低噪聲、增益特性與偏振無關、對數據速率與格式透明、插損小、多信道放大串?dāng)_低等特點。泵浦光波長主要是980nm(三能級系統)和1480nm(二能級系統)，泵浦方式有同向、反向、雙向等三種基本方式；EDFA的級聯可構成多級EDFA系統。普通的石英基EDFA工作波段在1535-1565nm(G波段)，一般增益可達30dB以上，增益帶寬為20^-40nm，輸出功率為+20dBm左右，噪聲系數(NF)小于5dB,EDFA可用于線路(中繼)、功率、前置,LAN等形式的放大。為了進一步提高EDFA的性能，可以在硅(Si)基摻餌玻璃光纖中加人其它摻雜元素。例如摻鋁(Al),衫(Sm),德(Yb)、氮(N)、磷(P)、銻(Bi)等，以改善放大器的增益帶寬和平坦化特性。近期用于L帶的氟基摻餌光纖放大器(F-EDFA),蹄基摻餌光纖放大器(Te-EDFA),秘基摻餌光纖放大器(Bi-EDFA)等以及在氟化物玻璃光纖、硅酸鹽玻璃光纖、磅酸鹽玻璃光纖中摻銘(Tm)等，用于S帶的摻鐵光纖放大器(TDFA)成為光纖放大器的研究熱點。摻欽光纖放大器(NDFA)和摻餌光纖放大器(PDFA)可以工作在1310nm波長，對提高和改進現有光纖通信系統的性能具有重要的現實意義。NDFA和PDFA都是以摻欽(Nd)和摻錯(Pr)氟玻璃光纖作為放大增益介質，但NDFA由于放大自發輻射(ASE)限制因素，不易做高增益的1310nm放大器，泵浦波長795nm;PDFA放大效率低、工作不穩定，已研制出最大增益為40dB、噪聲系數(NF)為5dB,輸出功率為+20dBm的PDFA,NDFA和PDFA的結構性能和可靠性等還有待進一步的改善和提高，以利于完全的商用化。喇曼光纖放大器(RFA)應用了光纖中的喇曼效應來實現光信號放大。

　　RFA最主要的優點是噪聲系數小、全波段可放大、對溫度不敏感、在線放大等。RFA有分立式和分布式之分，以適應不同的需求。分立式RFA主要采用拉曼增益高的特種光纖(如高摻鍺(Ge)光纖等)，長度約1一2km，泵浦功率幾瓦，泵浦波長1.06um激光產生的三級斯托克斯(Stakes)線可泵浦放大1.3t.m波長的光信號;1.55rlm波長的光纖通信系統可使用1.48t.m泵浦激光。分立式RFA可產生40dB以上的小信號增益，飽和輸出功率+25dBm左右，作為高增益、大功率放大，主要用在需要高增益、易于控制的通信系統中。分布式RFA直接用傳輸光纖作為放大增益介質，具有分布式放大、噪聲系數小、利用系統升級等特點，主要作為光纖系統分布式補償放大，可以用在遠程泵浦、寬帶、遠距離的1.3pm和1.55f4m光纖傳輸系統和網絡中。RFA的噪聲系數(NF)比EDFA明顯要小，分布式RFA的NF一般在0.5一1dB之間。RFA相對于EDFA在寬帶特性、增益特性、光信噪比(QSNR)和配置靈活性方面都具有明顯的優勢，更適合大容量、高速率和遠距離的傳輸系統和網絡。另外，已出現RFA和EDFA相結合，構成混合式光纖放大器(HFA)的趨勢，HFA吸收了RFA和EDFA的長處，進一步提升了光纖放大器的性能。

　　光纖激光器光纖通信中主要應用半導體激光器作為光源，近年來隨著光纖及其相關技術的深人發展，光纖激光器(FI,)的研發正成為光電子技術等領域內一個熱點。光纖激光器具有結構緊湊、轉換效率高、設計簡單、輸出光束質量好、散熱表面大、閡值低、高可靠性等優點?？梢愿鶕?jù)諧振腔結構、增益介質、輸出波長、激光模式、摻雜元素、工作機制、光纖結構等加以分類。如果以泵浦抽運方式來分，可以分為纖芯端面泵浦（coreendpumping)(單包層結構)、包層端面泵浦(claddingendpumping)(雙包層結構)和包層側面泵浦(claddingsidepumping)(光纖結構)光纖激光器三大類。

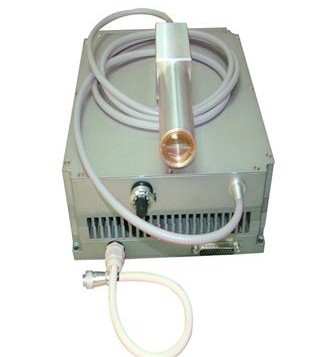

光纖激光器

　　單包層結構的光纖激光器是最早研究的一類光纖激光器，可以追溯到60年代。采用的增益材料有摻NdzO:的硅酸鹽系玻璃、摻欽石英光纖、摻稀土的石英光纖、氟化物玻璃光纖等，激光輸出功率在毫瓦到瓦量級，激光波長在0.48^-2.7pm范圍內。雙包層結構光纖激光器(DCFIL)是80年代末發展起來的一類光纖激光器，是目前的研發重點和熱點。由于泵浦方式的改變，這類光纖激光器的激光輸出功率明顯提高，已能達到數瓦到近百瓦量級的輸出光功率，使用的增益光纖有摻稀土元素(如Er'十、Yb3十、Nd3+等)的石英光纖、摻稀土元素的氟化物(ZBLAN)玻璃光纖、光子晶體光纖(PCF)等。為了提高輸出功率，設計出了對稱圓形、偏心圓形、D形、矩形、六邊形、梅

　　花形等內包層結構，其中以長方形內包層結構轉換效率最高。巳有餌-共摻雙包層光纖激光器輸出功率達103W、波長為1565nm的報道，以及鎖模摻餌光纖激光器脈沖寬度已達3fs的報道，這些都為全光纖高速通信的實現打下了基礎。目前該類光纖激光器從成熟的光纖通信領域向工業加工、醫學、印刷業、國防等激光應用領域擴展。

　　光纖結構光纖激光器是近年來提出的泵浦新方法，實際上它是包層端面泵浦方式的一種改進，它從包層側面射人抽運光，從而構成了“任意形狀”光纖激光器概念，使千瓦級的高功率光纖激光器得以實現?，F(xiàn)在已有輸出功率達2000W,激射波長為1.060um的摻德(Yb)石英光纖激光器產品。包層側面泵浦也有多種方式，如V型槽側面泵浦、全拼接側面泵浦、光纖束側面泵浦等。采用光學相位陣列(OPA)技術可以得到高能的光纖脈沖激光，這種光纖激光器在激光武器系統、光電對抗、激光有源干擾等國防、軍事領域有著十分重要的應用，美國、德國等已有相應的軍用高功率光纖激光器研制計劃和實施項目?，F(xiàn)在已研發的光纖激光器的諧振腔腔形結構主要有法布里一拍羅(F-P)腔、環行腔、v形腔,8字形腔、?？怂挂皇访芩?Fox-Smith)腔以及一些復合腔等。光纖激光器是一類新型的激光器，光纖激光器的研究與開發將把包括光纖通信在內的光纖及其相關技術推進到一個新高度，與半導體激光相比，至少在結構上，光纖激光器與光纖通信系統和網絡藕合匹配程度更好。

　　光纖激光器是全光纖化的光源，它將逐漸成為光纖通信領域重要的候選光源。此外，無諧振腔的超熒光光纖光源(SFS)、光子晶體光纖激光器(PCFL)等也是近期活躍的研究課題之一。摻餌光纖放大器(EDFA)的研發成功是80-90年代光纖通信領域內一項重大的技術突破，具有十分重要的意義。近年來，隨著光纖放大器技術的不斷完善和發展以及與WDM技術的融合，光纖通信的長（超長)距離、(超)大容量、(超)高速、密集波分復用(DWDM)等正成為國際上長途高速光纖通信、越洋光纖通信等領域的主要技術發展方向。
