仿真采用4元加芯圓陣，圓陣半徑d=?姿/2，?姿為接收信號波長，信號入射范圍：方向角0°～360°，俯仰角0°～90°；期望衛星信號入射角為(0°，30°)，其中方向角在前，俯仰角在后，以下入射角均照此排列。根據參考文獻[5]可知，地球表面接收的GPS信號功率約為-158 dBW, 接收機熱噪聲密度為10lg(kT0)=-204 dBW/Hz，其中k=1.38×10-23(watt-sec/K)為波耳茲曼常數，T0=290 K為常溫，仿真采用C/A碼，接收機處理帶寬約為5 MHz，可以算得接收機熱噪聲功率約為-137 dBW，因此無干擾情況下的信噪比為-21 dB。干擾全部按照干噪比30 dB設置，絕對功率即為-107 dBW。

　　仿真1. 不同秩選方式對算法抗干擾性能的影響。

　　通過試驗確定合適的秩選方法，并根據實驗結果確定門限以找出最優的多級維納濾波器迭代次數。干擾場景設置：兩個功率相同的寬帶干擾，兩個干擾的來向角為(80°，45°)、(130°，45°)。

　　首先用仿真試驗說明兩個問題：(1)多級維納濾波器做抗干擾濾波時存在一個最優迭代次數；(2)通過檢測接收信號功率的變化比檢測均方誤差更容易設定準確門限。仿真圖如圖2所示。

?

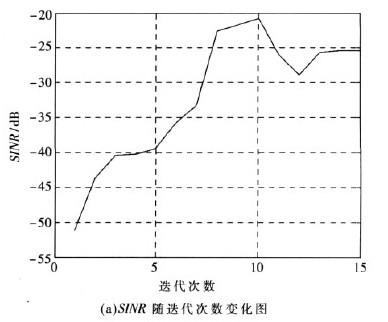

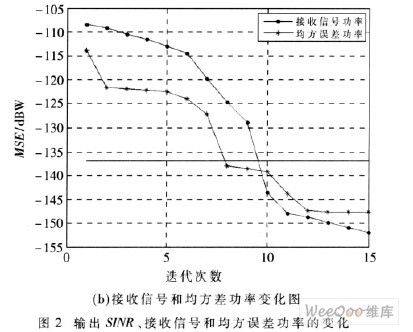

　　從圖2(a)可以明顯看出，SINR隨迭代次數的變化情況顯而易見，當?shù)螖?shù)為10的時候輸出SINR最高，隨后SINR會降低。如圖2(b)所示接收信號和MSE功率均用絕對數值表示，點劃線、星劃線分別表示接收信號MSE的功率，實線是一個功率門限，為-137 dBW，當被檢測的各步迭代后的接收信號和MSE功率小于這個門限時停止迭代，以接收信號功率變化為依據，所確定的迭代次數為10；以MSE變化為依據，則所確定的迭代次數為8，不是最優迭代次數。從圖中可以看出，用接收信號功率的變化來確定最優迭代次數時，門限的選擇范圍較大，可以從-144 dBW～-129 dBW；而用MSE變化來確定最優迭代次數，門限的選擇范圍很小。

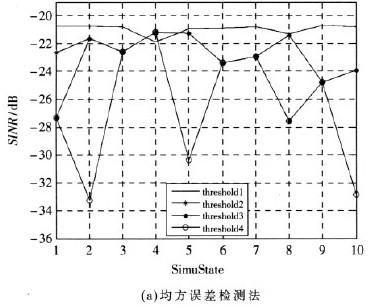

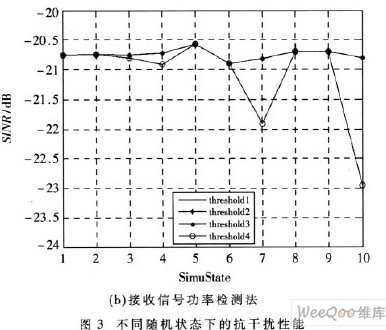

　　然后以輸出SINR衡量抗干擾性能。分為兩種情況做仿真：(1)在對迭代過程進行秩選時，檢測每步迭代后MSE的變化，當MSE小于所設定的門限時停止迭代；(2)檢測接收信號功率的變化，將其與所設定的門限相比較確定最優迭代次數。每種情況下設定10種隨機狀態，相同隨機狀態下每次仿真所產生的隨機數相同，從而保證了結果對任何一次仿真公平。每種隨機狀態下均做4次仿真，將門限分別設為，得到相應情況下的輸出SINR，如圖3所示。
