就是在負載兩端并聯一只電容組成。

??? 電容濾波器的工作原理：利用了電容兩端電壓不能突變的特性。當二極管導通時，一方面給負載馬，供

電，另一方面對電容器C進行充電。充電時間常數L -2RnC，其中Rn為二稅管的正向?qū)娮瑁渲捣?br/>
常小，充電電壓虬與上升的正弦電壓地-致，峋-‰≈地，當碥充電到地的最大值,ku，地開始下降，且下

降速度逐漸加快。當№<碥時，四個二板管均截止，電容C經負載電阻R1．放電，放電時間常數五=Ri.C．

故放電較慢，直到負半周。

??? 在負半周．當?shù)?酶時．另外兩個二極管導通，再次給電容C充電，當酶充電到砘的最大值以鴨，

撕開始下降，且下降速率逐漸加快，當?shù)?“。時，四個二極管再次截止，電容C經負載R，．放電。如此重

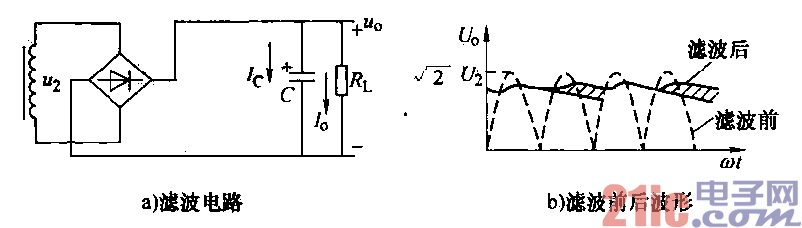

復上述過程。負載兩端的輸出電壓波形如圖12-14b所示。??? ，

??? 由上述討論可見t輸出電壓的大∥翱脈動程度與放電時間常數五-RLC有關。若乳開路，電容c無

放電通路，‰將一直保持最大充電電壓／jUz；若RL很小，放電時間常數很小，‰下降很快，使得輸出電

壓的脈動增大。

??? 橋式整流電容濾波后，其輸出電壓l - (1. 1—1.4)u2范圍內，濾波電容選用幾十微法以上的電解電

容，其耐壓值應高于一
