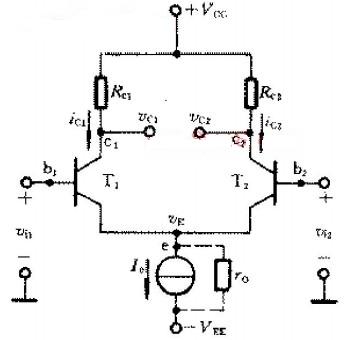

基本差分式放大器如圖所示。 圖中 T1,T2是特性 的晶體管，電路對稱,參數也對稱。如：V BE1 =V BE2 ,R c1 =R c2 =R c ,R b1 =R b2 = R b ,β1 =β2 =β。電路有兩個輸入端和兩個輸出端。

?

　　（1）當v i1 =v i2 =0時，即靜態時， 電路 對稱：I c1 = I c2 = I 0 /2, R c1 I c1? = R c2 I c2 ，V o =V c1 -V c2 =0 即輸入為0時,輸出也為0 。

　　（2）加入差模信號時，即v s1 =-v s2 =v sd /2，從電路看v B1 增大使得i B1 增大,使i c1 增大,使得v c1 減小v B2 減小使得i B2 減小,又使得i c2 減小，使得v c2 增大.由此可推出：v o =v c1? - v c2 =2v c1 ，每個變化量v不等于0, 有信號輸出。

　　若在輸入端加共模信號,即v s1 =v s2 ， 電路的對稱性和恒流源偏置,理想情況下v o =0，無輸出。

　　這 所謂"差動"的意思；即兩個輸入端之間有差別， 輸出端才有變動。

　　（1）靜態工作點的估算

　　I C1 =I C2 =I c =I O /2

　　V C1 =V C2 =V cc -I c R c

　　I B1 =I B2 =I c /β=I B =I/2β

　?。?）差摸電壓增益和輸入、輸出電阻

　　差放電路有兩個輸入端和兩個輸出端。同樣， 輸出也分雙端輸出和單端輸出方式。組合起來,有四種連接方式：雙端輸入雙端輸出、雙端輸入單端輸出,單端輸入雙端輸出,單端輸入單端輸出。

　?。╝）雙入雙出電路

　　差模輸入： v i1 =-v i2 =v id /2，則i C1 上升時,i C2 下降。

　　若電路完全對稱時，則△i C1 =△i C2 ， 因為I O 不變，因此v e =0。負載在電路完全對稱,雙入雙出的 下,A VD =A V1 ,可見該電路使用成倍的元器件換取抑制零漂的能力。

　　差模輸入電阻R i ：從兩個輸入端看進去的等效電阻R i =2r be

　　差模輸出電阻R 0 ：從兩個輸出端看進去的等效電阻R 0 =2R C? R 0 , R i 是單管的兩倍。

　?。?）共模電壓增益

　?、?雙端輸出的A VC 。

　　因為v i1 =v i2 ，此時變化量相等，即v C1 =v C2 ，因此

　　實際上，電路完全對稱是不容易的，但即使這樣，A VC 也很小，放大電路的抑制共模能力還是很強的.

　?、?單端輸出的A VC

　　對于共模信號, 因為兩邊電流同時增大或同時減小.因此在e極處得到的是兩倍的i e 。v e =2i e R e ,這相當于每個BJT的發射極分別接2R e 電阻，這里的R e就是恒流源交流等效電阻)因此有

　　1. 差模輸入與差模特性

　　差模輸入：差分放大電路的兩個輸入信號大小相等，極性相反。

　　差模電壓放大倍數：差模輸出電壓uod與差模輸入電壓uid的比值。

　　差模輸入電阻：從放大電路兩個輸入端看進去所呈現的等效電阻。

　　差模輸出電阻：差分放大電路兩管集電極之間對差模信號所呈現的電阻。

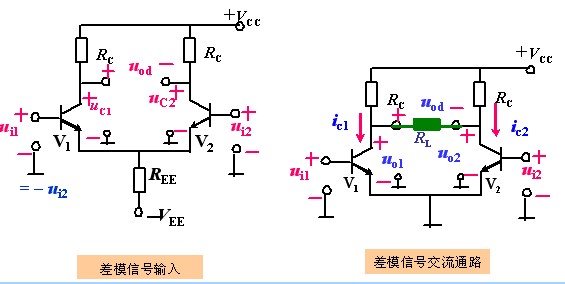

　　差模輸入????? ui1 = – ui2 ，大小相同，極性相反。

　　差模輸入電壓????? uid = ui1 – ui2 = 2ui1 使得??? ic1 = – ic2，uo1 = –uo2

　　差模輸出電壓????? uod = uC1 – uC2 = uo1 – ( – uo2)= 2uo1

　　差模電壓放大倍數

　　差模輸入電阻???? Rid = 2rbe

　　差模輸出電阻???? Rod = 2RC
