可以看出，一個穩壓電源通常都是由變壓器、整流濾波、調整元

件、比較放大、基準電源和取樣等6個部分構成，有些穩壓電源中還有過載或短路保護裝置。

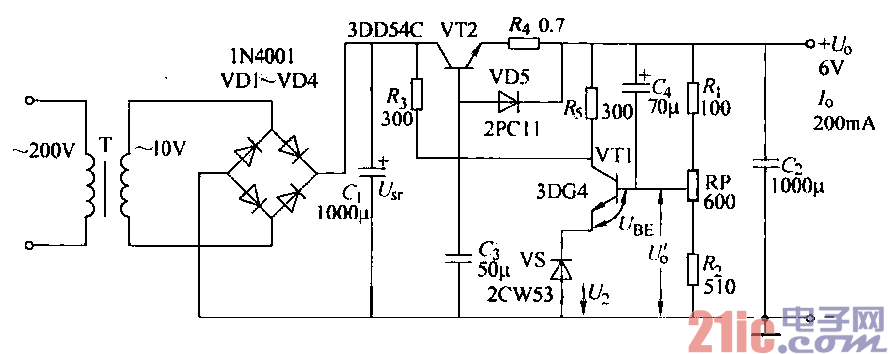

??? 電路由變壓器T將220V降壓為10V，VD1～VD4橋式整流把交流10V變?yōu)槊}動的直流電，經電容c1

濾波，再由穩壓、放大、取樣環節，使調整管VT2工作，輸出直流電Uo為6V。調整取樣電阻RP的大

小，就可以改變輸出電壓U。在6V以內變化，該電路輸出電流Io為200mA。

??? 它的穩壓工作過程是：當輸出電壓發生變化時，通過電阻分壓器來“取樣”，與基準電源比較后，放大

器將誤差信號放大，送到調整管的基極調整其管壓降，以達到穩定輸出電壓的目的。一般地講，放大環節

的放大倍數愈大，穩定度就愈高。

? 下面我們對照?qǐng)D12 - 21a所示穩匝電源方框圖逐一分析如下：

? (1)基準電壓基準電壓應是一個穩定性較高的直流電壓，否則，由于基準電壓值改變了，即使U，不

變t也會引起輸出電壓的變化，影響了輸出電壓的穩定性。

??? 目前．基準電壓往往采用硅穩壓管vs和鳳取得，如圖12-21b所示，穩壓管電路的關鍵是選擇限流

電阻，其阻值應保證當輸入電壓【‘最小時，流過穩壓管柏電流也不小于維持穩定電壓下的最小電流
